Ball Valve: Floating PTFE Seat and Seal Rings on a Stainless Ball (Clade 1956)
A ball with a hole through it, turned a quarter turn, opens or shuts a pipe. Clade's valve seals it with PTFE. A seating ring rests on the ball, and behind it sits a flat PTFE ring twisted into a cone. PTFE remembers its shape, so the ring keeps pressing on the ball, and line pressure only presses it harder. The metal never touches the ball, so body and ball can be stainless steel.

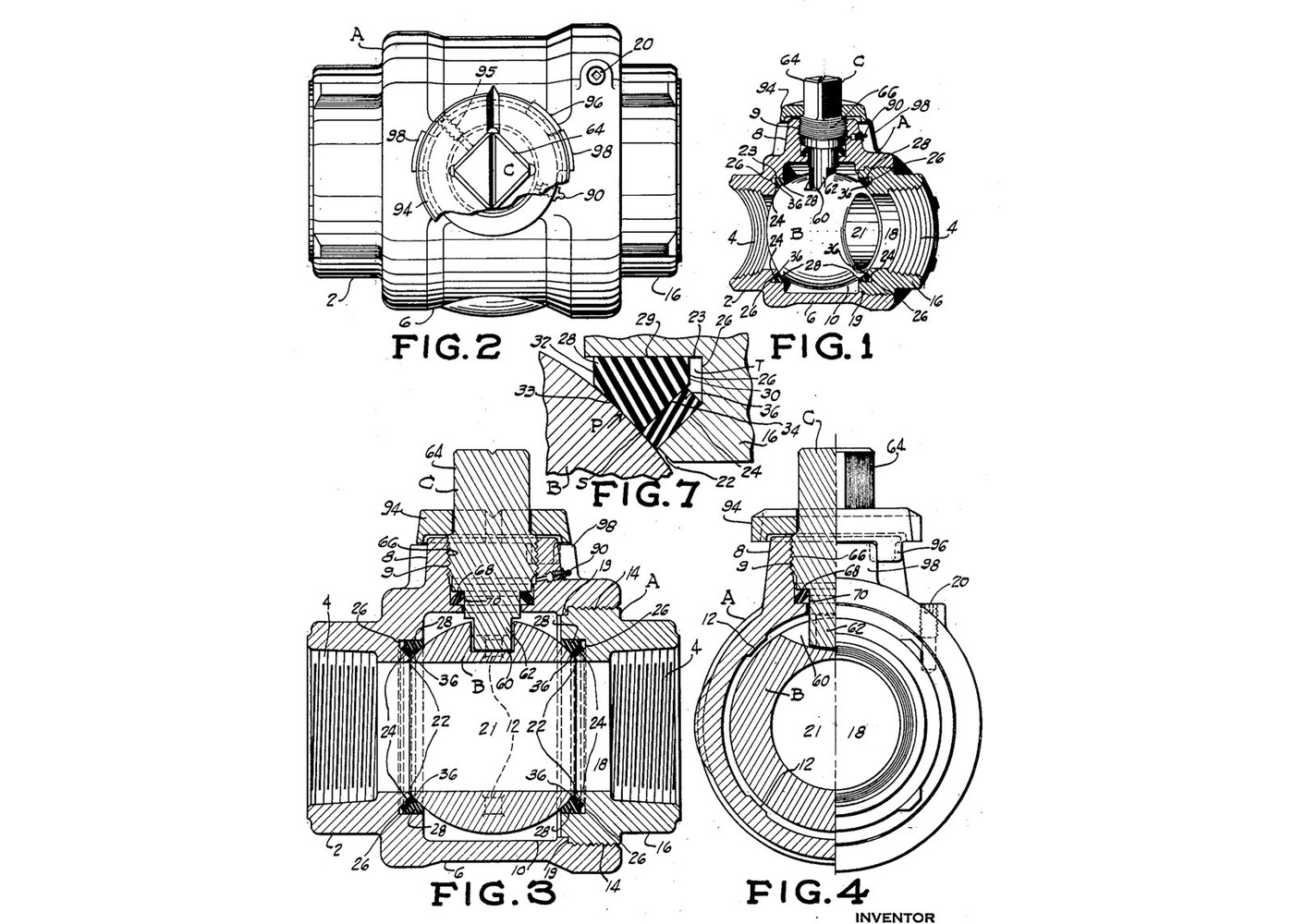

Source: R. Clade (W-K-M Manufacturing), US 2,762,601 (1956). Unknown: the dimensions. The patent gives the design and a 45° seat angle, but no sizes, so they are linked to an unknown head. Stainless rod as stock and the machining tools are ours. Picture: the patent's sheet 1.
বিশেষজ্ঞ
3 days
নির্দেশাবলি
1
1
Make the two-part body
Make the two-part body
Turn the cup: a base threaded inside for the pipe, an enlarged cavity with small bosses that lightly support the ball, a boss on top bored and threaded for the stem, and the mouth threaded inside for the closure, with a shoulder below the threads. Turn the closure: threaded outside to screw into the cup, threaded inside for the other pipe. Bore a through passage in both. Unknown: all the dimensions.
এই ধাপের উপকরণ:
স্টেনলেস স্টিলের দণ্ড1 as requiredপ্রয়োজনীয় সরঞ্জাম:
ধাতুর খরাদ যন্ত্র
লেদ সরঞ্জাম সেট (HSS)
বোরিং বার
প্যাঁচ কাটার সেট
ভার্নিয়ার ক্যালিপার
অজানা মাপ2
2
Cut the 45° seats and their V grooves
Cut the 45° seats and their V grooves
On the closure and on the ledge inside the cup next to the base, machine a conical seat at about 45° to the passage axis, so it would touch the ball at 45°. Interrupt each seat with a groove of truncated V section: its outer wall parallel to the axis, its inner wall parallel to the 45° line, its bottom square to the axis.
প্রয়োজনীয় সরঞ্জাম:
ধাতুর খরাদ যন্ত্রলেদ সরঞ্জাম সেট (HSS)ভার্নিয়ার ক্যালিপারঅজানা মাপ3
3
Make the ball and the stem
Make the ball and the stem
Turn the ball as a true sphere and bore a passage through it. Round off the edges where the passage meets the surface, so they do not cut the rings. Mill a slot across the top for the stem. Turn the stem with a square operating end, a thread below it for the boss, a shoulder, and a lower end that fits the ball's slot.
এই ধাপের উপকরণ:
স্টেনলেস স্টিলের দণ্ড1 as requiredপ্রয়োজনীয় সরঞ্জাম:
ধাতুর খরাদ যন্ত্রলেদ সরঞ্জাম সেট (HSS)
মিলিং মেশিন
উকো-সেটঅজানা মাপ4
4
Make the PTFE rings
Make the PTFE rings
For each seat, cut a seating ring with a face parallel to the 45° seat and a sliding fit in the groove. Then cut a sealing ring, flat and rectangular in section (or cut from PTFE tube). For the stem, cut a ring of parallelogram section. Ours: all cut from PTFE ring stock.
এই ধাপের উপকরণ:

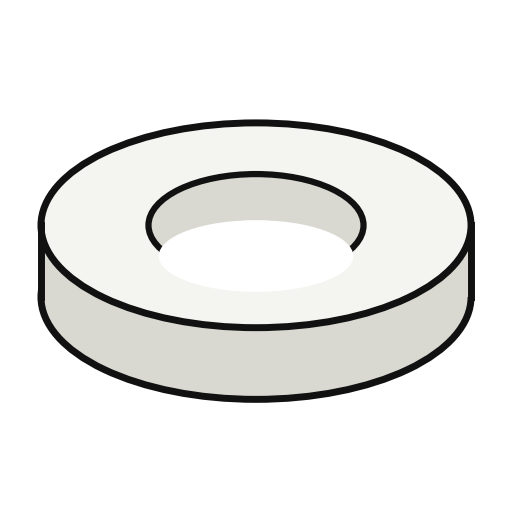

PTFE রিং5 টুকরাপ্রয়োজনীয় সরঞ্জাম:
ধাতুর খরাদ যন্ত্রলেদ সরঞ্জাম সেট (HSS)অজানা মাপ5
5
Fit the rings and assemble the valve
Fit the rings and assemble the valve
Put each sealing ring into its V groove first, twisting the flat ring into a cone, then slide in the seating ring. The ball closes the gap left behind the seal ring, and PTFE's memory keeps the seal's corner pressed on the ball. Set the ball in the cup and screw the closure in hard against the shoulder. Drill and tap the cup for a locking stud that enters a hole drilled in the closure. Fit the stem with its PTFE ring between the stem and boss shoulders, and screw it down: the ring is squeezed into a seal. Drop the stop cap over the stem and lock it with a stud. Its projection meets the body stops, so the ball turns only 90°.
প্রয়োজনীয় সরঞ্জাম:
স্তম্ভযুক্ত তুরপুন যন্ত্রপ্যাঁচ কাটার সেট
পাইপ রেঞ্চ
বেঞ্চ ভাইস
সুরক্ষা চশমাপ্রয়োজনীয় সরঞ্জাম
