Ferrite Toroid Core: Copper-Zinc Ferrite Sintered at 1100 °C, Presintered Twice at 900 °C (Snoek 1948, Ex. I)
A soft ferrite ring core for coils and transformers: copper, zinc and iron oxides with a little brownstone, presintered twice at 900 °C, pressed into a ring and sintered at 1100 °C in oxygen. Snoek's ring had an initial permeability of 154.

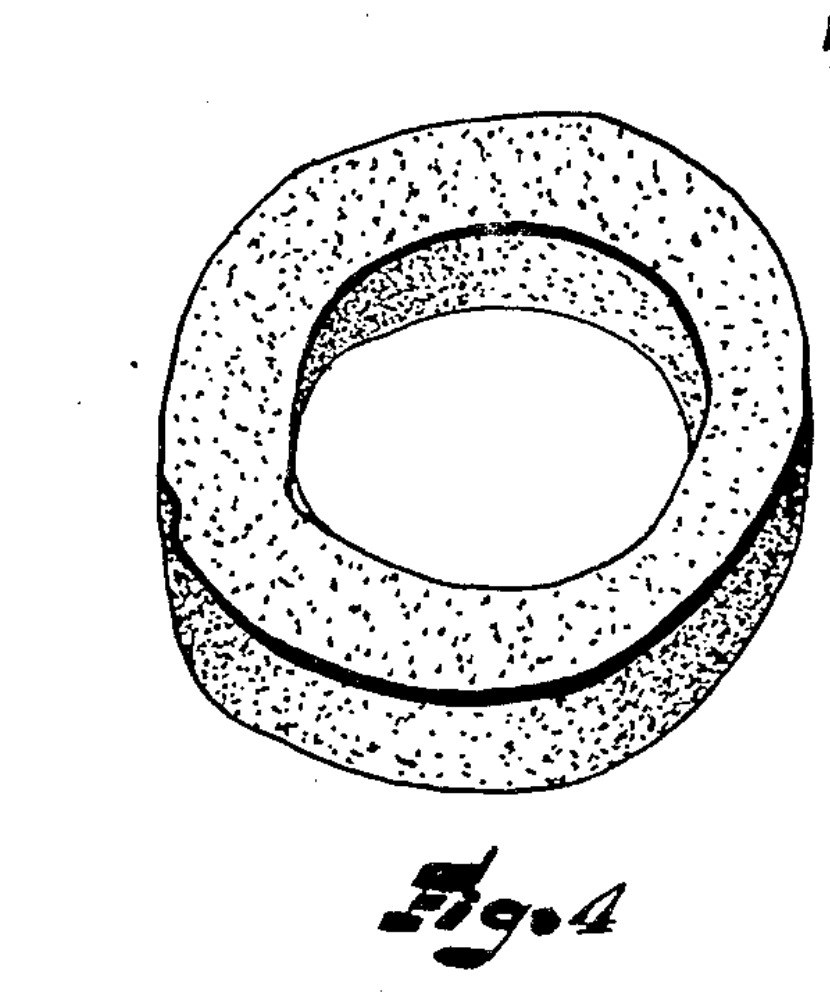

Source: J. L. Snoek, US 2,452,530 (Philips, 1948), Example I and its table. Unknown: the 'violet' iron oxide, linked to an unknown head. Picture: the patent's Fig. 4, the ring core.
উন্নত
2 days
নির্দেশাবলি
1
1
Weigh 20 : 30 : 50 mol % and 1 % brownstone
Weigh 20 : 30 : 50 mol % and 1 % brownstone
Mix 20 mol % pure copper oxide, 30 mol % pure zinc oxide and 50 mol % pure violet iron oxide, and add 1 % by weight of brownstone (manganese dioxide). Ours, by weight: 13.24 g copper oxide, 20.32 g zinc oxide and 66.44 g iron oxide per 100 g, plus 1 g brownstone. Unknown: what makes the iron oxide 'violet'; Snoek does not say.
এই ধাপের উপকরণ:
কপার অক্সাইড13.24 গ্রা
জিংক অক্সাইড পাউডার20.32 গ্রা
বেগুনি আয়রন অক্সাইড66.44 গ্রা
ম্যাঙ্গানিজ ডাই অক্সাইড (পাইরোলুসাইট)1 গ্রাপ্রয়োজনীয় সরঞ্জাম:
সমবাহু দাঁড়িপাল্লা
ধুলো-মুখোশ2
2
Grind half an hour in an iron ball mill
Grind half an hour in an iron ball mill
Grind the mixture for half an hour in a mill with iron balls.
প্রয়োজনীয় সরঞ্জাম:
লোহার বল মিলধুলো-মুখোশ3
3
Presinter at 900 °C for 2 hours in oxygen
Presinter at 900 °C for 2 hours in oxygen
Heat the ground powder to 900 °C for 2 hours in oxygen and let it cool.
প্রয়োজনীয় সরঞ্জাম:
টিউব ফার্নেস
অক্সিজেন
চাপযুক্ত গ্যাসের সিলিন্ডার
পাইরোমিটার
ঢাকনাসহ মুচি (চিনামাটির)
তাপরোধী দস্তানা4
4
Grind and presinter at 900 °C again (2 of 2)
Grind and presinter at 900 °C again (2 of 2)
Grind the powder, then heat it once more to 900 °C in oxygen. Snoek gives no times for the repeats.
প্রয়োজনীয় সরঞ্জাম:
লোহার বল মিলটিউব ফার্নেসঅক্সিজেনচাপযুক্ত গ্যাসের সিলিন্ডারঢাকনাসহ মুচি (চিনামাটির)তাপরোধী দস্তানাধুলো-মুখোশ5
5
Grind 2 hours with iron balls
Grind 2 hours with iron balls
Grind it for 2 hours in a disintegrator with iron balls.
প্রয়োজনীয় সরঞ্জাম:
লোহার বল মিলধুলো-মুখোশ6
6
Press a ring at 4 tons per cm²
Press a ring at 4 tons per cm²
Press the powder at 4 tons per square centimetre into a ring 3 cm across with a 4 × 4 mm cross-section.
প্রয়োজনীয় সরঞ্জাম:
হাইড্রলিক প্রেস
রিং প্রেসিং ডাইধুলো-মুখোশ7
7
Sinter at 1100 °C in oxygen, cool 5–10 °C a minute
Sinter at 1100 °C in oxygen, cool 5–10 °C a minute
Sinter the ring at 1100 °C in a current of oxygen. Example I heats for 1 hour and cools in the oxygen at 5 to 10 °C per minute. Snoek's ring had an initial permeability of 154, measured at room temperature at 2 kHz.
প্রয়োজনীয় সরঞ্জাম:
টিউব ফার্নেসঅক্সিজেনচাপযুক্ত গ্যাসের সিলিন্ডারপাইরোমিটার
মুচি-চিমটাতাপরোধী দস্তানাউপকরণ
4- 13.24 গ্রাপ্লেসহোল্ডার
- 20.32 গ্রাপ্লেসহোল্ডার
- 66.44 গ্রাপ্লেসহোল্ডার
- প্লেসহোল্ডার
প্রয়োজনীয় সরঞ্জাম
12- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
- প্লেসহোল্ডার
