Construction d'un système de chauffage par le sol hypocauste — Chauffage central romain

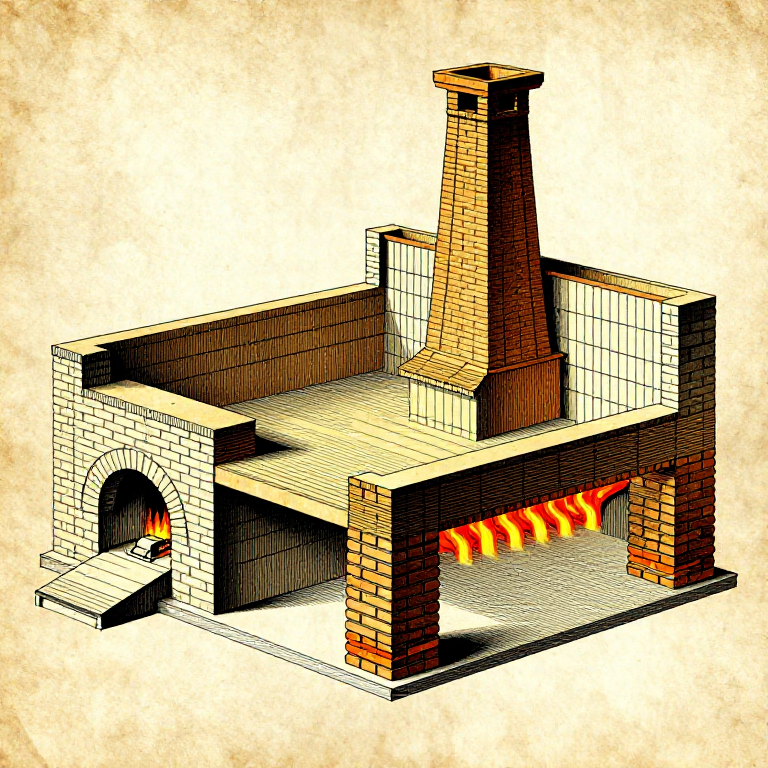

L'hypocauste romain était un système de chauffage par le sol utilisé dans les bains publics et les villas aisées, où un foyer (praefurnium) faisait circuler l'air chaud et les gaz de combustion dans une cavité située sous un plancher surélevé reposant sur de courts piliers de brique (pilae). L'air chauffé montait ensuite par des tubes creux en terre cuite (tubuli) encastrés dans les murs avant de s'échapper par les cheminées. Ce plan détaille la construction d'une petite chambre hypocauste.
Avancé
600-900 minutes

Consignes

1

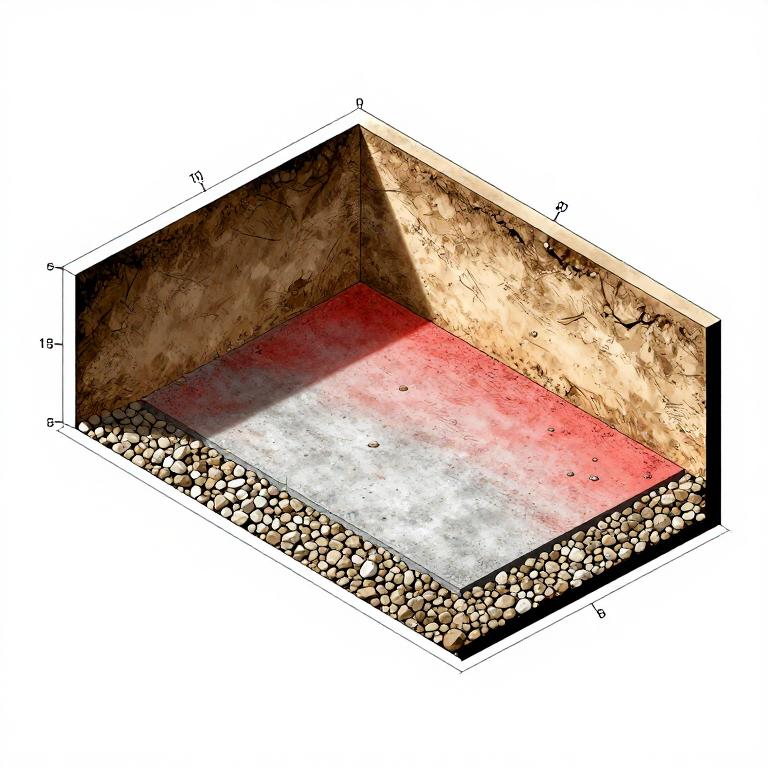

Excaver et préparer le sous-sol

Excaver la zone du sol à une profondeur d'environ 60 à 80 cm sous le niveau de sol fini prévu. Cette profondeur doit permettre d'accueillir la dalle de base en béton, les pilettes en brique (généralement de 40 à 60 cm de hauteur) et les carreaux de sol suspendus. Niveler et compacter soigneusement la terre. Poser une base de moellons damés (statumen) d'environ 15 cm d'épaisseur, puis appliquer une couche d'opus signinum (mortier de chaux mélangé à de la céramique concassée) d'environ 10 cm d'épaisseur sur les moellons pour former un sous-sol solide et étanche. Cette base doit présenter une très légère pente (environ 1 pour 100) vers l'ouverture du praefurnium afin que toute condensation s'écoule vers l'extérieur plutôt que de stagner sous le sol.

Étape 1 - Image 1
2

Construire les pilae (piliers de soutien)

Empilez de petites briques carrées (bessales, d'environ 20 cm de côté) en colonnes en utilisant du mortier de chaux entre chaque assise. Chaque pila doit s'élever de 40 à 60 cm au-dessus du sol de base, selon la hauteur souhaitée de la lame d'air. Espacez les pilae selon une grille régulière, à des intervalles d'environ 40 à 60 cm entre axes — suffisamment rapprochés pour que les grandes tommettes de liaison ne se fissurent pas sous le poids du plancher supérieur. Utilisez un niveau et un cordeau pour vous assurer que toutes les pilae ont exactement la même hauteur, car le plancher suspendu doit être parfaitement plat. Les pilae typiques sont constituées de 8 à 12 bessales empilées avec de fins joints de mortier. Laissez le mortier prendre pendant au moins 48 heures avant de poser les carreaux du plancher suspendu par-dessus.

Matériaux pour cette étape :

Chaux éteinte (hydroxyde de calcium)Chaux éteinte (hydroxyde de calcium)as needed pièce
3

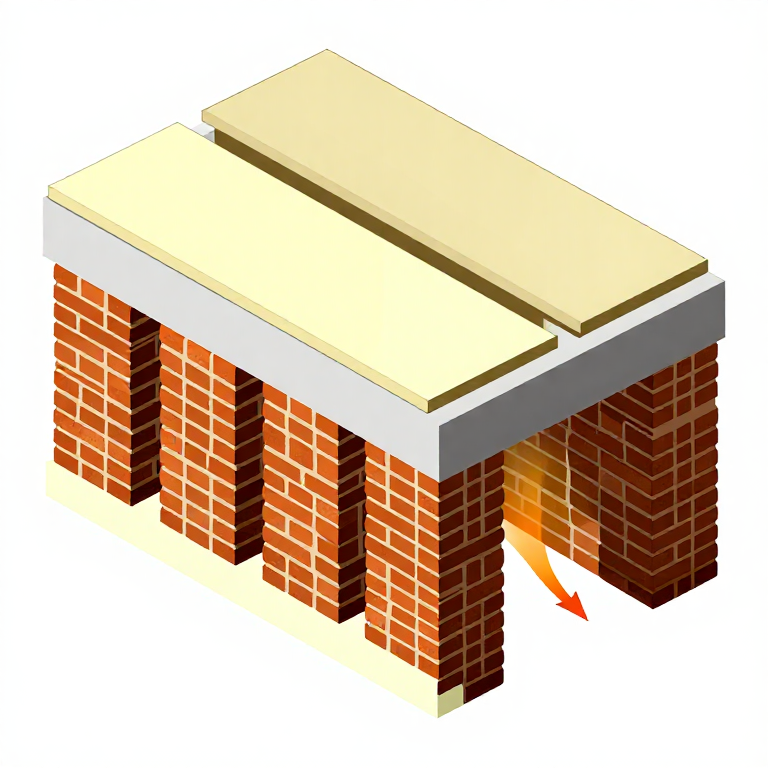

Poser le plancher suspendu

Disposez de grandes tuiles bipedalis (environ 60 cm de côté, 5 cm d'épaisseur) en travers du sommet des pilae pour former le plancher suspendu. Chaque tuile doit reposer sur au moins quatre pilae. Scellez les tuiles sur les sommets des pilae avec une fine couche de mortier de chaux afin de sceller les joints et d'empêcher l'air chaud de s'échapper vers le haut par les interstices. Par-dessus la couche de tuiles, appliquez une couche de 5 à 8 cm d'opus signinum ou de béton de chaux pour ajouter de la masse thermique et créer une surface de sol lisse et durable. La masse thermique de cette couche de béton est essentielle : elle absorbe la chaleur de l'air chaud situé en dessous et la restitue lentement et uniformément dans la pièce au-dessus, évitant ainsi les points chauds directement au-dessus des pilae.

Étape 3 - Image 1
4

Installer les conduits muraux (tubuli)

Fixer verticalement des tubuli, boîtes rectangulaires creuses en terre cuite, contre les murs intérieurs, leurs extrémités inférieures ouvertes communiquant avec la cavité sous le plancher et leurs extrémités supérieures débouchant à travers le mur vers un conduit de cheminée extérieur. Chaque tubulus mesure environ 30 cm de haut, 15 cm de large et 10 cm de profondeur, avec les extrémités supérieure et inférieure ouvertes. Empilez-les verticalement et jointoyez-les à la surface du mur et entre eux, afin de former des canaux verticaux continus. Espacez les colonnes de tubuli de 30 à 50 cm autour du périmètre de la pièce. L'air chaud montant crée un tirage convectif naturel qui aspire l'air de combustion frais vers le praefurnium, à travers la cavité sous le plancher, puis vers le haut dans les tubuli, chauffant les murs ainsi que le sol.

5

Construire le praefurnium (foyer)

Construisez le foyer (praefurnium) à une extrémité de l'hypocauste, à l'extérieur de la pièce chauffée. Construisez une chambre de combustion en briques avec une ouverture voûtée d'environ 40 à 50 cm de large et 30 cm de haut, qui alimente directement la cavité sous le plancher. La voûte de la chambre de combustion doit être construite en briques réfractaires ou en brique d'argile bien cuite, afin de résister aux températures élevées continues. La zone d'alimentation doit être accessible depuis un couloir de service afin que des esclaves ou des serviteurs puissent alimenter le feu sans entrer dans les pièces chauffées. Dans les bains romains, la pièce la plus chaude (caldarium) était placée le plus près du praefurnium, la pièce tiède (tepidarium) plus loin, et la pièce froide (frigidarium) la plus éloignée ; le gradient de température était entièrement contrôlé par la distance à la source de feu et par le nombre d'ouvertures de conduits de fumée reliant les pièces.

Matériaux pour cette étape :

Chaux éteinte (hydroxyde de calcium)Chaux éteinte (hydroxyde de calcium)as needed pièce
