Tabung Kamera Vidicon

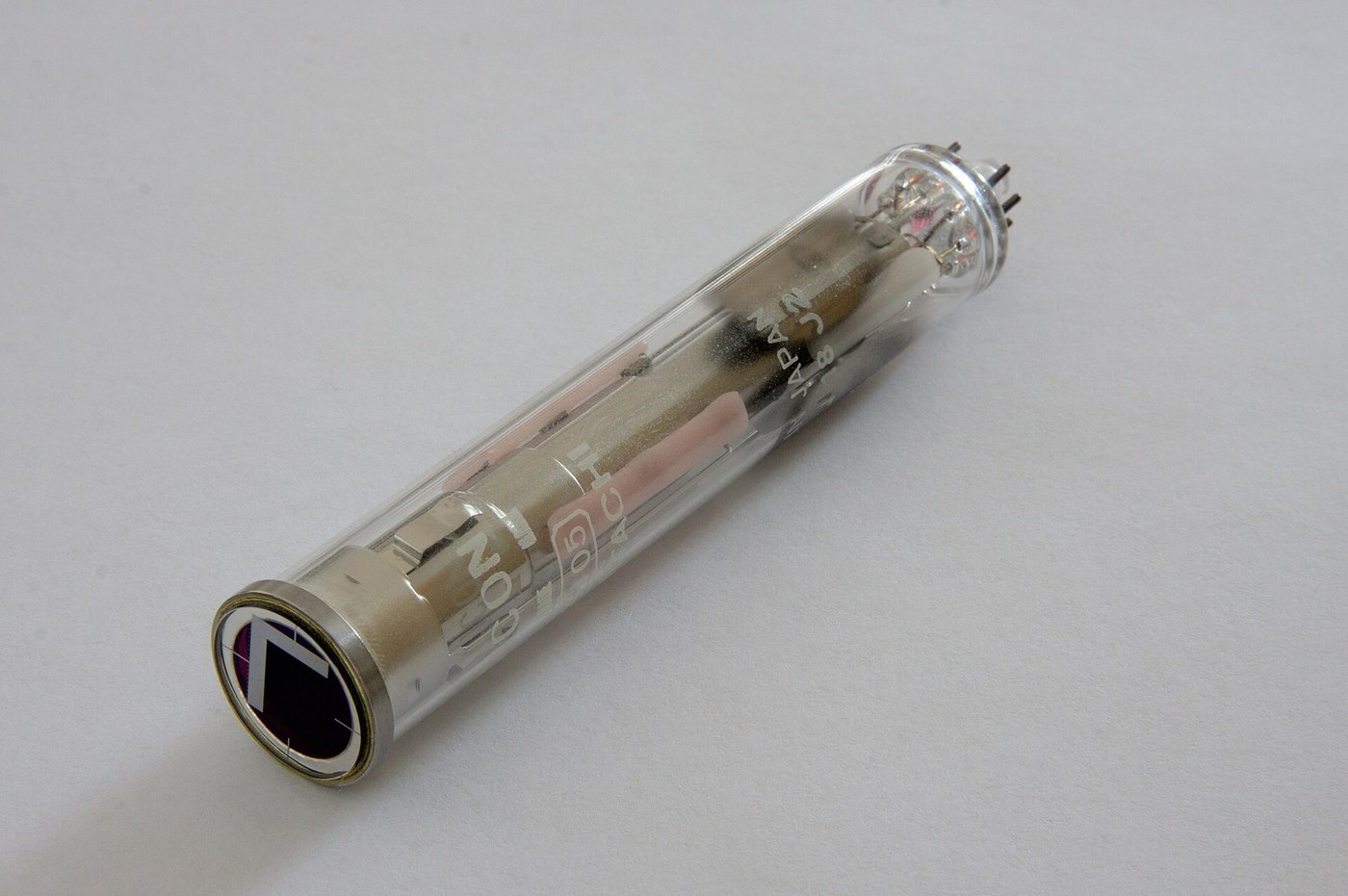

Tabung sinar katoda mengubah sinyal menjadi gambar. Jalankan ide yang sama secara terbalik dan Anda mendapatkan bagian yang lebih sulit dari televisi: mengubah gambar menjadi sinyal, langsung, tiga puluh kali per detik, tanpa film dan tanpa penundaan. Paul Weimer, Stanley Forgue, dan Robert Goodrich dari RCA menerbitkan vidicon pada tahun 1950, dan itulah desain yang membuat kamera televisi menjadi hal yang biasa. Yang datang sebelumnya sangat besar. Iconoscope Zworykin tahun 1931 membutuhkan tingkat cahaya yang membuat studio tidak tertahankan untuk bekerja. Image orthicon tahun 1945 sangat bagus dan berukuran seperti koran yang digulung, harganya sama dengan mobil, dan membutuhkan operator terampil yang mengendalikan kontrolnya. Vidicon adalah tabung dengan lebar 25 mm dan panjang 130 mm dengan satu ide sederhana di dalamnya: selembar fotokonduktor — persis bahan dari cetak biru pertama dalam kumpulan ini — dengan lapisan konduktif transparan di bagian depan dan tidak ada apa pun di bagian belakang. Cahaya jatuh ke bagian depan dan membuat fotokonduktor menjadi konduktif secara lokal, sehingga muatan bocor dari permukaan belakang sebanding dengan cahaya. Kemudian berkas elektron memindai permukaan belakang dan mengembalikan muatan. Arus yang diambil untuk melakukan itu, saat demi saat, ADALAH sinyal video. Ini sangat hemat. Target mengintegrasikan cahaya selama satu bingkai penuh di antara kunjungan berkas, sehingga ia mengumpulkan semuanya alih-alih mengambil sampel; pemindaian membaca dan mereset dalam operasi yang sama; dan keseluruhannya berjalan dengan beberapa ratus volt alih-alih kerumitan image orthicon. Dan ia mewarisi, secara langsung dan tak terhindarkan, dua cacat yang diukur dalam cetak biru photocell. Fotokonduktor lambat, sehingga objek yang bergerak menjadi buram — kesalahan yang disebut LAG oleh semua orang yang menggunakannya. Dan gambar statis yang terang tetap berada di target lama setelah hilang, yaitu burn-in, dan itulah sebabnya setiap operator kamera televisi awal diajarkan untuk tidak pernah mengarahkan kamera ke cahaya. Cetak biru pendamping di akhir kumpulan ini adalah CCD, yang memecahkan keduanya dengan meninggalkan penguatan fotokonduktif sepenuhnya. Yang ini adalah perangkat yang harus dikalahkannya.
Lanjutan
5 jam

Instruksi

1

Target: kapasitor yang dilepaskan oleh cahaya

Bayangkan seluruh tabung dibongkar menjadi empat bagian, dari depan ke belakang. THE FACEPLATE adalah kaca dengan lapisan konduktif transparan pada permukaan dalamnya — timah oksida, bahan yang sama dengan yang ada di bagian dalam pemanas kaca jendela toko dan pada kaca LCD yang muncul kemudian dalam kumpulan ini. Lapisan ini disebut pelat sinyal dan merupakan terminal keluaran tabung. Lapisan ini transparan agar cahaya dapat melewatinya dan konduktif agar muatan dapat dikumpulkan darinya. THE TARGET adalah lapisan fotokonduktor yang diuapkan pada pelat sinyal, setebal beberapa mikrometer. Pada vidikon asli, bahan ini adalah antimon trisulfida. Bahan ini merupakan semikonduktor dengan celah pita sekitar 1,7 eV, yang membuat responsnya mencakup spektrum tampak, dan dalam kondisi gelap ia menjadi isolator yang sangat baik. THE SCANNED FACE adalah bagian belakang target, dan tidak ada apa pun di sana. Ini adalah fotokonduktor polos yang menghadap ke ruang hampa. THE GUN berada di ujung jauh, dengan yoke defleksi dan kumparan fokus mengelilingi tabung, persis seperti pada cetak biru tabung sinar katoda yang menjadi acuan tabung ini. NOW THE MECHANISM, dan perlu dipahami pelan-pelan karena tidak seperti yang biasanya dibayangkan orang. Target adalah sebuah kapasitor. Pelat sinyal adalah satu pelat; permukaan belakang yang bebas adalah pelat lainnya; fotokonduktor adalah dielektrik di antaranya, setebal beberapa mikrometer, yang membuat kapasitansi per satuan luas menjadi besar. START WITH THE BEAM setelah baru saja memindai satu titik. Berkas elektron adalah sumber elektron pada tegangan dasarnya nol volt, sehingga ia mengisi petak permukaan belakang tersebut hingga potensial katoda lalu berhenti — ia tidak dapat membuatnya lebih negatif daripada sumbernya sendiri. Pelat sinyal dijaga pada sekitar +30 V. Jadi setiap petak target kini menjadi kapasitor kecil yang bermuatan dengan sekitar 30 V melintasi lapisan setebal beberapa mikrometer. NOW LEAVE selama satu waktu bingkai, yaitu seperempat puluh detik pada sistem 25 Hz. DALAM THE DARK, fotokonduktor adalah isolator dan muatan tetap bertahan. Petak tersebut masih berada pada potensial katoda ketika berkas datang kembali, sehingga berkas tidak punya apa-apa untuk dilakukan dan tidak ada arus yang mengalir. Gelap berarti tidak ada sinyal. DALAM THE LIGHT, fotokonduktor menghantarkan arus sebanding dengan intensitas penerangan, sehingga muatan bocor melaluinya dari permukaan belakang ke pelat sinyal. Petak permukaan belakang itu bergeser menjadi positif. Seberapa jauh menjadi positif bergantung pada seberapa banyak cahaya yang jatuh di sana dan berapa lama — ia INTEGRATES. WHEN THE BEAM RETURNS berkas harus mengembalikan muatan yang tepat sama dengan yang bocor, untuk menarik petak tersebut kembali ke potensial katoda. Muatan pengganti itu, yang mengalir melalui pelat sinyal ke rangkaian eksternal, adalah sinyal video. Tiga hal langsung mengikuti dan masing-masing penting. IA INTEGRATES, sehingga jauh lebih sensitif daripada perangkat yang hanya mengambil sampel cahaya pada saat berkas melintas. Seluruh waktu bingkai adalah waktu pemaparan. Inilah alasan yang sama mengapa pelat fotografi mengungguli mata dalam astronomi. THE SIGNAL ADALAH CURRENT INTO sebuah CAPACITOR, sehingga impedansi keluaran tabung tinggi dan rumit, dan prapenguat yang mengikutinya menentukan batas derau seluruh kamera. Prapenguat tabung kamera merupakan seni tersendiri. AND THE BEAM RESETS SEPERTI YANG READS. Tidak ada penghapusan terpisah. Membaca dan menghapus adalah operasi yang sama, yang elegan sekaligus berarti Anda hanya mendapat satu kali melihat setiap bingkai.

Alat yang dibutuhkan:

Tabung kamera vidikon (hasil bongkaran)Tabung kamera vidikon (hasil bongkaran)
2

Ke mana gambar pergi dalam perjalanannya menjadi sinyal

Diagram ini menelusuri satu titik cahaya dari lensa ke keluaran video, dan menandai pada setiap tahap apa yang diperoleh dan apa yang hilang secara tidak dapat dipulihkan. Alasan untuk menggambarkannya, bukan hanya menjelaskannya, adalah bahwa tiga dari tahap ini dimiliki bersama oleh setiap sensor gambar yang pernah dibuat, dan dua di antaranya bersifat khas untuk tabung. Kemampuan melihat mana yang mana adalah yang membuat cetak biru CCD di akhir rangkaian menjadi mudah dipahami: CCD mempertahankan tahap-tahap bersama, membuang dua tahap yang khas, dan menambahkan dua masalah tersendiri. FOLLOW THE LOSSES. Foton yang meleset dari target hilang. Foton yang diserap di luar pita respons fotokonduktor hilang. Muatan yang belum sepenuhnya bocor saat berkas elektron tiba adalah lag. Muatan yang bocor dari bagian NEIGHBOURING adalah kehilangan resolusi. Dan titik pendaratan berkas itu sendiri memiliki ukuran terbatas, yang menentukan resolusi tabung secara independen dari segala hal lainnya. Tahap yang ditandai BEAM LANDING adalah tempat kamera tabung paling berbeda dari apa pun yang modern. Tidak ada piksel dalam vidicon. Targetnya kontinu, dan gambar hanya dibagi berdasarkan di mana berkas berada pada setiap saat dan seberapa tajam fokusnya. Oleh karena itu, resolusi adalah properti dari SCANNING, bukan dari sensor, dan menurun di tepi gambar tempat berkas mendarat secara miring dan titiknya menjadi elips. Fakta tunggal ini menjelaskan mengapa kamera tabung membutuhkan penyesuaian terus-menerus dan mengapa dua kamera tidak pernah benar-benar cocok, dan ini adalah alasan terdalam mengapa industri akhirnya menginginkan sesuatu dengan kisi fisik yang tetap.

Flow

Loading...

Alat yang dibutuhkan:

Komputer DesktopKomputer Desktop
3

Lag: beri angka pada smear

Memuat notebook Jupyter…

Alat yang dibutuhkan:

Komputer DesktopKomputer Desktop
