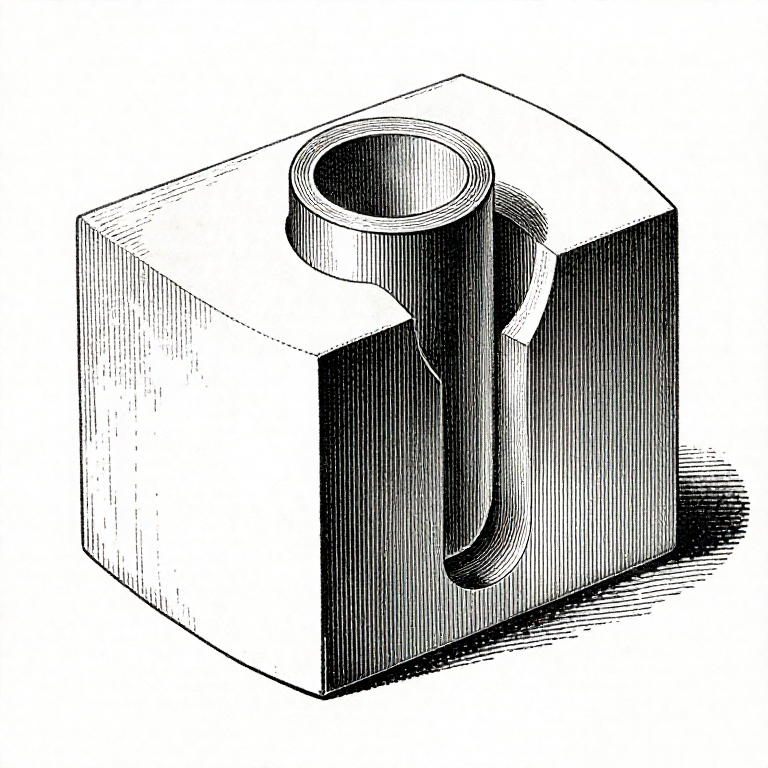

قطعات: لقِ، گذار و تداخل — تفاوت در حد میکرون است
محوری که به داخل سوراخ می‌لغزد و محوری که باید با فشار به داخل آن رانده شود، می‌توانند در قطر خود کمتر از ضخامت یک موی انسان تفاوت داشته باشند. اینکه کدام‌یک از این دو را دارید با چند میکرون تعیین می‌شود و تفاوت در رفتار کاملاً متفاوت است.
یک جفت‌شدگی CLEARANCE همیشه دارای لقی است: قطعات با دست مونتاژ می‌شوند و می‌توانند حرکت کنند. یک جفت‌شدگی INTERFERENCE همیشه محور بزرگ‌تر از سوراخ دارد: قطعات باید با زور به هم فشرده شوند و سپس به‌طور دائم یکدیگر را نگه دارند. یک جفت‌شدگی TRANSITION می‌تواند هر یک از این دو باشد، بسته به اینکه دو قطعه در محدوده تلرانس‌های خود کجا قرار بگیرند.
به همین دلیل است که یک یاتاقان می‌تواند روی محور خود بچرخد، یا حلقه بیرونی خود را ترک بیندازد، یا کاملاً عملکرد درستی داشته باشد — همه از یک نقشه و یک مجموعه قطعه یکسان. جفت‌شدگی تصمیم طراحی است و پیش از برش هر چیزی، به صورت عددی گرفته می‌شود.
متوسط
۳ ساعت
دستورالعمل‌ها
1
1
اندازه‌گیری هر دو قطعه، و اندازه‌گیری دقیق آن‌ها
اندازه‌گیری هر دو قطعه، و اندازه‌گیری دقیق آن‌ها
نمی‌توانید بدون دانستن اندازه‌ی آنچه دارید، جفت‌وجور مناسبی انتخاب کنید. محور و سوراخ را با میکرومتر یا کولیس خوب، در چند نقطه در طول آن‌ها و در چند زاویه‌ی مختلف دور آن‌ها اندازه بگیرید.
اندازه‌گیری در چند زاویه اهمیت دارد، زیرا هیچ چیزی کاملاً گرد نیست. محوری که از یک سو 19.98 میلی‌متر و در زاویه‌ی نود درجه 20.02 میلی‌متر خوانده می‌شود، به اندازه‌ی 0.04 میلی‌متر غیرگرد است که از بیشتر جفت‌وجورها بزرگ‌تر است — و میانگین‌گیری از این مسئله پنهان می‌ماند.
ابتدا بگذارید هر دو قطعه به یک دما برسند. فولاد حدود 11 میکرون بر متر بر درجه انبساط می‌یابد، بنابراین قطعه‌ی 50 میلی‌متری که یک دقیقه با دست گرفته شود می‌تواند بیش از جفت‌وجوری که قصد اندازه‌گیری آن را دارید بزرگ شود. دست‌های گرم در اینجا خطای واقعی است.
مواد مورد نیاز این مرحله:
شفت فولادی ۳۰ میلی‌متر1 قطعهابزارهای مورد نیاز:
کولیس ورنیه
کولیس دیجیتال ۶ اینچی2
2
محاسبات، و هر تناسب برای چه کاربردی است
محاسبات، و هر تناسب برای چه کاربردی است
در حال بارگذاری دفترچهٔ Jupyter…
مواد مورد نیاز این مرحله:
شفت فولادی ۳۰ میلی‌متر1 قطعه
بلبرینگ1 قطعهابزارهای مورد نیاز:
کولیس ورنیه
رایانهٔ رومیزی
ماشین‌حساب3
3
دما ابزاری است، نه فقط یک خطا
دما ابزاری است، نه فقط یک خطا
قسمت بیرونی را گرم کنید تا منبسط شود؛ قسمت داخلی را سرد کنید تا منقبض شود. با انجام هر دو، می‌توان یک اتصال تداخلی را با دست مونتاژ کرد و سپس با یکسان شدن دماها قفل می‌شود.
فولاد حدود ۱۱ میکرون بر متر به ازای هر درجه سانتی‌گراد منبسط می‌شود، بنابراین یک سوراخ ۱۰۰ میلی‌متری که ۱۰۰ درجه گرم شود، تقریباً ۰٫۱۱ میلی‌متر بزرگ‌تر می‌شود — بسیار بیشتر از هر تداخل معمولی. یک آون در دمای ۱۲۰ درجه، یا یک فریزر برای شفت، معمولاً کافی است.
هرگز یک بلبرینگ را بیش از حدود ۱۲۰ درجه گرم نکنید. در بالاتر از این دما، حلقه‌های سخت‌شده شروع به خوددهی (تمپر) می‌کنند و سختی خود را برای همیشه از دست می‌دهند، و یک مشعل دستی در نزدیکی بلبرینگ آن را در چند ثانیه خراب می‌کند. گرم‌کن‌های القایی و حمام‌های روغن داغ دقیقاً به این دلیل وجود دارند که دما باید کنترل شود.
مواد مورد نیاز این مرحله:
شفت فولادی ۳۰ میلی‌متر1 قطعهبلبرینگ1 قطعهابزارهای مورد نیاز:
کولیس دیجیتال ۶ اینچی
دستکش لاستیکی نیتریل4
4
نهایت سطح و گردی جزئی از تلورانس تناسب هستند
نهایت سطح و گردی جزئی از تلورانس تناسب هستند
قطر اندازه‌گیری‌شده میانگینی است روی سطحی که قله‌ها و دره‌هایی دارد. وقتی دو سطح زبر به هم فشرده می‌شوند، قله‌ها پهن می‌شوند، بنابراین تداخل مؤثر کمتر از تداخل اندازه‌گیری‌شده است — اغلب به میزان ۲ تا ۵ میکرون در کارهای تراشکاری معمولی.
به همین دلیل نشیمنگاه یاتاقان‌ها سنگ‌زنی می‌شوند و تراشکاری نمی‌شوند. این وسواس بی‌جا نیست: یک نشیمنگاه زبر، در اولین بارگذاری اتصال، بخش قابل توجهی از یک تداخل ۱۵ میکرونی را به دلیل پهن شدن قله‌ها از دست می‌دهد و پس از آن یاتاقان دچار خزش می‌شود.
گردی به همان اندازه اهمیت دارد. سوراخی که ۰٫۰۳ میلی‌متر بیضی باشد، روی یک شفت گرد در دو نقطه گیر می‌کند و در زاویه نود درجه فاصله باقی می‌گذارد، بنابراین فشار متمرکز می‌شود نه توزیع‌شده — که حلقه یاتاقان را تغییر شکل می‌دهد و luz داخلی آن را نیز از بین می‌برد.
مواد مورد نیاز این مرحله:
شفت فولادی ۳۰ میلی‌متر1 قطعهابزارهای مورد نیاز:
ساعت اندازهگیریکولیس ورنیه
مجموعهٔ فیلرمواد
