Ferrite Toroid Core: Copper-Zinc Ferrite Fired at 1050 °C, Held at 600 °C in Oxygen (Snoek)
Ferrite is a ceramic magnet: iron oxide combined with other metal oxides, carrying magnetic flux while hardly conducting electricity. Snoek at Philips (US 2,452,531, 1948) made this copper-zinc ferrite ring at a lower heat: technical copper oxide, zinc oxide and iron oxide with 1 % brownstone, fired at 1050 °C, then held 14 hours at 600 °C, all in oxygen. His ring had an initial permeability of 385.

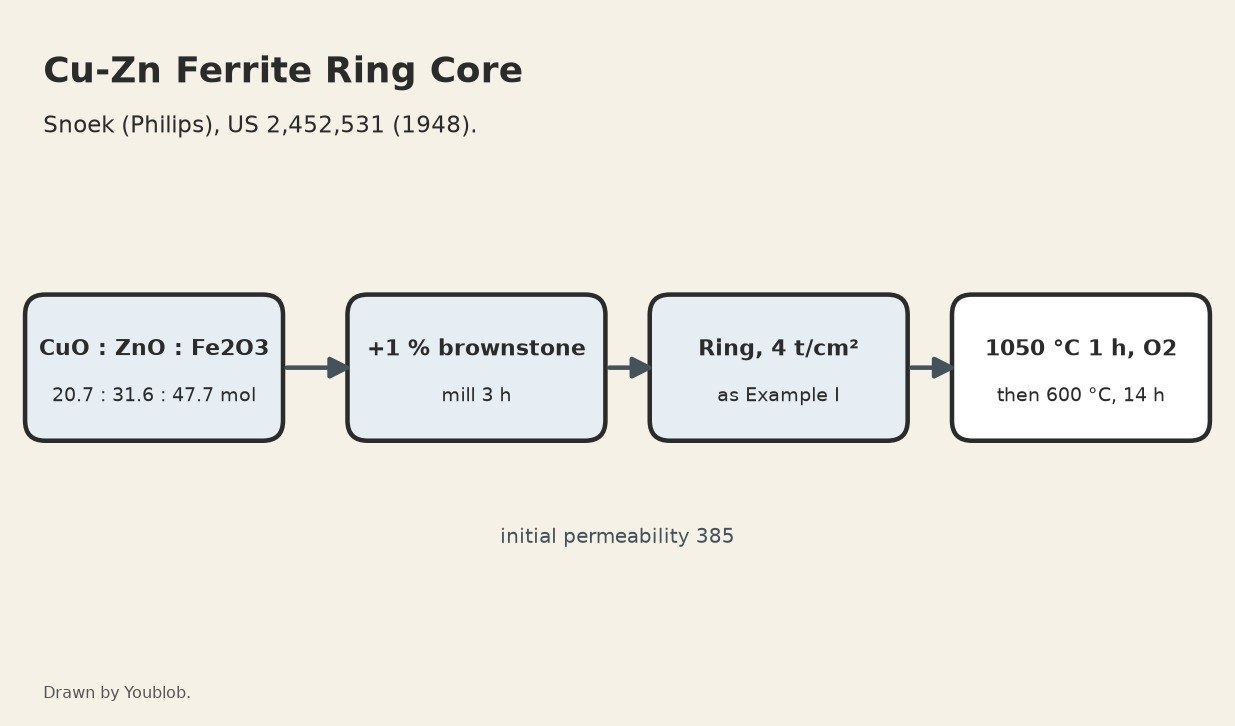

The picture: our diagram.
အဆင့်မြင့်
2 days
ညွှန်ကြားချက်များ
1
1
Mix 20.7 : 31.6 : 47.7 mol + 1 % brownstone
Mix 20.7 : 31.6 : 47.7 mol + 1 % brownstone

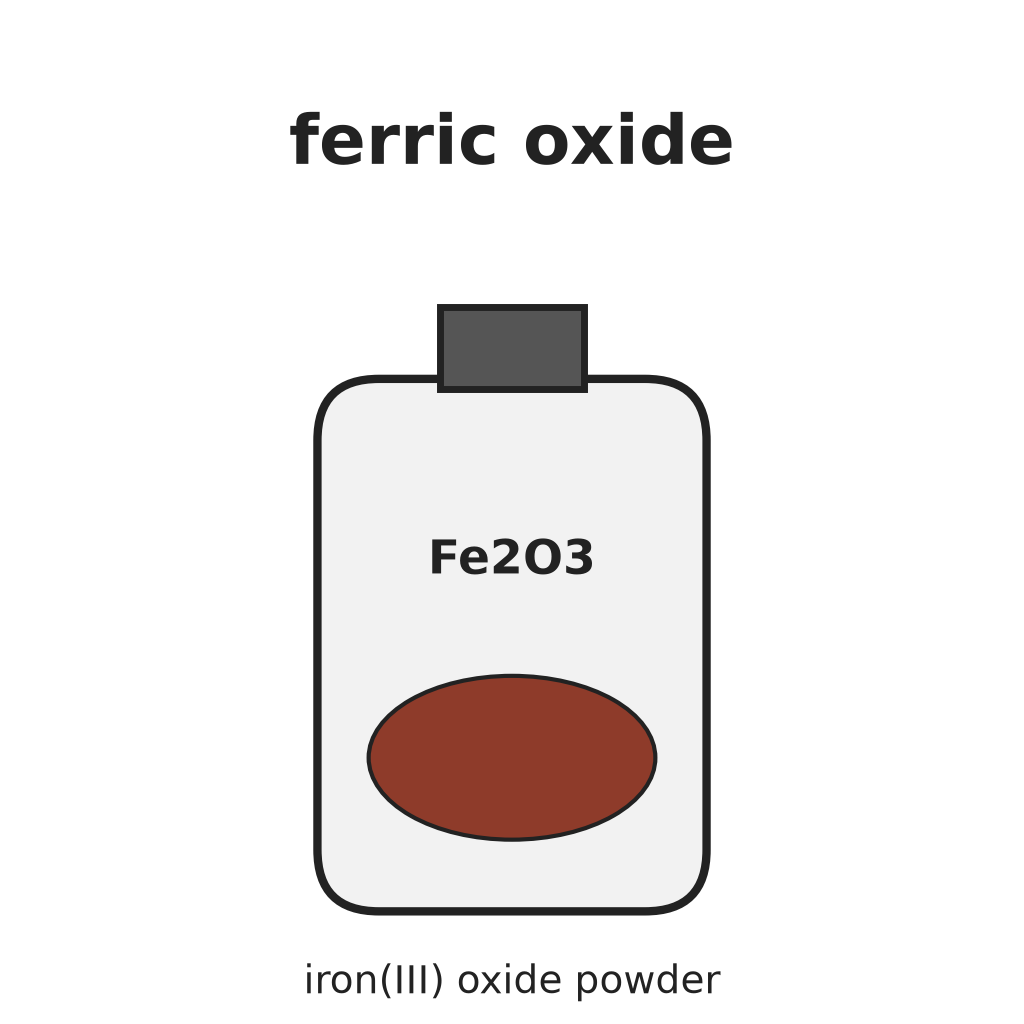

Mix technical copper oxide, zinc oxide and iron oxide in the molecular ratio 20.7 : 31.6 : 47.7 (on the pure oxides) and add 1 % by weight of brownstone (manganese dioxide). Ours, by weight: 13.91 g copper oxide, 21.73 g zinc oxide and 64.36 g ferric oxide per 100 g, plus 1 g brownstone.
ဤအဆင့်အတွက် ကုန်ကြမ်းများ:
ကြေးနီအောက်ဆိုဒ်13.91 ဂရမ်
ဇင့်အောက်ဆိုဒ်မှုန့်21.73 ဂရမ်
ဖယ်ရစ်အောက်ဆိုဒ်64.36 ဂရမ်
မန်ဂနိစ်ဒိုင်အောက်ဆိုဒ် (ပိုင်ရိုလူဆိုက်)1 ဂရမ်လိုအပ်သော ကိရိယာများ:
လက်တံညီ ချိန်ခွင်
ဖုန်မျက်နှာဖုံး2
2
Grind for 3 hours in an iron ball mill
Grind for 3 hours in an iron ball mill

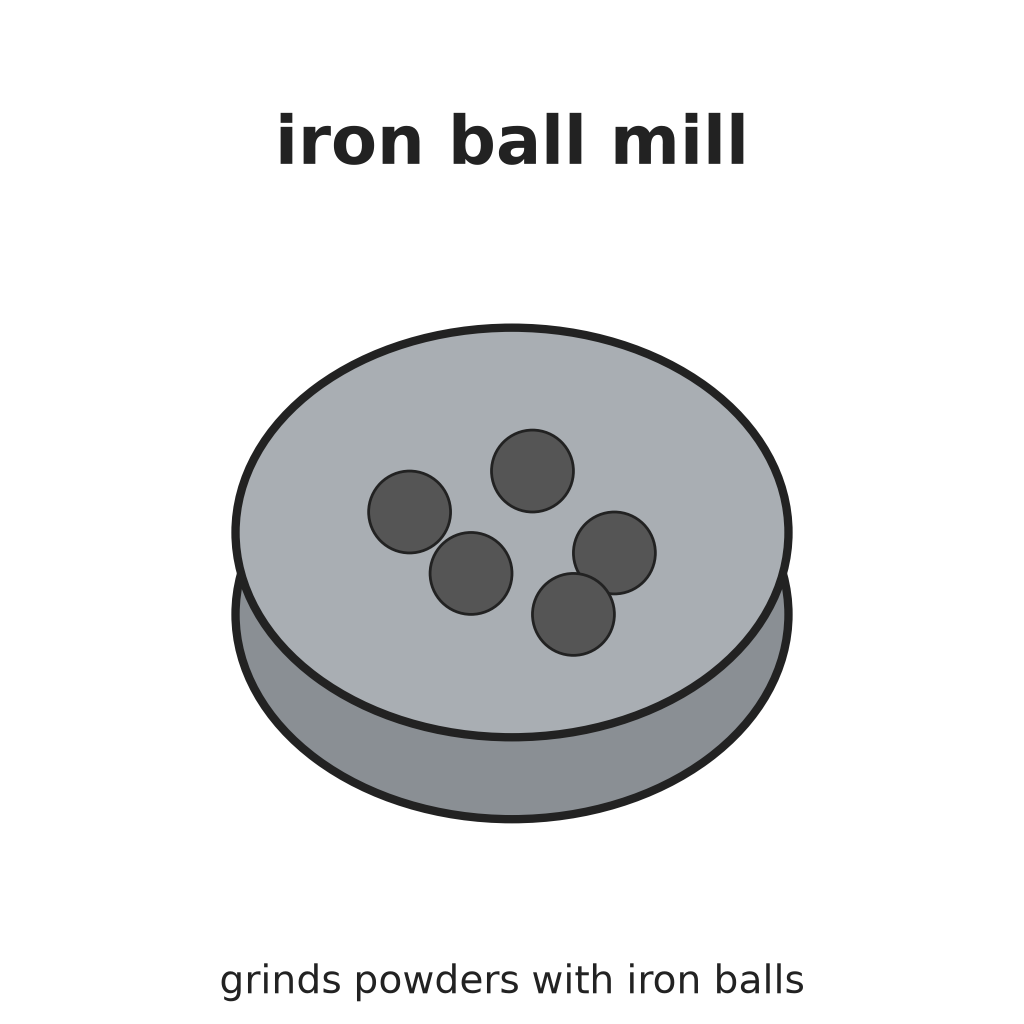

Grind the mixture for 3 hours in a mill with iron balls.
လိုအပ်သော ကိရိယာများ:
သံလုံး ဘောလ်စက်ဖုန်မျက်နှာဖုံး3
3
Mould a ring at 4 tons per cm²
Mould a ring at 4 tons per cm²

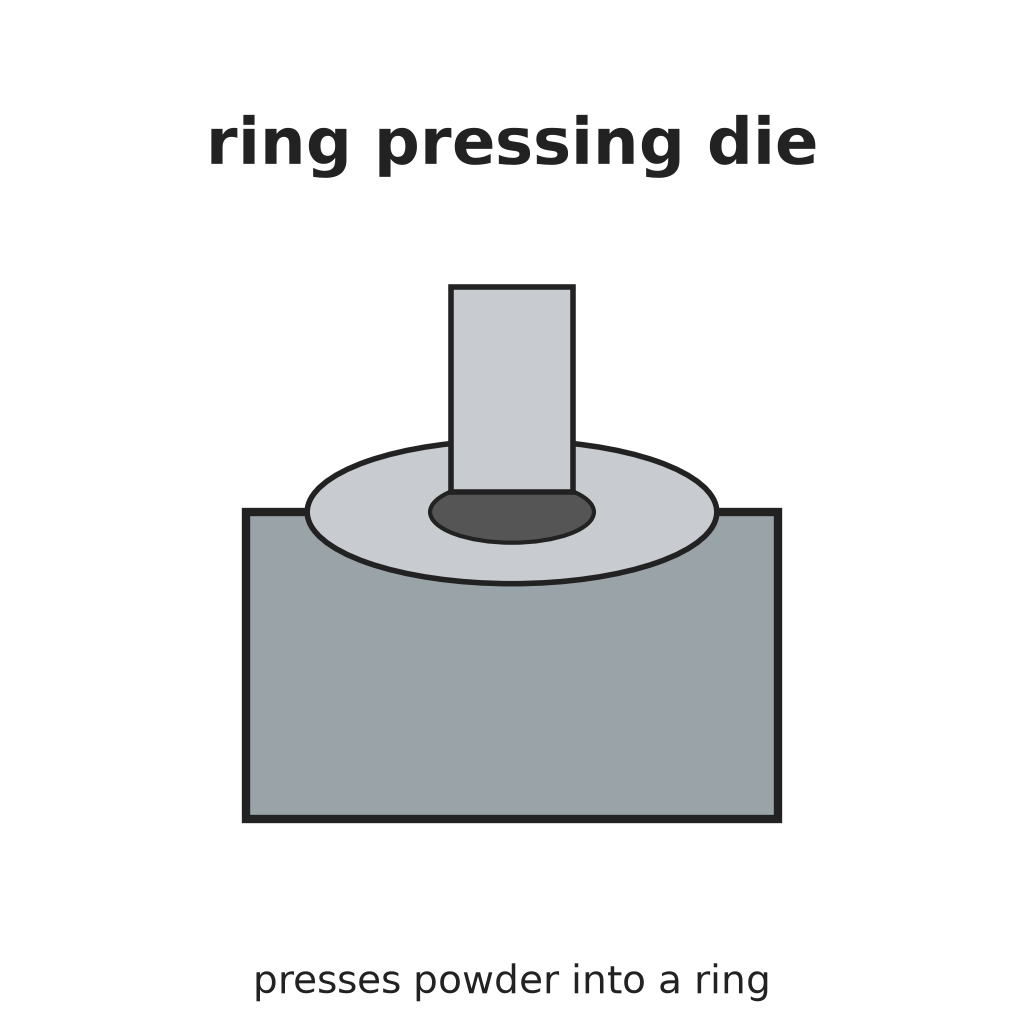

Mould a ring 3 cm across and 4 × 4 mm in section at 4 tons per square centimetre, with water as the plastifying and binding agent.
လိုအပ်သော ကိရိယာများ:
ဟိုက်ဒရောလစ် ဖိစက်
လက်စွပ် ဖိပုံစံခွက်
သန့်စင်ရေ4
4
Fire 1 hour at 1050 °C, hold 14 hours at 600 °C
Fire 1 hour at 1050 °C, hold 14 hours at 600 °C

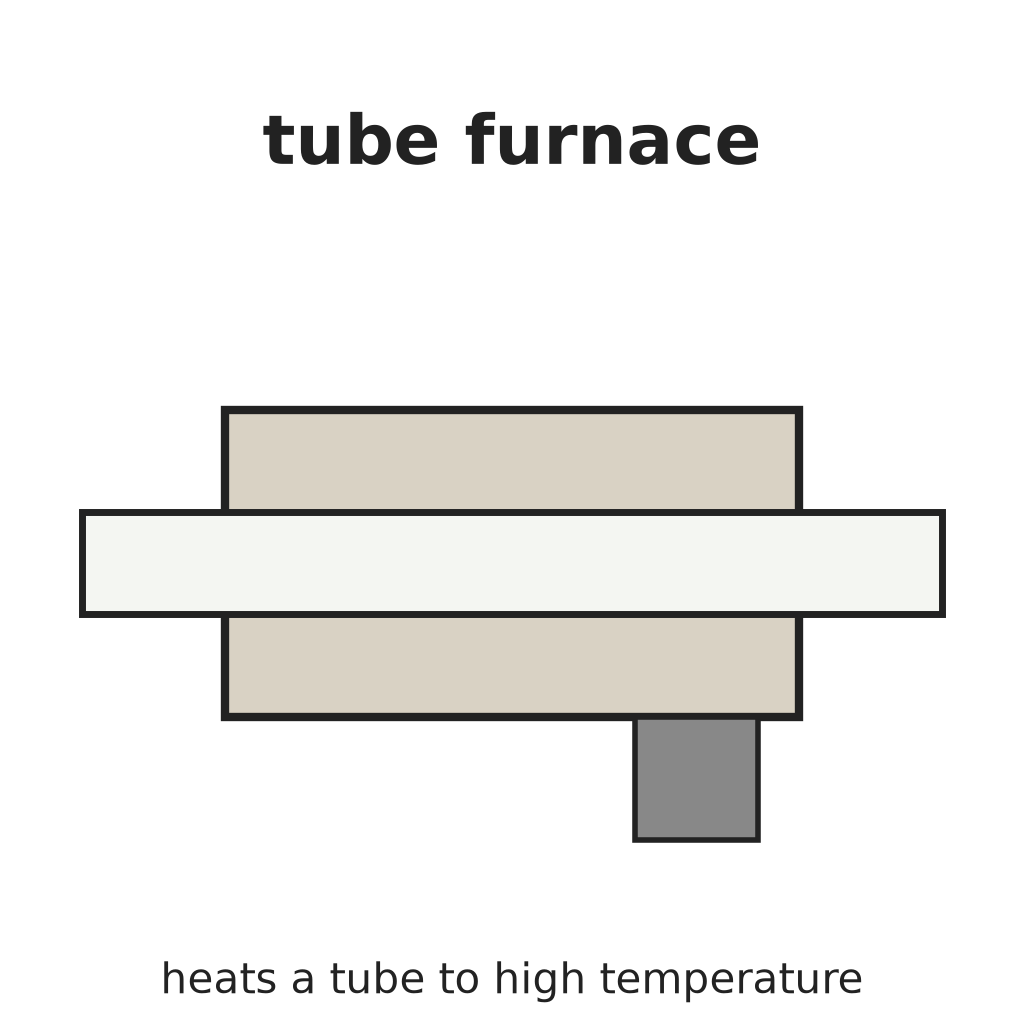

Sinter the ring in oxygen at 1050 °C for 1 hour, cool it slowly to 600 °C and hold it there for 14 hours, all in oxygen, then let it cool further. Snoek's core had an initial permeability of 385.
လိုအပ်သော ကိရိယာများ:
ပြွန်မီးဖို
အောက်ဆီဂျင်
ဖိအားပါ ဓာတ်ငွေ့ အိုး
ပိုင်ရိုမီတာ
မီးခံခွက်ညှပ်
အပူဒဏ်ခံ လက်အိတ်ပစ္စည်းများ
4- 13.91 ဂရမ်နေရာယူပစ္စည်း
- 21.73 ဂရမ်နေရာယူပစ္စည်း
- 64.36 ဂရမ်နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
လိုအပ်သော ကိရိယာများ
12- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
- နေရာယူပစ္စည်း
