Шугаман зураасыг нэг дор тэмдэглэх бүлэг сийлбэрт график: Нэг дор бүх инчийг, нэг бутархайгаар

"Миний зохион бүтээлийн мөн чанар нь (нийтлэг хоёр фут квадрат хавтанд зориулж) урт нь тус бүр гаруй хорин инч байх, мод бариулд суулгасан хорин дөрвөн гравер байрлуулахаас бүрдэнэ. Эдгээр гравер нь тэрэгний ёроолд бэхлэгдэж, квадратын дээр хамгийн урт хөндлөн тэмдэглэгээг үлдээх хангалттай урагш, хойш хөдөлгөөнтэй байхаар тохируулагдсан. Тэрэг нь хойно байрлах кам-ын үйлдлээр урагш шахагдаж, шилжих масштабын шүдэнд тулгана. Масштаб дээр өөр өөр хуваарийн тэмдэглэгээний урт байрлуулсан байдаг. Гравер бүрийг төвөөс төв хүртэл нэг инчийн зайтай суулгана"

**Ор ба хашлага.** 45 см урт хатуу модон тавцан дээр шулуун хатуу модон хашлагыг шурупаар бэхлэ. Хуваарьлах дүрмийн үүрэг гүйцэтгэх 30 см урттай хөнгөн цагаан тууз зүсэж ав, мөн үүн дээр наалддаг, хашлагын дагуу гулсах хатуу модон гулгуурыг хий. **Шурупан тэжээл.** Ортой төгсгөлд самар бэхлэж, гулгуурын төгсгөлтэй тулгуулан M6 урт бороохойг түүгээр дамжуулан хий. Гадна төгсгөлд нь товчлуур ба арван хэсэгт хуваасан дугуй диск суулга. Нэг эргэлт гулгуурыг 1 мм шилжүүлнэ, яг л Уиплийн гүйлгэдэг хавтан цохиурыг эргэлт бүрт бага хэмжээгээр хөдөлгөсөнтэй адил. **Зурагч багц.** Хатуу модон тууз дээр 25 мм зайтай таван зургаан нүх өрөмдөж, арван хоёр хатууруулсан ган зурах үзүүрийг суулга, шулуун ирмэгээр бүгдийг ижил өндөрт тохируул, дараа нь тууз дээр нугалж, дүрмийн дээгүүр доош савлан зурдаг болго. Туузны савлалтанд зогсоох бэхэлгээ суулгаж, хажуугийн хөдөлгөөнийг богино, дунд, урт тэмдэглэгээний хэмжээнд хязгаарла, яг л Уиплийн масштаб тэмдэглэгээний уртыг тогтоосон шиг. **Хуваарьлалт.** Шурупны 25 эргэлт бүрт туузыг доош буулгаж, дээгүүр нь зур: богино тэмдэг бүр 1 мм, дунд нь 5 мм, урт нь 10 мм тутамд. Дууссан дүрмийг 25 мм тутамд болон төгсгөлд нь ган дүрмтэй харьцуулан шалга.

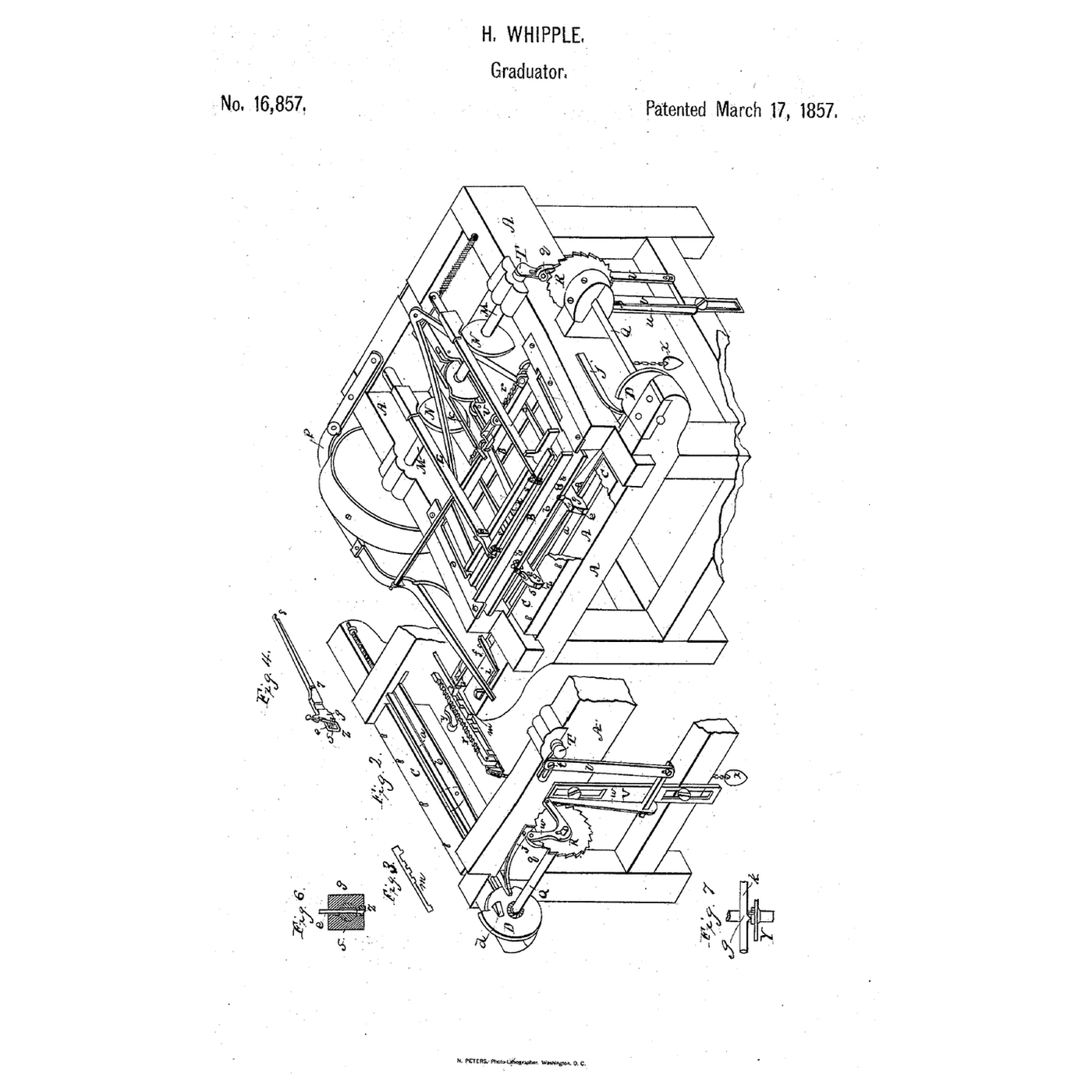

**Хэмэн Уипл** нь Вермонт мужийн Беннингтон тойргийн Шафтсбери хотын иргэн бөгөөд 1857 оны 3 дугаар сарын 17-ны өдрөөр огнождсон АНУ-ын 16,857 патентыг хүлээн авсан. Түүний машин нь сийлбэрийн цэгүүдийн ойрд гүнийг зохицуулах gage резинүүд, сийлбэрүүдийг доош дарах жин хөшүүрэг ба пружинууд, хуваарийн бутархайг тогтоох эргэлтийн радиустай мөртэй нум, мөн хуваалтууд дууссан үед машиныг зогсоох түгжээтэй байв; тэрээр сийлбэрийг хөдөлгөх cam-ийг тусгайлан нэхэмжлээгүй. Түүний нэхэмжлэлүүд нь масштабын индекс, рак ба пауль зохион байгуулалт, каретк дахь сийлбэрүүд, scroll cam, anvil ба түгжээ, мөн сийлбэр бүрийг тохируулах mortise bolt-ыг хамарна. **Шударга хязгаарууд.** Арван хоёр scriber, M6 шураг, миллиметрийн хэмжүүр бүхий гар жиг нь хорин дөрвөн сийлбэр ба наймны нэг инчтэй түүний цахилгаан машиныг орлож байна. Тэмдэглэлийн алхам ба зайны алдаанууд нь жишээ юм. Таны шалгасан хэмжүүр бол үр дүн юм.
