Para-Xylene by Three-Stage Crystallisation from Xylene
Para-xylene melts at 15 °C (Lunge, 1887), so it crystallises out of mixed xylene when this is chilled hard. This is Talbot's three-stage process (US 2,985,694, 1961): chill the dry feed to about −95 °F and spin off the crystals, then warm them in stages in their own recycled liquor and spin again, until they are 98.5 % para-xylene. Para-xylene is the raw material for terephthalic acid and so for PET.

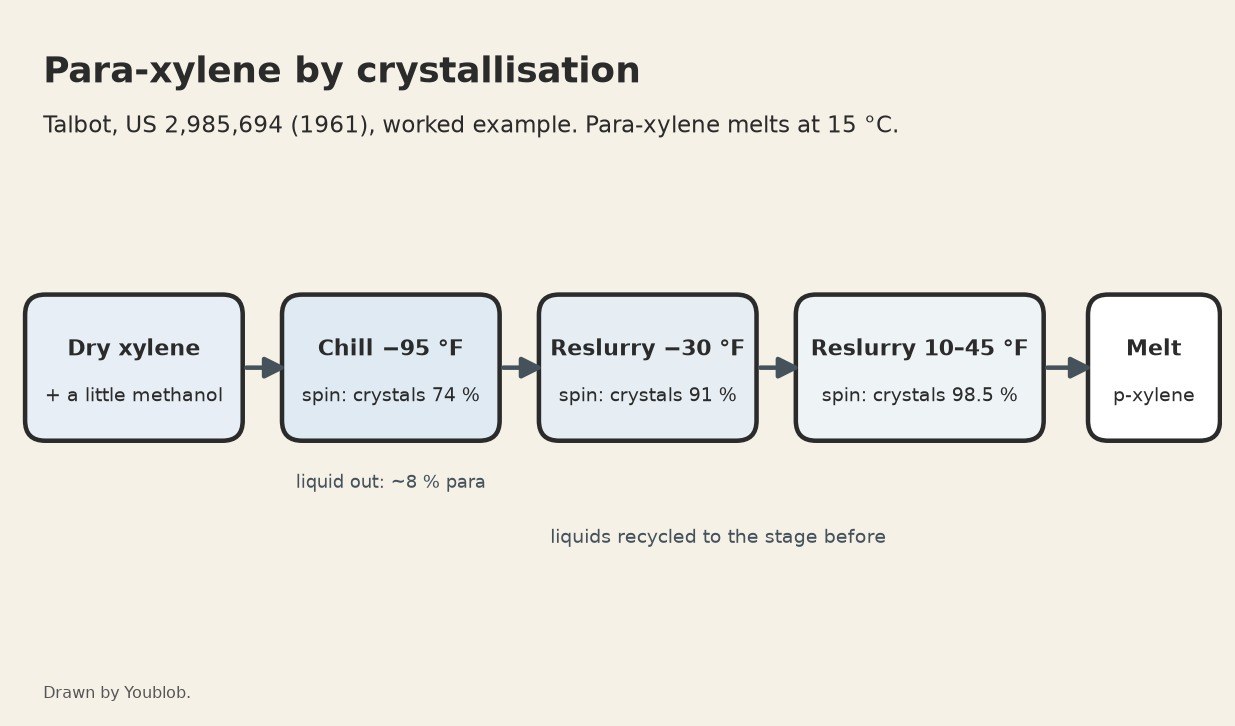

The picture: our diagram of the three stages.
Avanzado
1 day
Instrucciones
1
1
Take out the ortho-xylene (preferred)
Take out the ortho-xylene (preferred)
If you can, first distil off ortho-xylene as the bottoms of a tall column: more than 35, better about 60, theoretical plates. The patent prefers this but does not require it.
Materiales para este paso:
Xileno1 as requiredHerramientas necesarias:
Conjunto de columna de destilación
Caldera de vapor
Termómetro de laboratorio2
2
Dry the feed and add a little methanol
Dry the feed and add a little methanol
Remove all water from the xylene (calcium chloride is our choice of drier). Add methanol so ice does not plug the cold equipment: the patent's example uses 49 lb methanol to 13,430 lb feed.
Herramientas necesarias:
Cloruro de calcio
Metanol
Tanque de cristalización3
3
Chill to about −95 °F and spin
Chill to about −95 °F and spin
Cool slowly, over about 20 minutes, to between −75 and −120 °F (−59 to −84 °C); the example uses −95 °F (−71 °C). Spin the slurry in a centrifuge: the liquid (about 8 % para) goes out, the crystals are about 74 % para-xylene.
Herramientas necesarias:

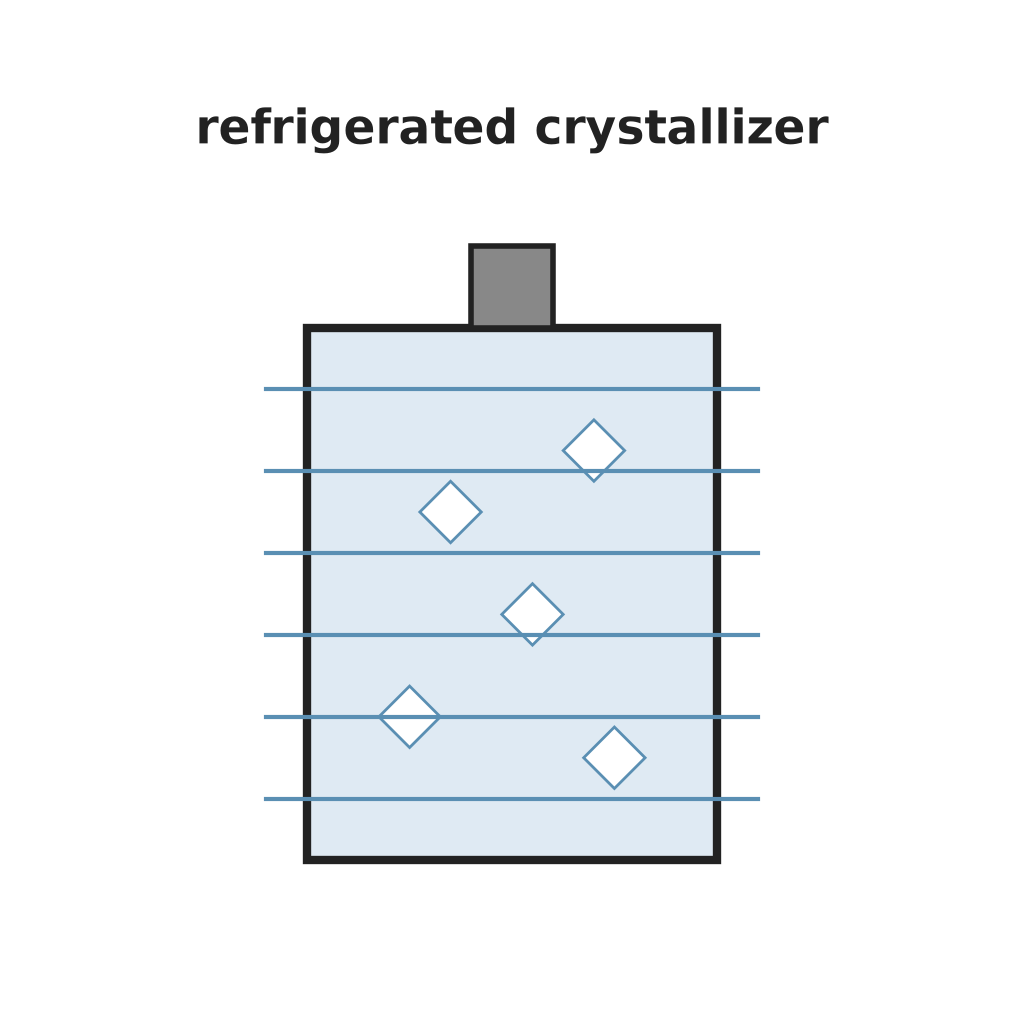

Cristalizador refrigerado

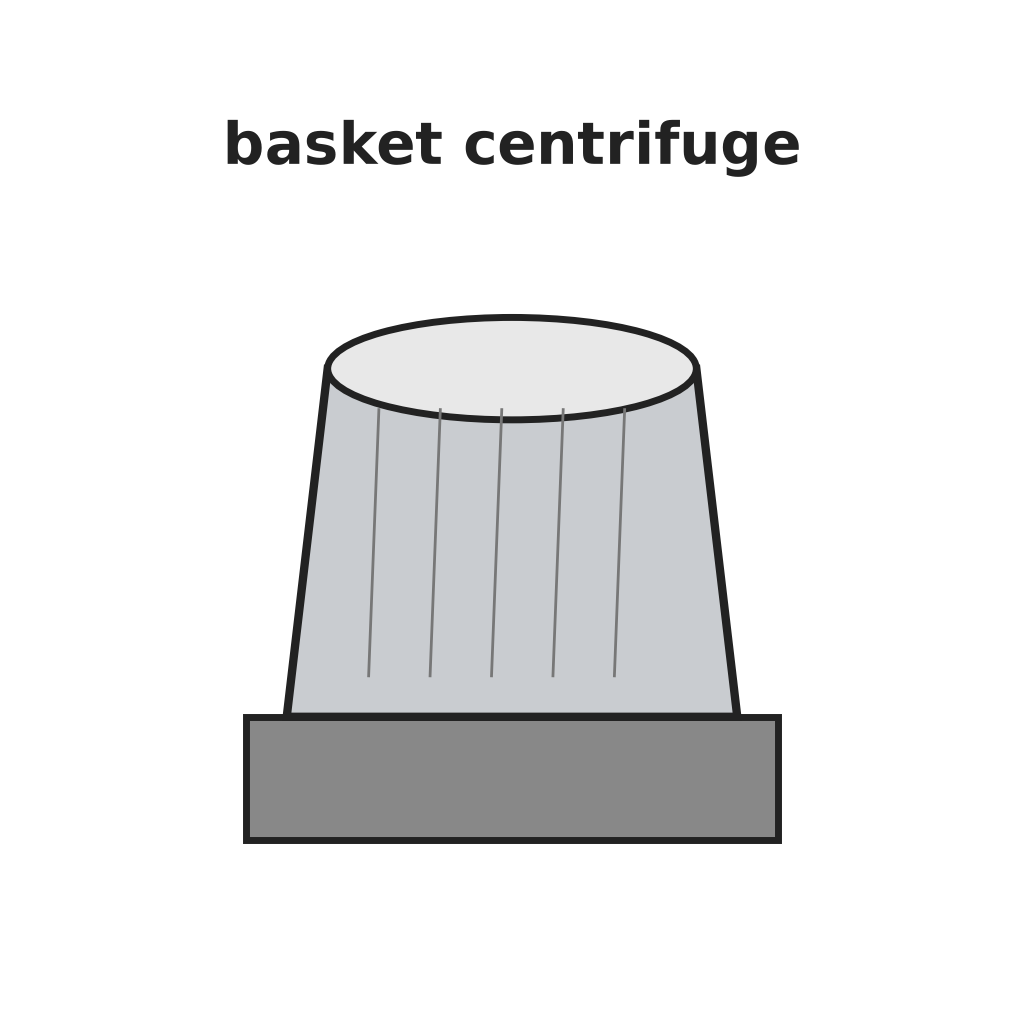

Centrífuga de cestaTermómetro de laboratorio
Guantes resistentes al calor
Gafas de protección química4
4
Reslurry, bring to −30 °F, spin
Reslurry, bring to −30 °F, spin
Stir the crystals into the liquid from the next stage and bring the slurry to between 0 and −30 °F (−18 to −34 °C); the example uses −30 °F. Centrifuge again: the crystals are now about 91 % para-xylene.
Herramientas necesarias:
Tanque de cristalizaciónCristalizador refrigeradoCentrífuga de cestaTermómetro de laboratorioGuantes resistentes al calor5
5
Reslurry warmer, spin and melt
Reslurry warmer, spin and melt
Stir these crystals into the liquid from the last spin and bring to 10–45 °F (−12 to 7 °C). Centrifuge: the crystals are 98.5 % para-xylene. Melt them and bottle. Return the liquids to the earlier stages.
Herramientas necesarias:
Tanque de cristalizaciónCristalizador refrigeradoCentrífuga de cestaTermómetro de laboratorio
Botellas de vidrio con taponesHerramientas requeridas
