Bearing Steel Bar (52100): Crucible Steel Alloyed with Chromium
52100 is the steel of ball bearings: about 1 % carbon and 1.5 % chromium (ASM). The standard, ASTM A295, allows 0.93–1.05 % carbon and 1.35–1.60 % chromium. Here crucible steel is melted with chromium and a little manganese, cast, forged to bar and annealed soft for working.
Our method, not the factory one: factory 52100 is melted in an electric furnace and vacuum-degassed to meet the standard's limits on inclusions. A crucible melt can reach the composition, but only a lab test shows whether it is clean enough for bearings.

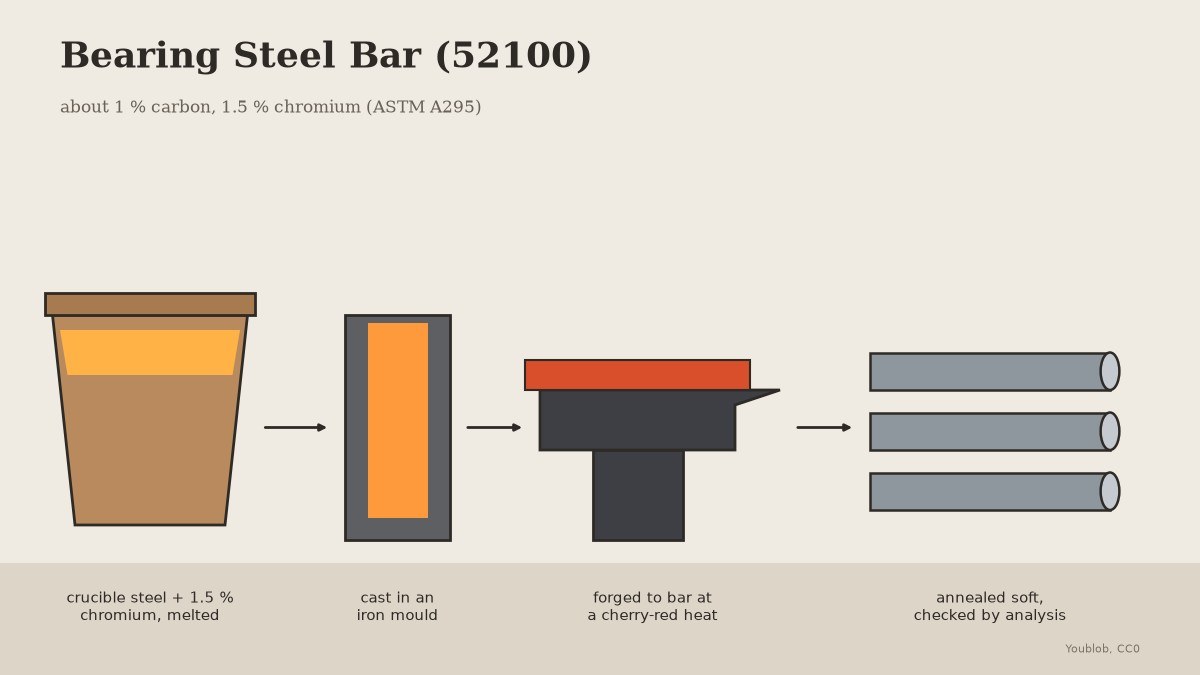

The picture: our drawing, crucible to bar.
Lanjutan
2 days
Arahan
1
1
Weigh the charge
Weigh the charge

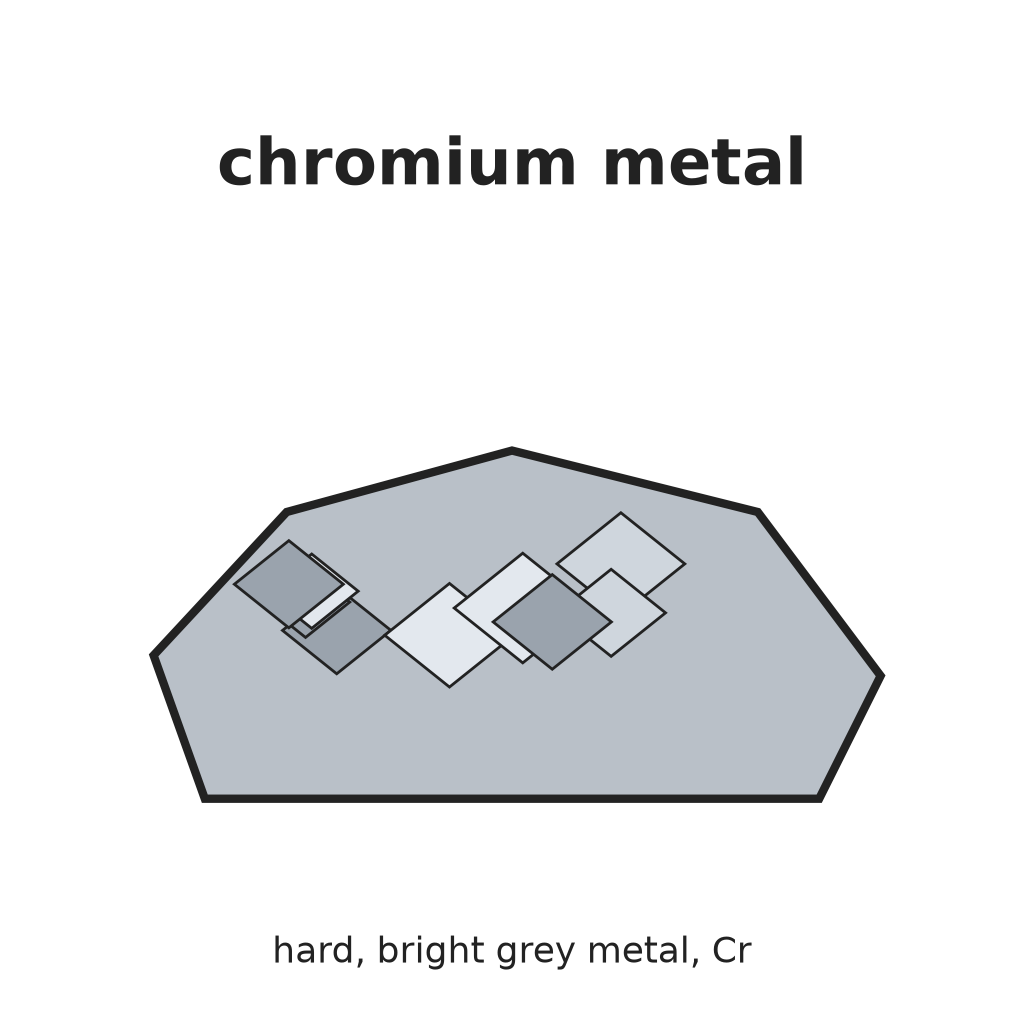

For 1 kg: 981.5 g crucible steel of about 1 % carbon, 15 g chromium and 3.5 g manganese (our figures; see the last step). Use steel whose analysis you know.
Bahan untuk langkah ini:
Keluli mangkuk pijar981.5 g
Logam Kromium15 g
Mangan3.5 gAlatan diperlukan:
Penimbang Dapur Digital2
2
Melt
Melt
Pack the steel, chromium and manganese in a covered clay crucible and melt it in the furnace. The alloy is fully liquid above 1450 °C.
Alatan diperlukan:
Mangkuk Pijar Tanah Liat Dalam
Relau bata
Hembusan Angin
Sarung tangan kimpalan
Apron Kulit
Cermin mata keselamatan3
3
Cast the ingot
Cast the ingot
Lift the crucible out with tongs and pour into a cast-iron ingot mould. Let it cool.
Alatan diperlukan:
Penyepit Mangkuk Pijar
Acuan jongkongSarung tangan kimpalanApron KulitCermin mata keselamatan4
4
Forge to bar
Forge to bar
Heat the ingot to a cherry-red heat and no hotter, and draw it out on the anvil to a round or square bar. Reheat when the colour drops; never hammer it cold.
Bahan untuk langkah ini:
Arang1 as requiredAlatan diperlukan:
Relau tukang besi
Andas
Tukul besar
Tukul kepala baji lintang
Penyepit tukang besi
Angkup Digital 6 InciSarung tangan kimpalanApron KulitCermin mata keselamatan5
5
Test the analysis
Test the analysis
Drill clean chips from the bar and have a lab analyse carbon, chromium, manganese, silicon, phosphorus and sulphur. Keep the bar only if it is within 52100 limits.
Alatan diperlukan:
Gerimit tangan
Balang Kaca BertutupCermin mata keselamatan6
6
Anneal soft
Anneal soft
In the oven, hold the bar at 793 °C (1460 °F) for 30 minutes, cool in the oven no faster than 500 °C an hour to 682 °C (1260 °F), then cool in air (Verhoeven's anneal).
Alatan diperlukan:
Ketuhar rawatan haba
Termogandingan dengan paparanPenyepit tukang besiSarung tangan kimpalan7
7
The charge
The charge
Memuatkan buku nota Jupyter…
Bahan
4- 981.5 gPemegang Tempat
- 15 gPemegang Tempat
- 3.5 gPemegang Tempat
- 1 as requiredPemegang Tempat
