Brass Synchro Cone Ring: Turned with a Taper Matched to Its Seat

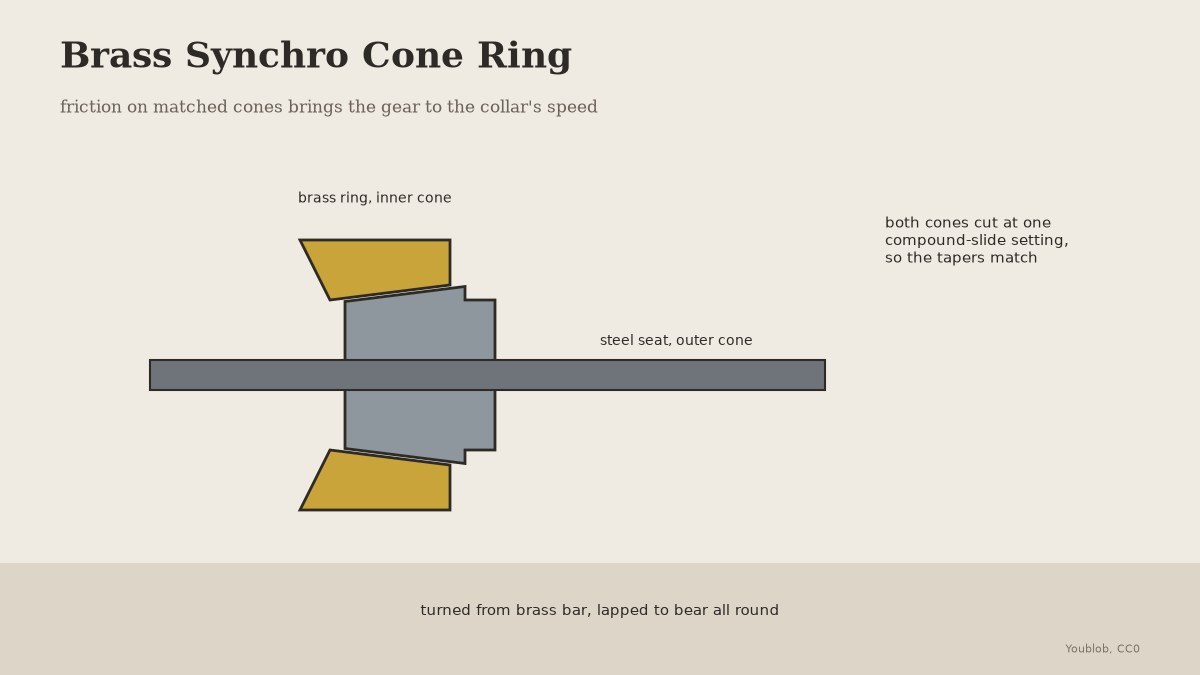

In a synchromesh gearbox a cone-shaped brass ring on the gear is pressed against a cone on the sliding collar, and friction brings the two to the same speed before the teeth engage (Wikipedia, Manual transmission). Factory rings are forged or pressed from brass or steel; this one is turned from brass bar, with its cone and the seat it runs on cut at one lathe setting so the tapers match. Method and sizes are ours. The picture: our drawing.
Pertengahan
Half a day

Arahan

1

Face, drill and turn

Chuck the brass bar, face it, centre-drill and drill through, then turn the outside to the ring's diameter.

Bahan untuk langkah ini:

Bar LoyangBar Loyang1 keping

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Cuk pelarik 3 rahangCuk pelarik 3 rahang
Mata alat pelarikMata alat pelarik
Set gerudi pemusatSet gerudi pemusat
Set Mata GerudiSet Mata Gerudi
Minyak pemotongMinyak pemotong
Angkup Digital 6 InciAngkup Digital 6 Inci
Cermin mata keselamatanCermin mata keselamatan
2

Bore the cone

Set the compound slide to a shallow angle and bore the inside to a cone with the boring bar. Do not touch the compound setting again.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Batang gerudi dalamBatang gerudi dalam
Minyak pemotongMinyak pemotong
Cermin mata keselamatanCermin mata keselamatan
3

Turn the seat to match

At the same compound setting, turn the matching outside cone on the gear's hub or collar, taking light cuts until the ring sits on it with its face just short of the shoulder.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Mata alat pelarikMata alat pelarik
Angkup Digital 6 InciAngkup Digital 6 Inci
4

Part off and bed in

Part the ring off, file off the burr, and lap ring and seat together lightly so they bear all round. Clean off every trace of compound.

Alatan diperlukan:

Pahat pemotong pelarikPahat pemotong pelarik
Set KikirSet Kikir
Sebatian pelelasSebatian pelelas

Bahan

1
  • 1
    Bar Loyang
    1 keping
