Element Holding Strips: Notched Steel Webs for a Cast-In Heating Coil

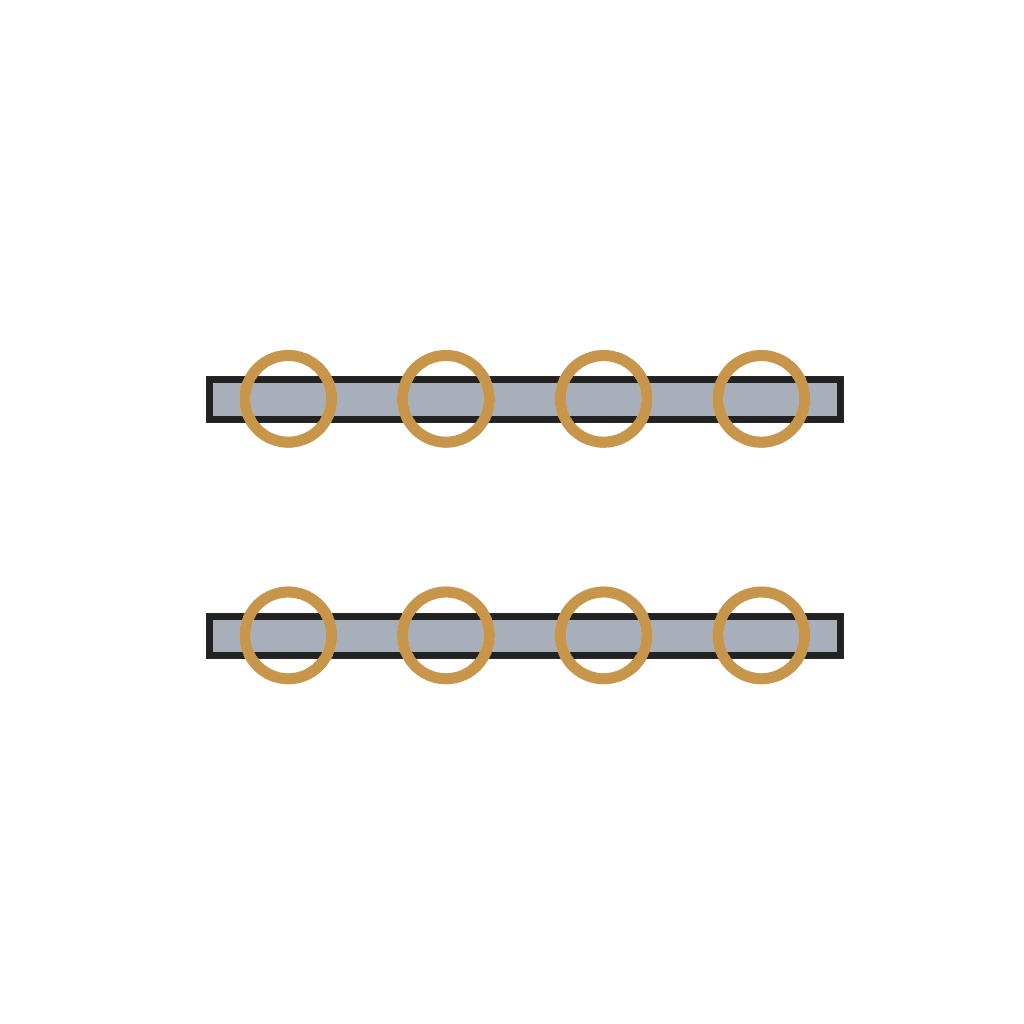

A tubular heating coil cast into a hot plate must not shift while the metal is poured. Jordan and Schneider (US 1,998,764, 1935) hold it with strips of sheet metal or wire fixed across its turns, or with webs notched for each turn whose slotted tongues are bent round the tube. These are the notched webs, cut from mild steel sheet; sizes are ours.

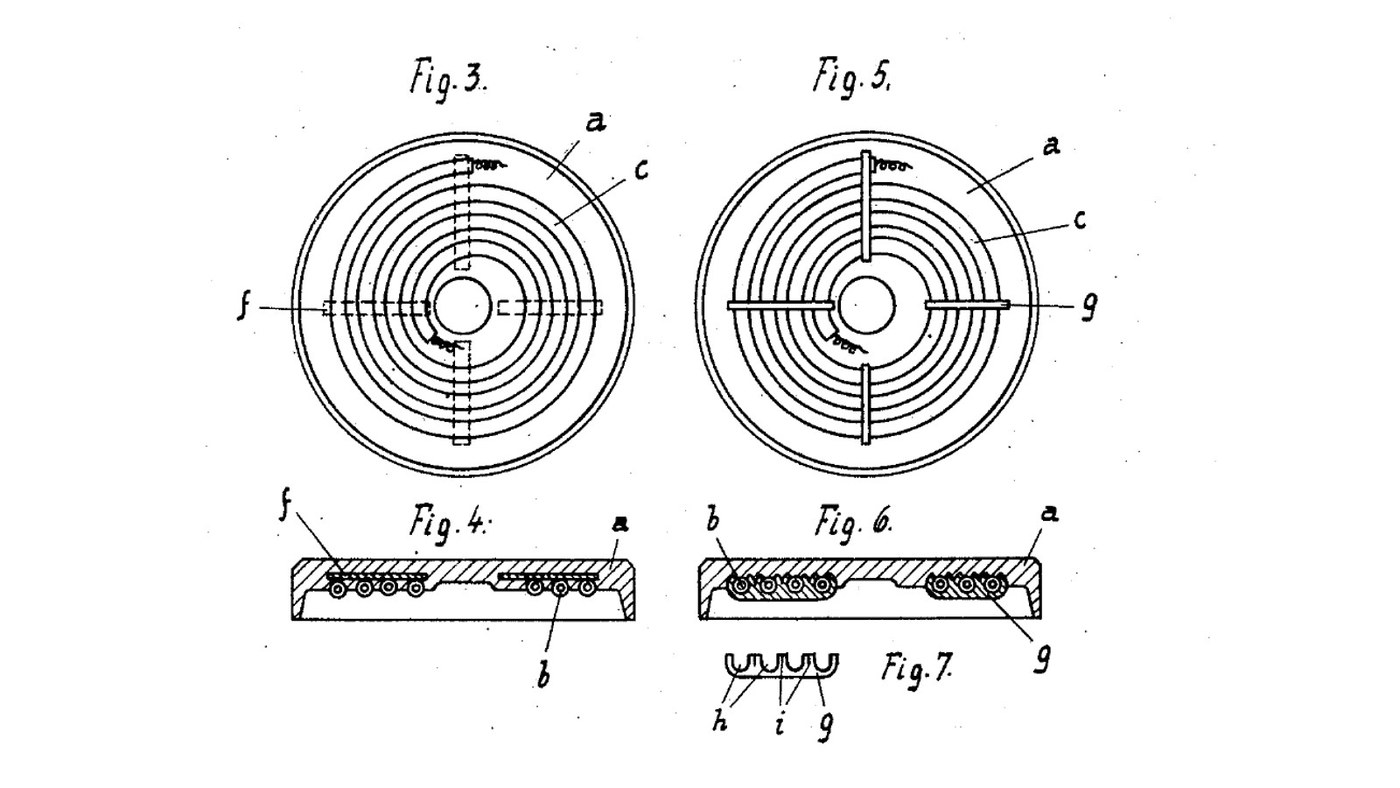

The picture: Figs. 3–7 of US 1,998,764: holding strips f, notched webs g.
Pemula
2 hours
Arahan
1
1
Measure the coil
Measure the coil
Measure the tube diameter and the spacing of the coil's turns across the spiral, along the lines the webs will lie.
Alatan diperlukan:
Angkup Digital 6 Inci
Pembaris2
2
Cut the strips
Cut the strips
Cut strips 10 mm wide from 1 mm mild steel sheet, each long enough to cross all the turns.
Bahan untuk langkah ini:
Kepingan Keluli Lembut1 kepingAlatan diperlukan:
PenyuratPembaris
Gunting kepingan logam
Sarung Tangan Kerja Kulit3
3
Notch for each turn
Notch for each turn
Mark the turn spacing on each strip and saw a notch for every turn, as wide as the tube. Saw a slot down the middle of each tongue left between two notches.
Alatan diperlukan:
Penyurat
Gergaji Besi
Ragum Bangku
Cermin mata keselamatan4
4
Deburr
Deburr
File off all burrs so the tongues can be bent round the tube without tearing. After the coil is pressed into the notches, the tongues are bent round each turn.
