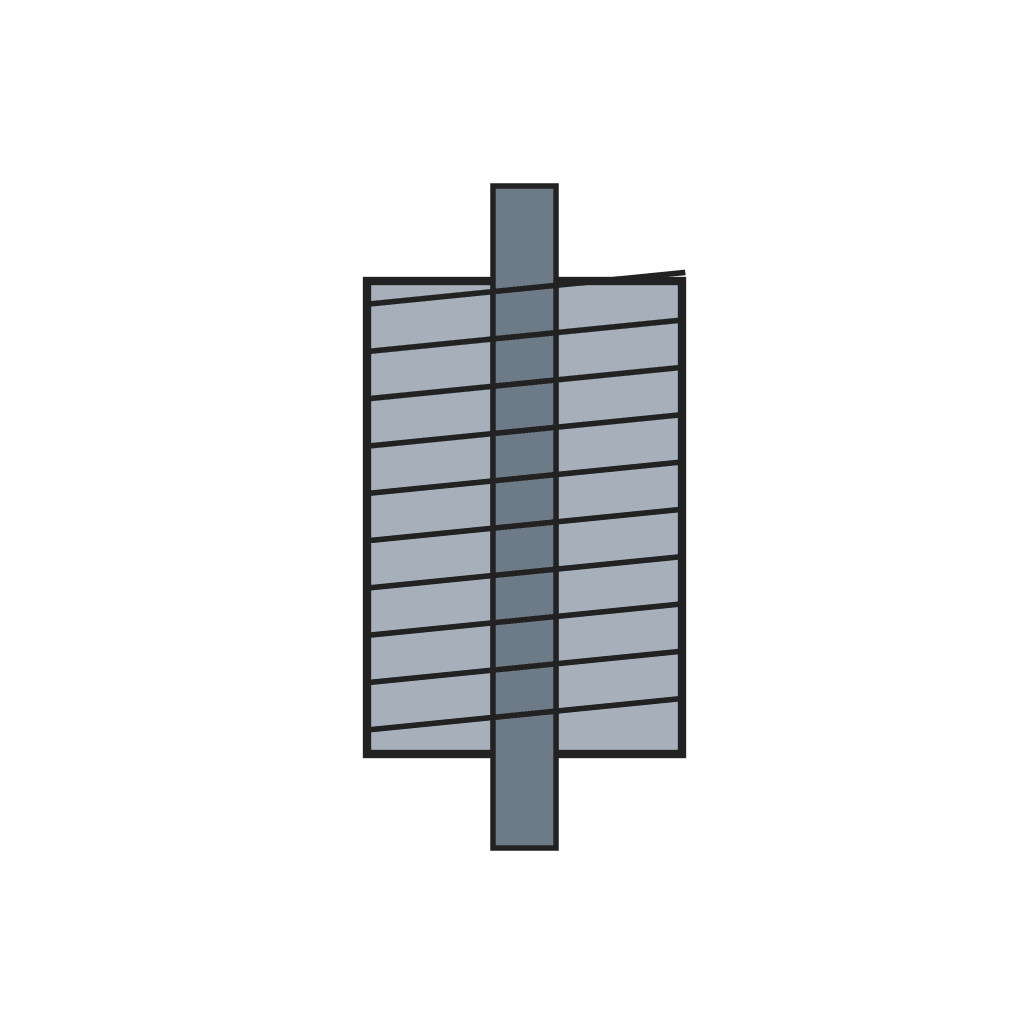

Knurled Worm Gear for an Adjustable Spanner, Thread Cut to the Rack

The worm of an adjustable spanner is a short screw on a pin: its thread engages the rack on the movable jaw, so turning it with the thumb opens or closes the jaw, and its rim is knurled for grip (Haist, US 2,112,840, 1938). This one is turned from mild steel, its thread cut on the lathe to the pitch of the jaw's rack. Method and sizes are ours. The picture: Haist's patent drawing.

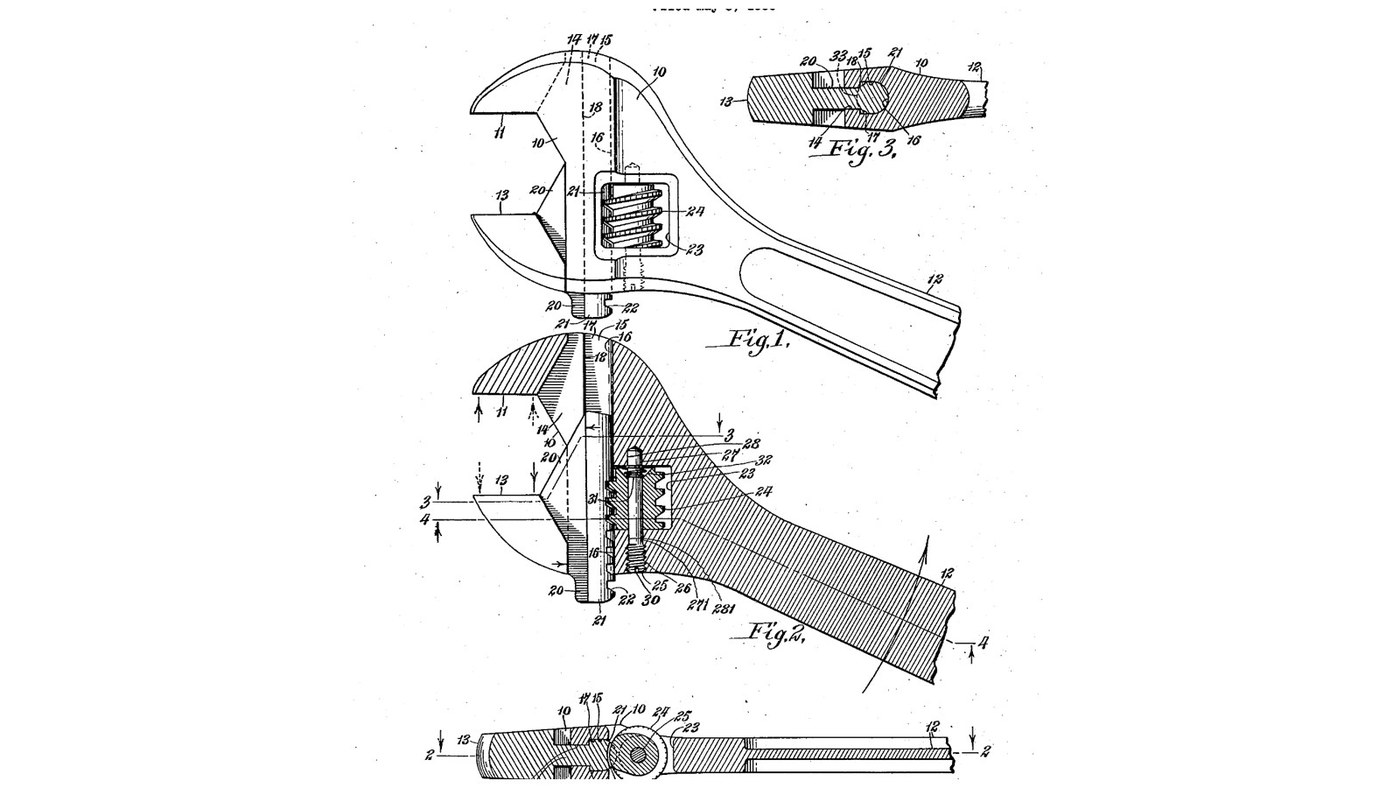

Lanjutan
Half a day

Arahan

1

Measure the rack

Measure the pitch of the teeth on the movable jaw's rack with the pitch gauge, and the height of the opening the worm sits in.

Alatan diperlukan:

Tolok pic benangTolok pic benang
Angkup Digital 6 InciAngkup Digital 6 Inci
2

Turn and bore

Chuck the mild steel bar, face it, turn it to the worm's outside diameter, and centre-drill and drill it through for the pin.

Bahan untuk langkah ini:

Bar keluli lembutBar keluli lembut1 keping

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Cuk pelarik 3 rahangCuk pelarik 3 rahang
Mata alat pelarikMata alat pelarik
Set gerudi pemusatSet gerudi pemusat
Set Mata GerudiSet Mata Gerudi
Minyak pemotongMinyak pemotong
Angkup Digital 6 InciAngkup Digital 6 Inci
Cermin mata keselamatanCermin mata keselamatan
3

Cut the thread

Set the lathe's gearing to the rack's pitch and single-point cut the thread along the worm's length, testing against the rack until it runs smoothly.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Mata alat pelarikMata alat pelarik
Minyak pemotongMinyak pemotong
Tolok pic benangTolok pic benang
4

Knurl the rim

Run the knurling tool lightly over the thread crests to roughen them for the thumb, without closing the thread.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Alat kelarAlat kelar
Minyak pemotongMinyak pemotong
5

Part off and fit

Part the worm off a little short of the opening's height, file off the burrs, and check it turns freely on its pin in the opening.

Alatan diperlukan:

Pahat pemotong pelarikPahat pemotong pelarik
Set KikirSet Kikir
Angkup Digital 6 InciAngkup Digital 6 Inci

Bahan

1

Alatan Diperlukan

12

Blueprint ini membuat
