Nichrome Wire: Nickel and Chromium Fused, Drawn and Annealed
Nichrome is the heating wire of toasters and irons. Albert Marsh patented it in 1906: nickel with less than 25 % chromium, drawn into wire and annealed, with about fifty times the resistance of copper and great resistance to oxidation when hot. Iron, he wrote, will not do. Elwood Haynes (1907) fused pure, carbon-free nickel and chromium in a magnesia crucible under an oxyhydrogen flame. White heat: face shield and gloves.

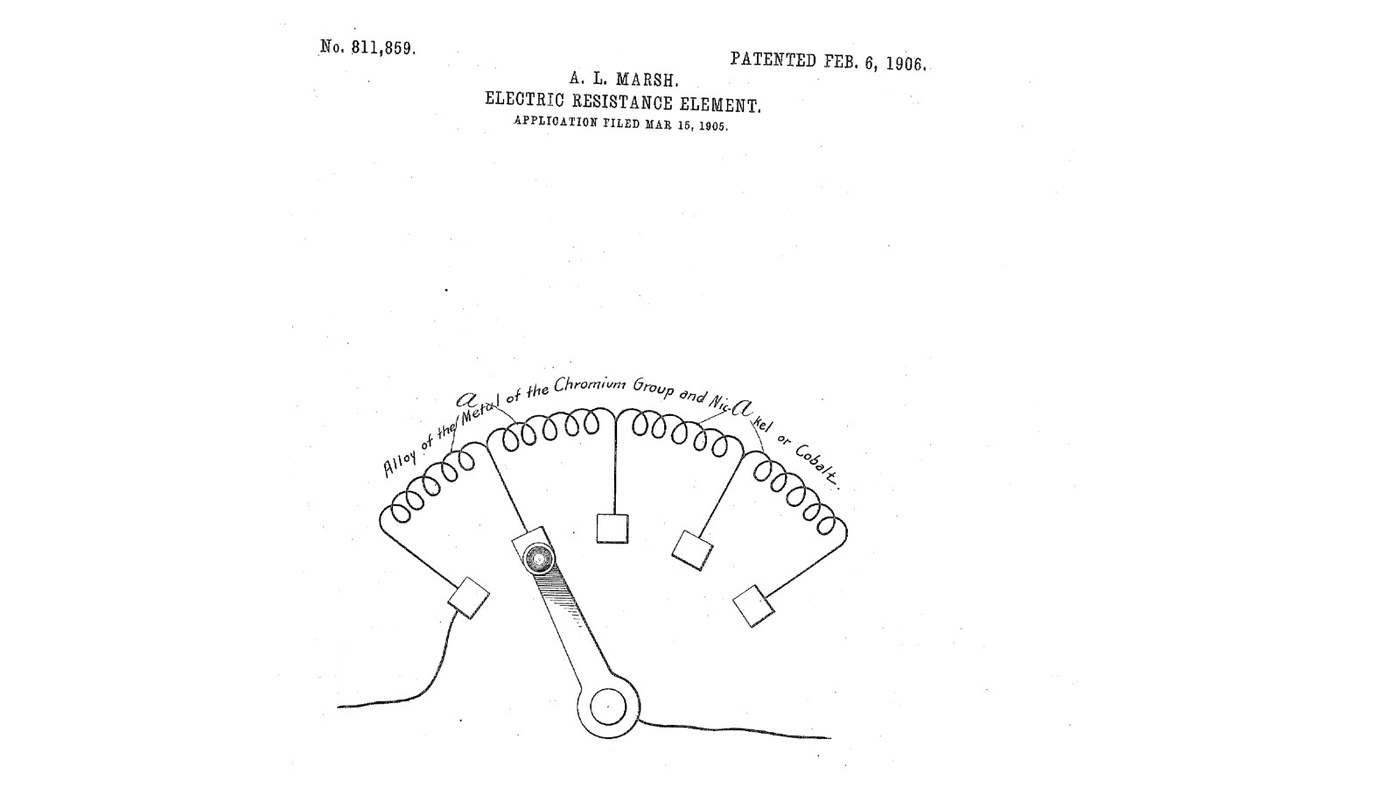

The picture: Marsh's patent drawing, a rheostat wound with the alloy (US 811,859).
Lanjutan
3 days
Arahan
1
1
Weigh 85 nickel to 15 chromium
Weigh 85 nickel to 15 chromium
Cut 85 g of nickel sheet into small pieces and weigh 15 g of chromium: Marsh's own example. Both must be pure and free of carbon.
Bahan untuk langkah ini:
Kepingan nikel85 g
Logam Kromium15 gAlatan diperlukan:
Sepit pemotong logam
Neraca dua piring2
2
Fuse under the oxyhydrogen flame
Fuse under the oxyhydrogen flame
Put the metals in a magnesia crucible, set it in a furnace lined with magnesia, and heat it with the oxyhydrogen blowpipe until both have melted together.
Alatan diperlukan:

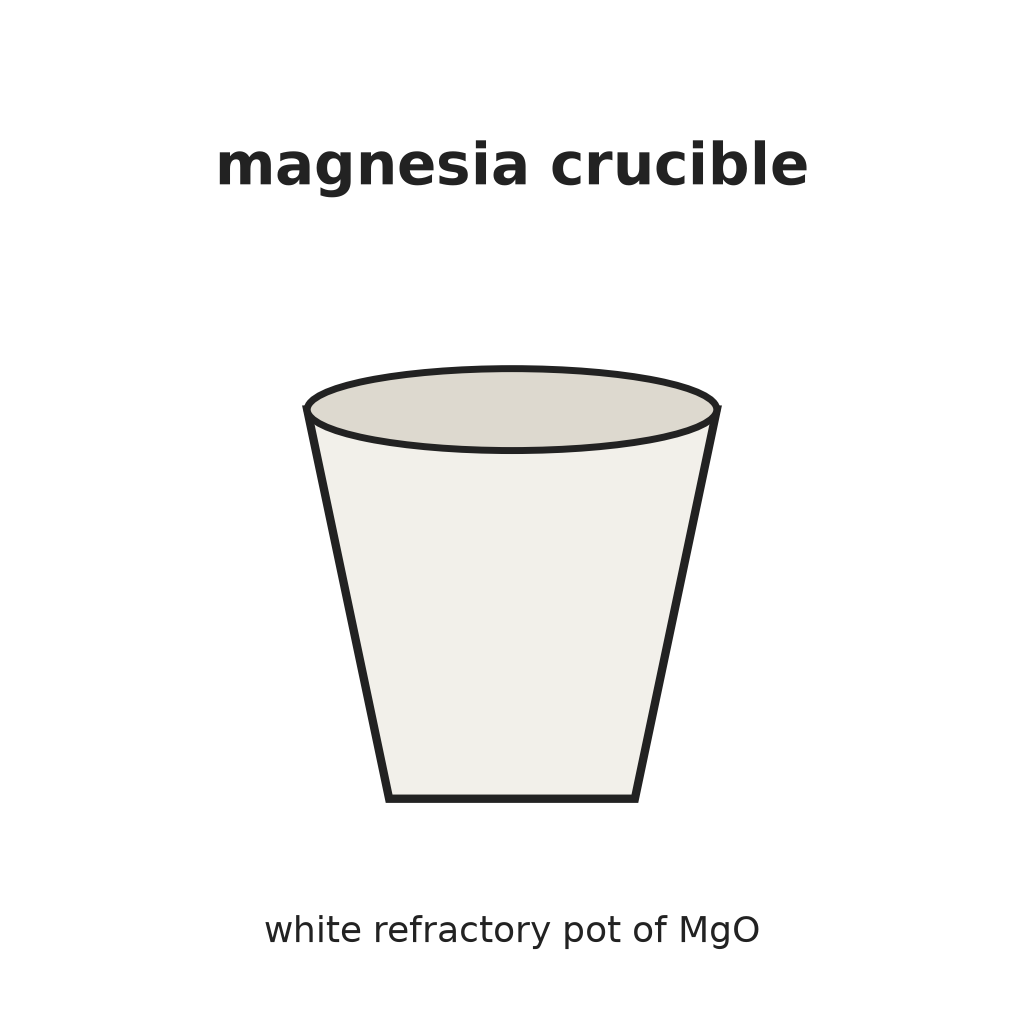

Krusibel Magnesia
Magnesium oksida

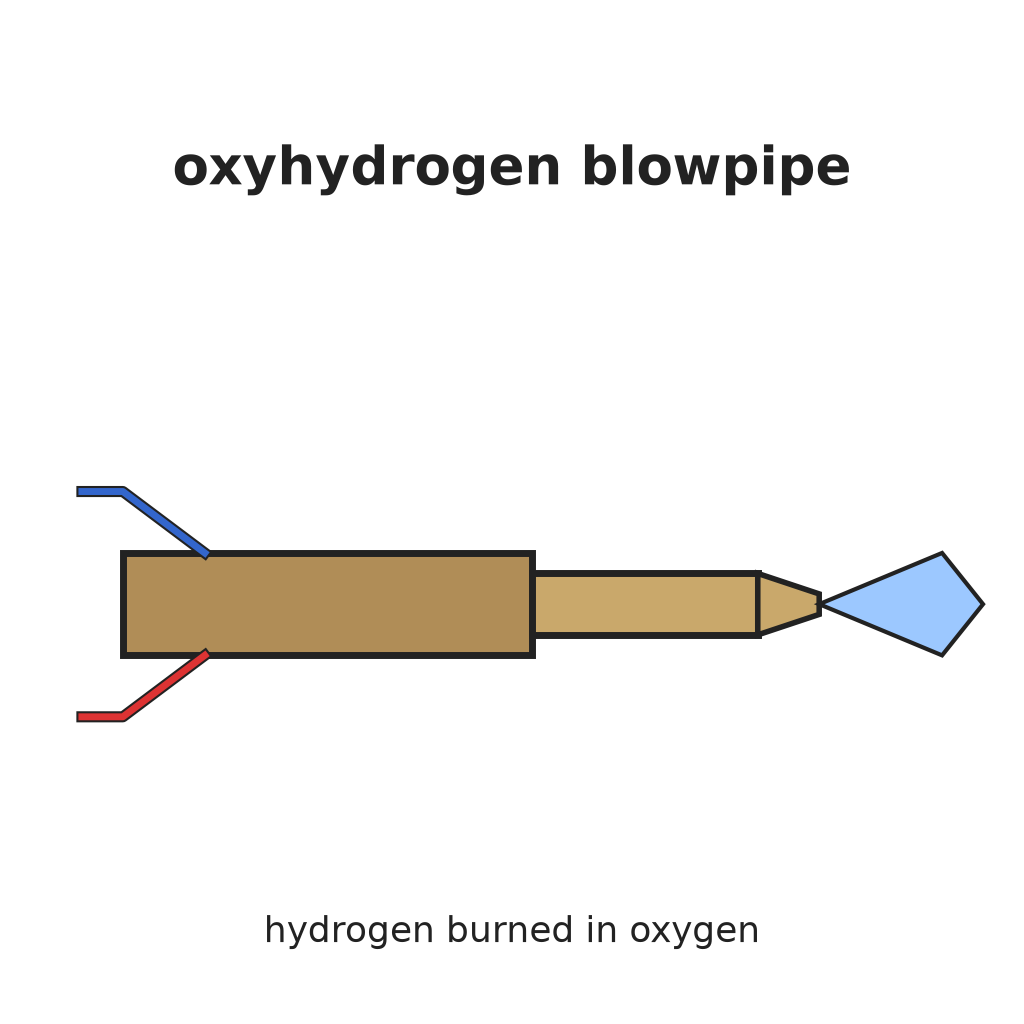

Paip Tiup Oksihidrogen
Penyepit Mangkuk Pijar
Perisai Muka
Sarung Tangan Kulit3
3
Cast a rod
Cast a rod
Pour the alloy into a narrow mould to get a rod that will start in the largest hole of the drawplate.
Alatan diperlukan:
Acuan jongkongPenyepit Mangkuk PijarPerisai MukaSarung Tangan Kulit4
4
Draw and anneal
Draw and anneal
Draw the rod down through the drawplate one hole at a time, as in the drawplate blueprint, and anneal it in the furnace whenever it gets hard. Marsh gives no annealing temperature. Stop at 0.41 mm (0.016 in).
Alatan diperlukan:
Plat tarik keluli
Playar tarik
Pelincir tarik dawai
Relau Arang
MikrometerSarung Tangan Kulit5
5
Check the resistance
Check the resistance
Measure one metre with the multimeter. Marsh's 15 % wire of this size measured about 2.3 ohms per foot, which is 7.5 ohms per metre.
