Pulley Wheel Set: Ten Grooved Hardwood Pulleys Turned in Graded Sizes

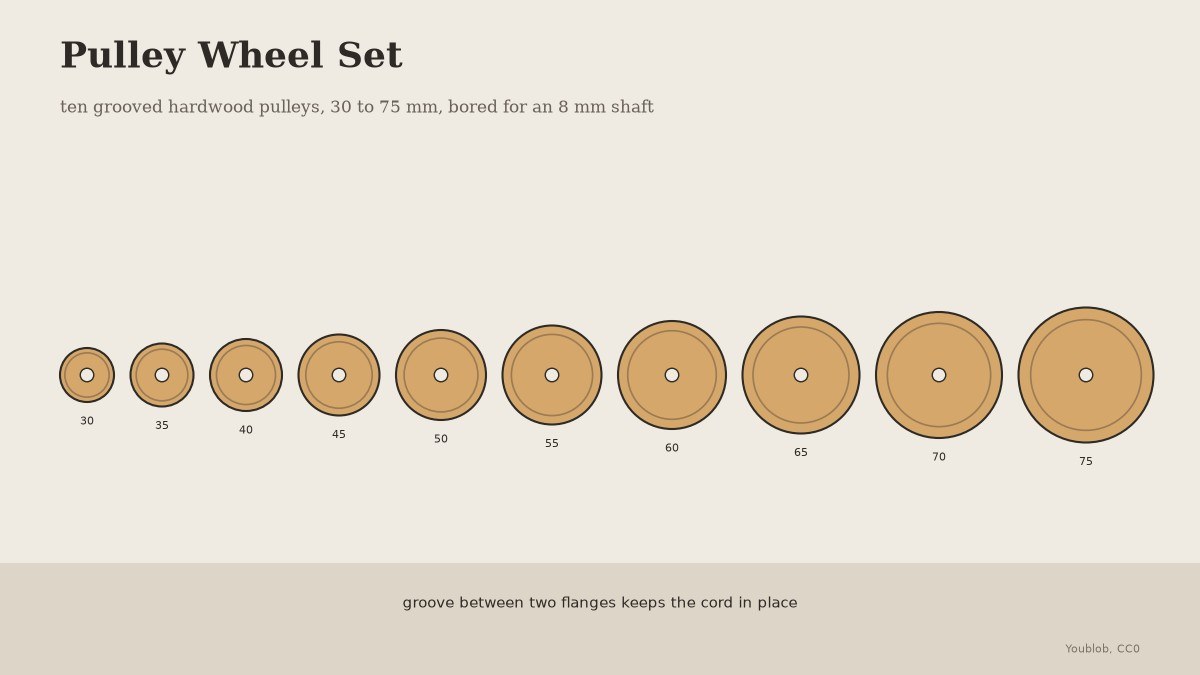

A pulley is a wheel on a shaft with a groove round its rim that keeps the cord or belt in place (Wikipedia, Pulley). This set is ten hardwood pulleys from 30 to 75 mm, each bored for an 8 mm dowel shaft, so any two can be keyed to one shaft for experiments such as the differential pulley. Sizes and method are ours. The picture: our drawing.
Pertengahan
1 day

Arahan

1

Cut the blanks

Cut ten round blanks from 18 mm hardwood with hole saws, from 30 to 75 mm in steps of 5 mm, each a few millimetres oversize.

Bahan untuk langkah ini:

Papan Kayu KerasPapan Kayu Keras1 keping

Alatan diperlukan:

Set gergaji lubangSet gergaji lubang
Gerudi TiangGerudi Tiang
Cermin mata keselamatanCermin mata keselamatan
2

Bore the shaft hole

Bore each centre 8 mm, square to the face, for the dowel shaft.

Alatan diperlukan:

Gerudi TiangGerudi Tiang
Set Mata GerudiSet Mata Gerudi
Angkup Digital 6 InciAngkup Digital 6 Inci
3

Turn rim and groove

Mount each blank on the lathe, turn the rim true to its size, and cut a groove round it between two flanges, about as wide as the cord. Measure each finished diameter at the bottom of the groove and write it on the face.

Alatan diperlukan:

Mesin pelarik kayuMesin pelarik kayu
Pinggan muka pelarikPinggan muka pelarik
Pahat larik cekungPahat larik cekung
Pahat pemotong pelarikPahat pemotong pelarik
Angkup Digital 6 InciAngkup Digital 6 Inci
Cermin mata keselamatanCermin mata keselamatan
4

Key hole and finish

Drill a small hole through the hub of each pulley beside the shaft hole for a pin, so two pulleys can be pinned together to turn as one. Sand and oil them.

Bahan untuk langkah ini:

Minyak Biji RamiMinyak Biji Rami20 ml

Alatan diperlukan:

Gerudi TiangGerudi Tiang
Set Mata GerudiSet Mata Gerudi
Pelbagai kertas pasirPelbagai kertas pasir
Kain buruk kapasKain buruk kapas
