Wing Nut: Sand-Cast in Brass, Drilled and Tapped

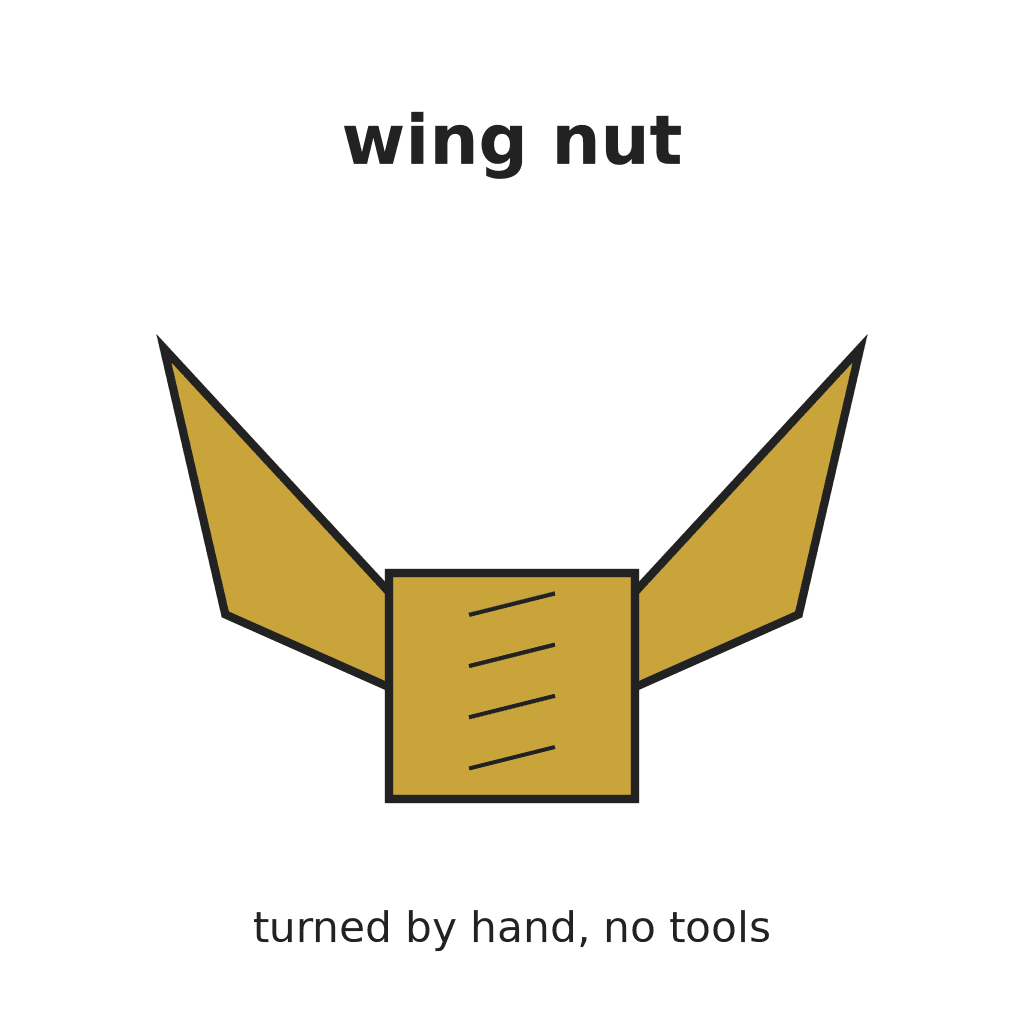

A wing nut has two wings so it can be turned by hand without tools. The standard (ASME B18.6.9) sorts them by how they are made: cold forged, hot forged, die cast or stamped from sheet. In a workshop the cast kind can be made by sand casting brass from a wooden pattern, then drilling and tapping the hole. Method and sizes are ours. The picture: our drawing.
Pertengahan
1 day

Arahan

1

Make the pattern

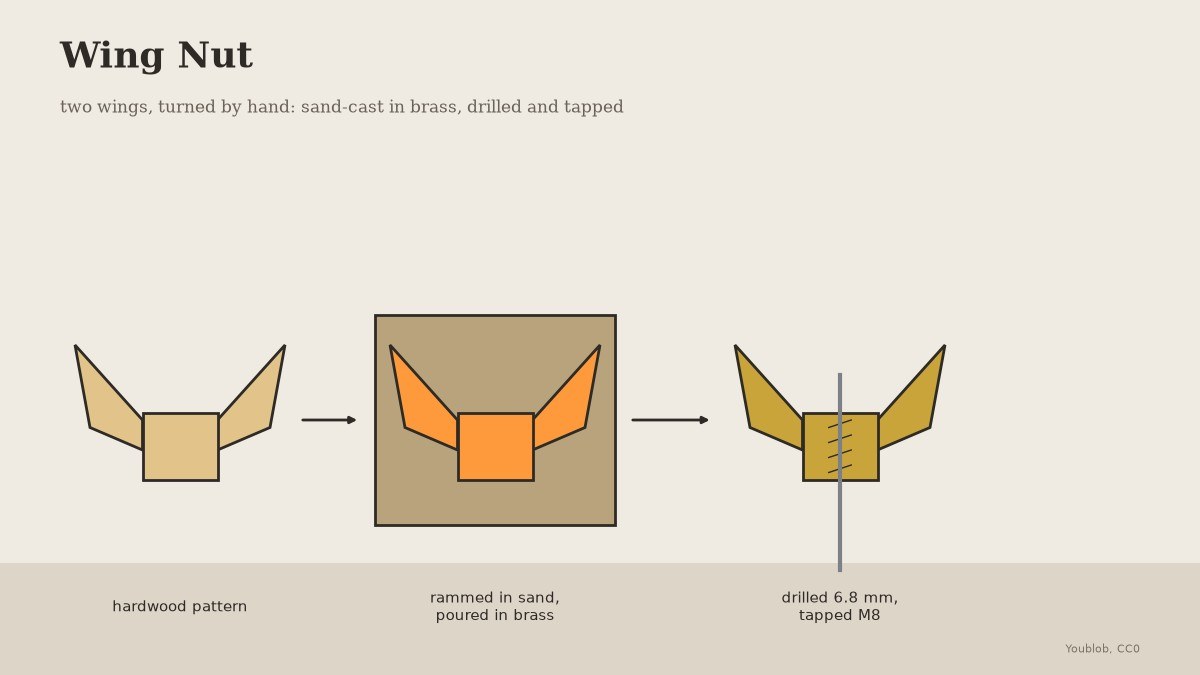

Saw and file a hardwood pattern: a round boss 16 mm across and 12 mm high with two flat wings rising from opposite sides, 40 mm tip to tip. Taper every face a little so it draws from the sand. Make several nuts at once from one mould.

Alatan diperlukan:

Blok Kayu KerasBlok Kayu Keras
Gergaji LengkungGergaji Lengkung
Set KikirSet Kikir
Angkup Digital 6 InciAngkup Digital 6 Inci
2

Ram the mould

Ram the patterns up in the flask, draw them, and cut a sprue and runners to each cavity.

Alatan diperlukan:

Pasir tuanganPasir tuangan
Kotak acuanKotak acuan
Penyodok tanganPenyodok tangan
3

Melt and pour

Melt the brass in a clay crucible in the furnace and pour the mould full in one go. Let it cool.

Bahan untuk langkah ini:

Jongkong loyangJongkong loyang300 g
ArangArang1 as required

Alatan diperlukan:

Mangkuk Pijar Tanah Liat DalamMangkuk Pijar Tanah Liat Dalam
Relau bataRelau bata
Hembusan AnginHembusan Angin
Penyepit Mangkuk PijarPenyepit Mangkuk Pijar
Sarung tangan kimpalanSarung tangan kimpalan
Apron KulitApron Kulit
Perisai MukaPerisai Muka
4

Clean up

Shake out, saw off the runners and file the wings smooth and the boss faces flat.

Alatan diperlukan:

Gergaji BesiGergaji Besi
Ragum BangkuRagum Bangku
Set KikirSet Kikir
5

Drill and tap

Drill the boss through square to its face with the tapping drill for M8 (6.8 mm), then tap M8 with cutting oil. Check it runs on M8 threaded rod.

Alatan diperlukan:

Gerudi TiangGerudi Tiang
Set Mata GerudiSet Mata Gerudi
Ragum BangkuRagum Bangku
Set pemotong ulirSet pemotong ulir
Pemutar tap ulirPemutar tap ulir
Minyak pemotongMinyak pemotong
Rod berbenangRod berbenang
Cermin mata keselamatanCermin mata keselamatan
