CNC-frezowanie drewnianego znaku — cięcie sterowane komputerowo

Zaprojektuj drewniany znak w oprogramowaniu wektorowym/CAM i wytnij go na frezarce CNC, która za pomocą obracającego się, sterowanego komputerowo narzędzia frezuje tekst, grafiki i kształty w drewnie z precyzją niemożliwą do osiągnięcia ręcznie. CNC frezowanie łączy tradycyjną stolarkę z cyfrową produkcją, pozwalając powtarzalnie wytwarzać złożone projekty na podstawie plików cyfrowych.
Średniozaawansowany
1-2 godziny (projekt), 1-3 godziny (obróbka)

Instrukcje

1

Zaprojektuj znak w oprogramowaniu CAD/CAM

Otwórz oprogramowanie CAM i ustaw wymiary materiału (rozmiar i grubość deski). Wpisz tekst, używając odpowiedniej czcionki — czcionki szeryfowe oraz pogrubione bezszeryfowe dają najczytelniejsze efekty przy grawerowaniu V-carve, natomiast bardzo cienkie czcionki mogą być zbyt wąskie, by frez mógł wejść w materiał. Dodaj elementy dekoracyjne: obramowania, grafiki lub ozdobne przegrody. W przypadku tekstu V-carve wybierz ścieżkę narzędzia V-carve — oprogramowanie automatycznie oblicza głębokość frezowania na podstawie szerokości liter i kąta frezu V, dzięki czemu litery są płytkie przy cienkich kreskach, a głębokie przy grubych, naśladując ręcznie wycinane litery na szyldach. W przypadku tekstu wypukłego (tekstu wystającego ponad wgłębione tło) użyj ścieżki kieszeni, która usuwa tło wokół liter.

Materiały do tego kroku:

Deska z drewna liściastegoDeska z drewna liściastego1 board, sized for your sign sztuka

Potrzebne narzędzia:

Ploter frezujący CNCPloter frezujący CNC
Frezy do frezarkiFrezy do frezarki
Pakiet dodatków do FreeCADPakiet dodatków do FreeCAD
Taśma dwustronnaTaśma dwustronna
2

Generuj ścieżki narzędzi i podgląd

Wybierz odpowiednią frezę dla każdej operacji: frezę V o kącie 60 lub 90 stopni do grawerowania tekstu metodą V-carving (60 stopni daje drobniejsze i głębsze cięcia; 90 stopni daje szersze i płytsze cięcia), oraz frez palcowy płaski (3-6mm) do wybierania kieszeni wokół wypukłych elementów lub do wycinania konturu znaku. Ustaw posuw i prędkość wrzeciona zgodnie z Twoją CNC maszyną i materiałem — dla twardego drewna frezy V zwykle pracują przy 15 000-20 000 RPM z posuwem 1000-2000mm/min. Przed cięciem podejrzyj symulację ścieżki narzędzia w oprogramowaniu, aby zweryfikować wynik: sprawdź, czy cały tekst jest poprawny, czy żadne elementy nie wykraczają poza krawędzie tablicy oraz czy szacowana głębokość cięcia nie przekracza grubości materiału. Wyeksportuj ścieżki narzędzi jako G-code (język sterowania numerycznego, który maszyny CNC odczytują).

3

Zabezpiecz obrabiany element i ustaw punkt zerowy

Zamocuj płytę do stołu frezarki CNC przy użyciu zacisków, taśmy dwustronnej lub obu tych metod jednocześnie. Płyta nie może się przesuwać podczas cięcia — nawet 0,5 mm przesunięcia zaburza wyrównanie cięć wielokrotnych i może złamać frez. Zamontuj odpowiedni frez w uchwycie zaciskowym i dokręć go pewnie. Ustaw punkt zerowy XY maszyny (punkt zero) tak, aby odpowiadał punktowi ustawionemu w oprogramowaniu CAM (zwykle lewy dolny róg lub środek projektu). Ustaw punkt zerowy Z (zerową wysokość), ostrożnie opuszczając frez, aż lekko dotknie powierzchni drewna. To zerowe położenie zapewnia, że maszyna wycina na właściwą głębokość. Wykonaj przebieg próbny w powietrzu (uniesienie frezu 10 mm nad powierzchnię i uruchomienie programu), aby sprawdzić, czy ścieżka narzędzia mieści się w granicach płyty.

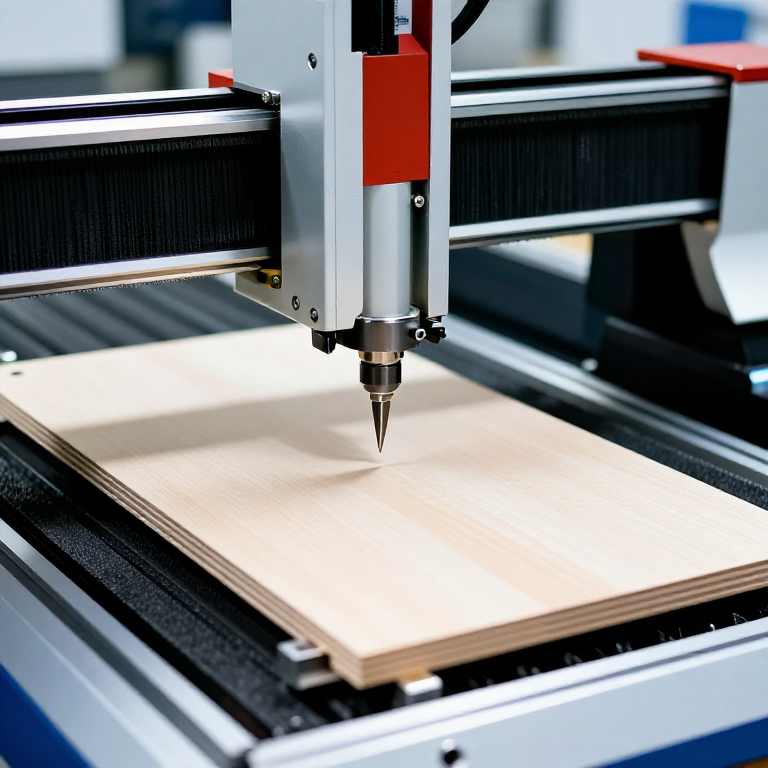

Krok 3 - Image 1
4

Uruchom program CNC

Uruchom wrzeciono i rozpocznij program frezowania. Maszyna CNC precyzyjnie podąża za wygenerowanymi ścieżkami narzędzia, przesuwając obracające się ostrze przez drewno z zaprogramowaną prędkością posuwu i na zaprogramowaną głębokość. Grawerowanie tekstu metodą V-carving tworzy satysfakcjonującą sekwencję, ponieważ każda litera wyłania się z drewna z ostrymi, czystymi krawędziami. Pozostań w pobliżu, aby monitorować problemy: nasłuchuj nietypowych dźwięków (drgania wskazują, że posuw jest zbyt szybki lub ostrze jest stępione), obserwuj, czy ostrze nie pęka, i sprawdź, czy głębokość cięcia jest prawidłowa. Jeśli wykonywane są wielokrotne operacje ścieżek narzędzia (V-carving, a następnie czyszczenie kieszeni), maszyna może zatrzymać się między operacjami w celu wymiany ostrza — załóż właściwe ostrze, ponownie wyzeruj oś Z do wierzchołka nowego ostrza i kontynuuj.

5

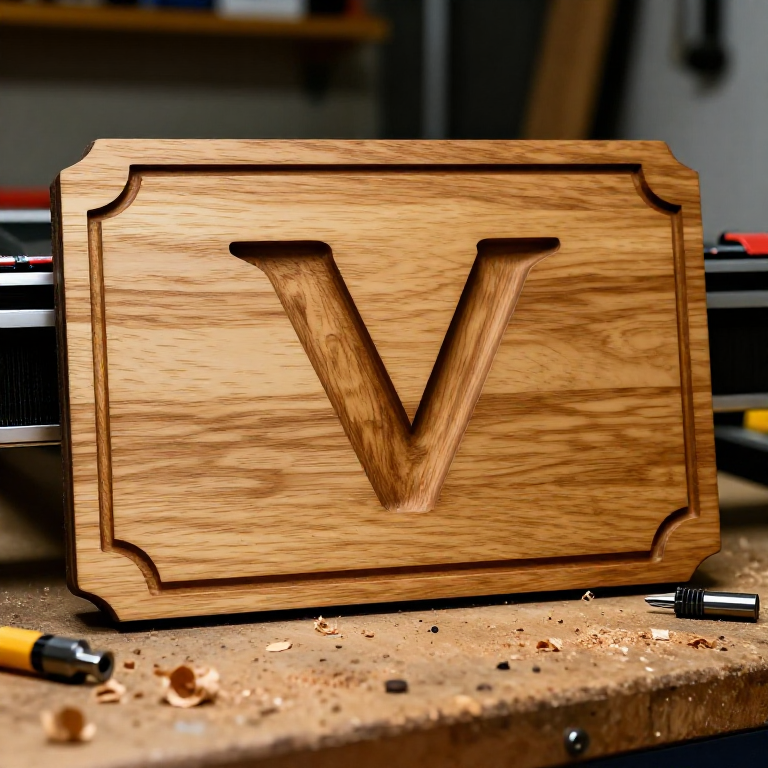

Wykończenie znaku

Po zakończeniu obróbki usuń znak z CNC stołu roboczego i wyczyść wióry drzewne z wyfrezowanych obszarów za pomocą sztywnej szczotki lub sprężonego powietrza. Lekko wyszlifuj płaską powierzchnię papierem ściernym o gradacji 220, aby usunąć włoski i uniesione włókna powstałe przez frezę. Nie szlifuj wnętrza liter wycinanych w kształcie litery V — ostre krawędzie są kluczowym elementem wizualnym, a szlifowanie je zaokrągla. Aby uzyskać efekt dwukolorowy, pomaluj wyfrezowane obszary kontrastującym kolorem (na przykład czarną farbą na orzechu), a następnie wyszlifuj płaską powierzchnię, aby usunąć farbę z wyższych partii, pozostawiając kolor jedynie w wgłębieniach. Nałóż przezroczyste wykończenie (poliuretan do znaków zewnętrznych, olej duński lub wosk do wewnętrznych), aby zabezpieczyć drewno i podkreślić słoje. CNC-frezowane znaki łączą ciepło i naturalne piękno ręcznie rzeźbionego drewna z precyzją i powtarzalnością cyfrowej produkcji.

Materiały

1

Wymagane narzędzia

6

Według tego planu powstaje

CC0 Domena publiczna

Ten plan jest udostępniany na licencji CC0. Możesz go swobodnie kopiować, modyfikować, rozpowszechniać i wykorzystywać do dowolnych celów, bez konieczności uzyskiwania zgody.

Wesprzyj Makera kupując produkty przez jego plan, za co zarabia Prowizja Makera ustalony przez sprzedawców, lub stwórz nową iterację tego planu i dołącz go jako połączenie w swoim własnym planie, aby dzielić się przychodami.
