Пила, которая движется над заготовкой: один шарнир, любой угол

Отключите станок. Все действия на этом этапе выполняются при выключенном питании и вынутой вилке. Упор является базой, и рычаг должен быть перпендикулярен ему. Зажмите широкую, заведомо прямую доску к упору. Выдвиньте каретку, приложите угольник к упору и подведите его полотно к корпусу пильного диска — не к зубьям, которые разведены в стороны и дадут ложные показания на величину развода. Проверьте в ближнем и в дальнем положении хода. Если показания меняются, рычаг не перпендикулярен, и шаг 4 покажет, чего это стоит на широкой доске. Регулируйте по индексу рычага, а не подкладками под упор. Упор — расходный элемент: в него врезаются каждый раз при изменении угла наклона полотна, и станок, выставленный по жертвенной детали, выйдет из прямоугольности при первой же её замене. Запишите дату проверки в блокнот. Радиальную пилу, которую ударяли, передвигали или одалживали, считают вышедшей из прямоугольности, пока не доказано обратное.

Патент называется «Деревообрабатывающий инструмент с электроприводом», и его суть — в движении, а не в резке. Двигатель с циркулярной пилой подвешен на раме над рабочим столом. Рама поворачивается вокруг точки крепления SINGLE, поэтому пилу можно развернуть для реза под любым горизонтальным углом, в то время как ось поворота — а значит, и точка, через которую проходит линия реза, — остаётся на месте. Та же конструкция наклоняется так, что ось пилы смещается относительно стола, что даёт скос. Совместив оба движения, можно получить сложный рез за одну настройку. Картер также разместил электрические органы управления в **рукоятке пистолетного типа** на каретке, через два года после того, как Black and Decker запатентовала такую рукоятку для дрели. Эта форма уже вышла за пределы инструмента, для которого была придумана, — и в этом тихая история всей этой серии. Для мастера важнее всего утверждение о едином шарнире. На стусловой коробке заготовку приходится выставлять заново для каждого угла, и погрешность накапливается при каждом повторе. Здесь заготовка остаётся прижатой к упору, и движется только рычаг, поэтому базовая поверхность никогда не смещается. Это та же дисциплина, что и разметка каждого лада от порожка, а не от предыдущего лада.

Установите упор на 45 градусов и выпилите четыре торцовых среза под углом из одной доски, не меняя настройку между резами. Соберите их на сухо в рамку и зажмите её. Четыре реза под 45 градусов дают в сумме 360 градусов только в том случае, если каждый рез действительно выполнен под 45. Поднесите рамку к свету в каждом углу. Зазор снаружи означает, что угол меньше 45; зазор внутри означает, что он больше. Поскольку погрешность проявляется четыре раза, рамка показывает неисправность, которую один рез мог бы скрыть, — по той же причине, по которой механик проверяет угольник, переворачивая его, а не доверяя шкале. Измерьте зазор щупом и запишите результат. Затем уменьшите поправку на шкале угла вдвое и выпилите ещё четыре реза. Обычно двух итераций достаточно, чтобы зазор закрылся. Техника безопасности, и на этом станке она обязательна: держите защитный кожух опущенным, держите руки вне траектории пилы на всём протяжении хода и **удерживайте каретку, не позволяя ей двигаться на вас**. Шаг 4 показывает, почему она стремится это делать.

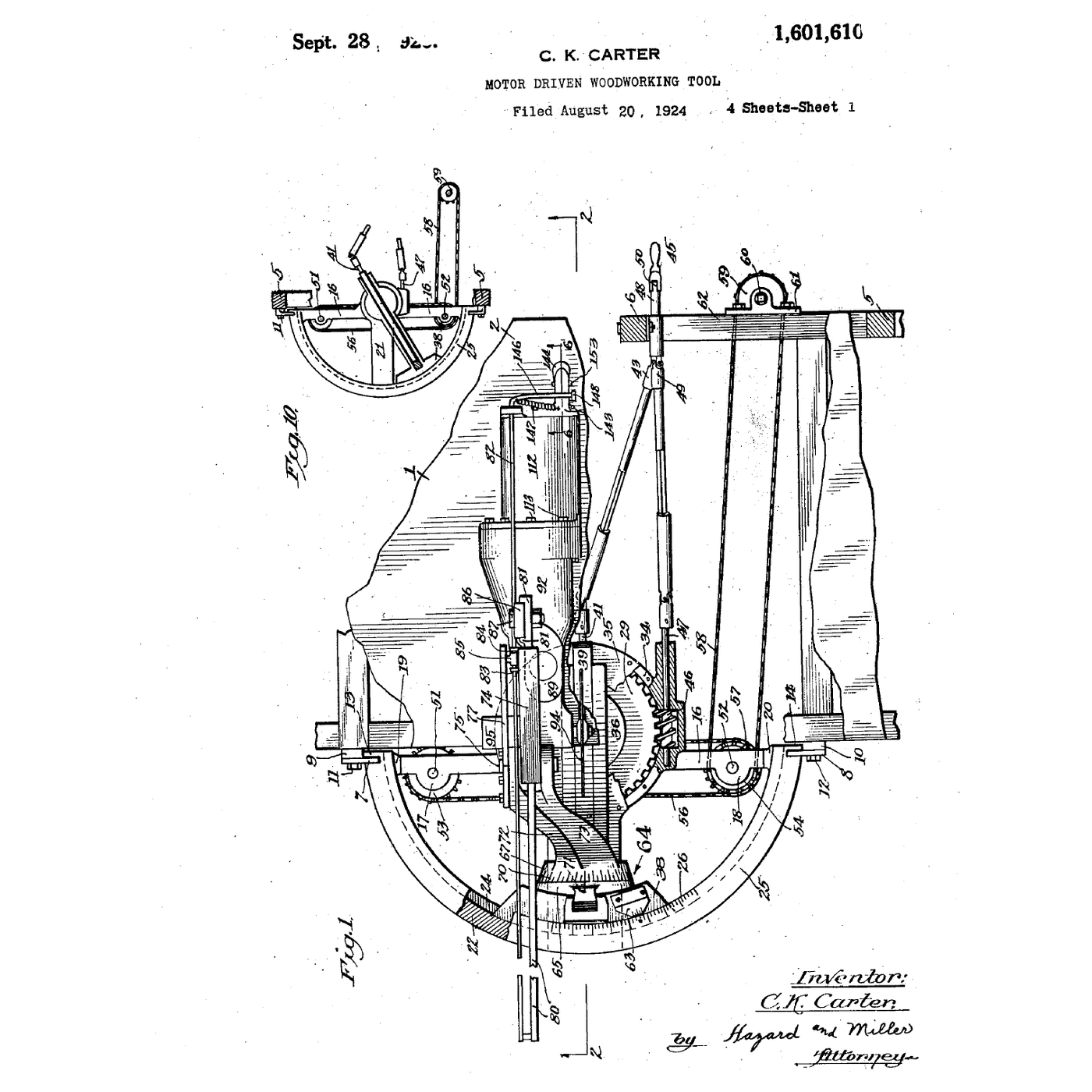

**US 1,601,610**, Чарльз К. Картер из Лос-Анджелеса, Калифорния. Подан 20 августа 1924 года, выдан 28 сентября 1926 года, на четырёх листах чертежей. Давно истёк срок действия. Радиальную пилу обычно приписывают Раймонду ДеВолту, чья машина 1922 года и построенная вокруг неё компания сделали этот тип известным. Патент Картера — отдельный, современный ответ на тот же вопрос; источники расходятся в вопросе приоритета, и этот корпус приводит обе версии, не выбирая победителя. Бесспорна общая для них идея: подвести инструмент к заготовке на рычаге и позволить одному шарниру обслуживать каждый угол. Полвека эта машина была центром небольшой мастерской, поскольку она выполняет поперечный раскрой, распиловку под углом, скос кромок, пазы и — плохо — продольный раскрой. Затем протяжная торцовочная пила с ползуном забрала поперечный раскрой, а циркулярный станок со столом — продольный, и радиальная пила осталась ни с одной из этих задач в полной мере. **Честные ограничения.** Она подаёт заготовку сама, как показано в шаге 4, что делает продольный раскрой на ней действительно опасным, а поперечный — вопросом сдержанности. Ей нужна большая постоянная площадь и стол, который остаётся ровным. Она теряет прямоугольность, если что-либо сдвинет колонну. А регулировки, которые делают её универсальной, — те же самые, что позволяют ей сбиваться: каждая степень свободы — это также способ ошибиться.
