Удар по болту вместо упора на него

Возьмите болт с гайкой и зажмите в слесарных тисках, под гайку положите простую шайбу. Наживите гайку гаечным ключом до упора, затем продолжайте затягивать и отметьте момент, когда в работу включается всё ваше тело — ноги упираются, плечо фиксируется. Теперь ослабьте гайку и выполните ту же работу ударным гайковёртом. Инструмент грохочет, гайка движется, а ваше запястье почти ничего не замечает. Именно это наблюдение и объясняет данная ступень. Затем сделайте главное. Затяните гайковёртом, остановитесь и приложите динамометрический ключ к той же гайке, чтобы узнать, какой момент она реально получила. Запишите число. Повторите ещё three раза с тем же временем нажатия спускового крючка, на той же гайке и том же болте. Вы получите четыре разных результата. Ударный гайковёрт предназначен для MOVING крепежа, а не для его точной затяжки, и разброс, который вы только что измерили, — причина, по которой каждое ответственное соединение доводят динамометрическим ключом, даже в мастерской, полной ударного инструмента.

Патент Амтсберга называется «Ударная муфта», и причина кроется в этом механизме. Выходной шпиндель несёт **наковальню** с разнесёнными лапами. Вокруг неё на опорах сидят **ударные кулачки**, закреплённые на штифтах, проходящих PARALLEL к оси наковальни, так что каждый кулачок может качаться внутрь и наружу, а не скользить. В патенте такое расположение называется компоновкой «беличья клетка». **Ведущий кулачок** толкает каждый кулачок в точке, смещённой относительно его собственной оси качания. Именно это смещение является основой конструкции: оно раскладывается на две составляющие — одна прижимает кулачок к лапе наковальни, а другая поворачивает кулачок OUT зацепления. Какая из них побеждает, зависит от того, насколько сильное сопротивление оказывает наковальня. Таким образом, цикл работает сам по себе. При свободном вращении кулачки остаются зацепленными, и наковальня вращается вместе с двигателем. Как только соединение начинает сопротивляться, составляющая расцепления преодолевает ведущую, кулачки отходят в сторону, узел молотка разгоняется почти на полный оборот, а сопряжённые кулачковые поверхности возвращают кулачки в зацепление для следующего удара. Ничто не задаёт время ударов. Собственное сопротивление соединения определяет, когда инструмент начинает бить, поэтому гайку, которая свободно вращается, ударный гайковёрт закручивает почти бесшумно и начинает стучать только тогда, когда гайка садится на место.

Хромованадиевые (хромовые) головки закалены для прочности, и они хрупкие. Ударные головки изготовлены из более вязкого, мягкого сплава и заметно толще по стенке — это не маркетинг, а конструкция, рассчитанная на другой вид разрушения. Сравните по одной головке каждого типа с помощью штангенциркуля: измерьте толщину стенки на приводном конце. Запишите оба значения. Затем посмотрите на покрытие — ударная головка с черным оксидным покрытием против блестящей хромированной. Ручная головка при плавной нагрузке деформируется, прежде чем разрушиться. Та же головка, принимающая сотню ударов в секунду, испытывает усталостную нагрузку, а твердая хрупкая стенка при повторяющихся ударах трескается, а затем разбрасывает осколки. В этом причина правила, и в этом же причина, по которой на ударной головке есть стопорный штифт и уплотнительное кольцо: удерживать части вместе и на наковальне. Защитные очки нужны для этого шага и для каждого шага, когда инструмент работает. Опасность не в крутящем моменте, а в осколке.

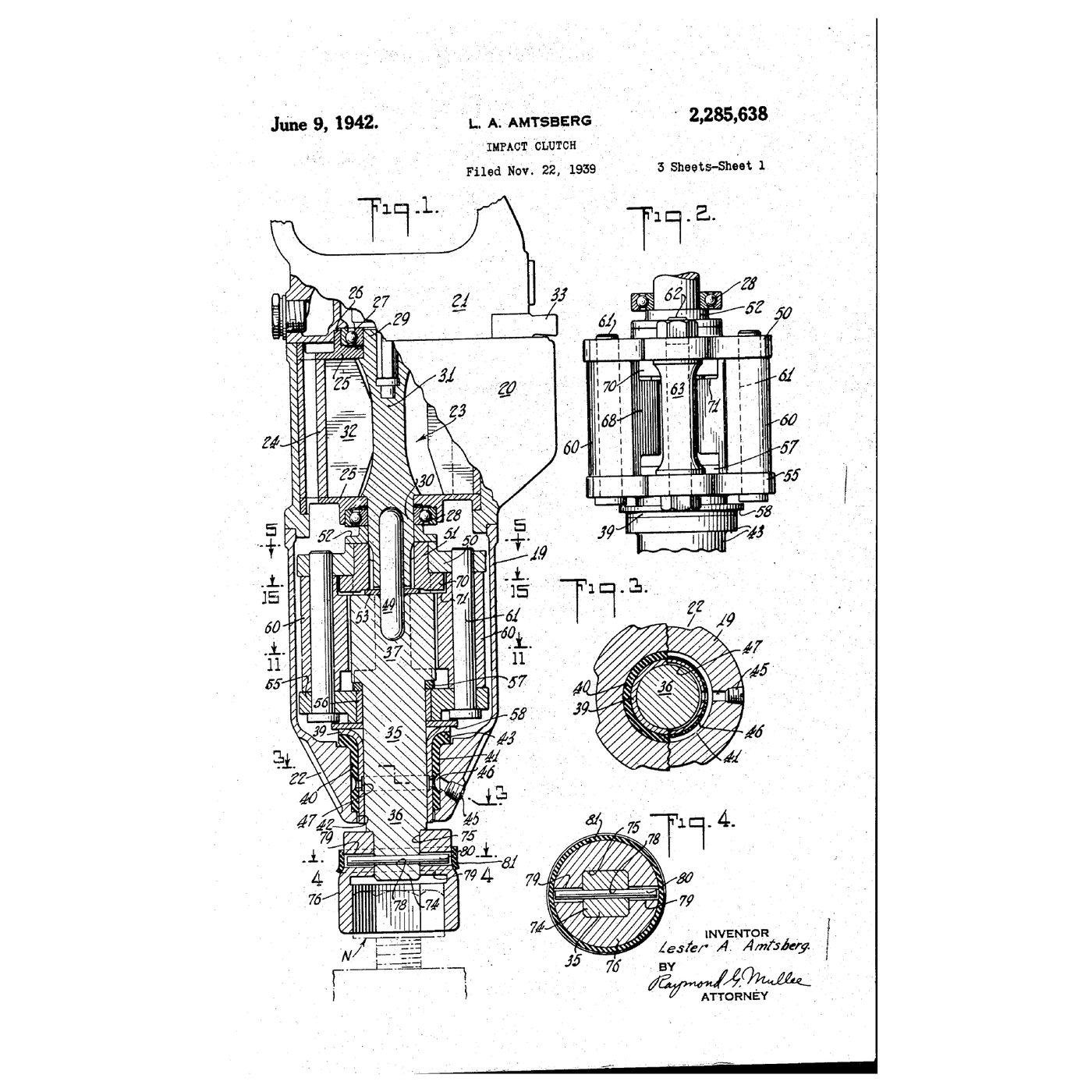

**US 2,285,638**, Лестер А. Амтсберг, цессионарий Chicago Pneumatic Tool Company. Подан 22 ноября 1939 года, выдан 9 июня 1942 года, с восемнадцатью чертежами, показывающими механизм при зацеплении, ударе, расцеплении и повторном зацеплении. Давно истёк срок действия. Chicago Pneumatic выпускала пневматические инструменты для промышленности, и ударный гайковёрт сначала возник как идея пневмоинструмента, а уже потом как электрической. Сжатый воздух даёт лёгкий и быстрый двигатель, что подходит механизму, который большую часть времени разгоняет небольшую массу. Электрические, а затем и аккумуляторные версии появились позже и сохранили муфту без изменений. Механизм Амтсберга не был первым ударным гайковёртом; ему предшествовали механизмы с «качающимся грузом». Преимуществом «беличьей клетки» была симметрия: кулачки, качающиеся на параллельных пальцах, остаются соосными с губками наковальни, тогда как качающийся груз может встать под углом и повредить собственные поверхности зацепления. **Честные ограничения.** Инструмент не может сообщить, до какого момента затяжки он дошёл, как это делает шаг 1, поэтому его применяют для докручивания и отворачивания заклинивших соединений, но никогда для окончательной затяжки. Он очень громкий, и такой шум быстро повреждает слух. Он не прощает использования головок, не предназначенных для него. А на мягком или хрупком соединении те же удары, которые открутят заржавевшую гайку, могут сорвать резьбу или сломать шпильку раньше, чем оператор это почувствует.
