Механический карандаш: подача тонкого грифеля винтом

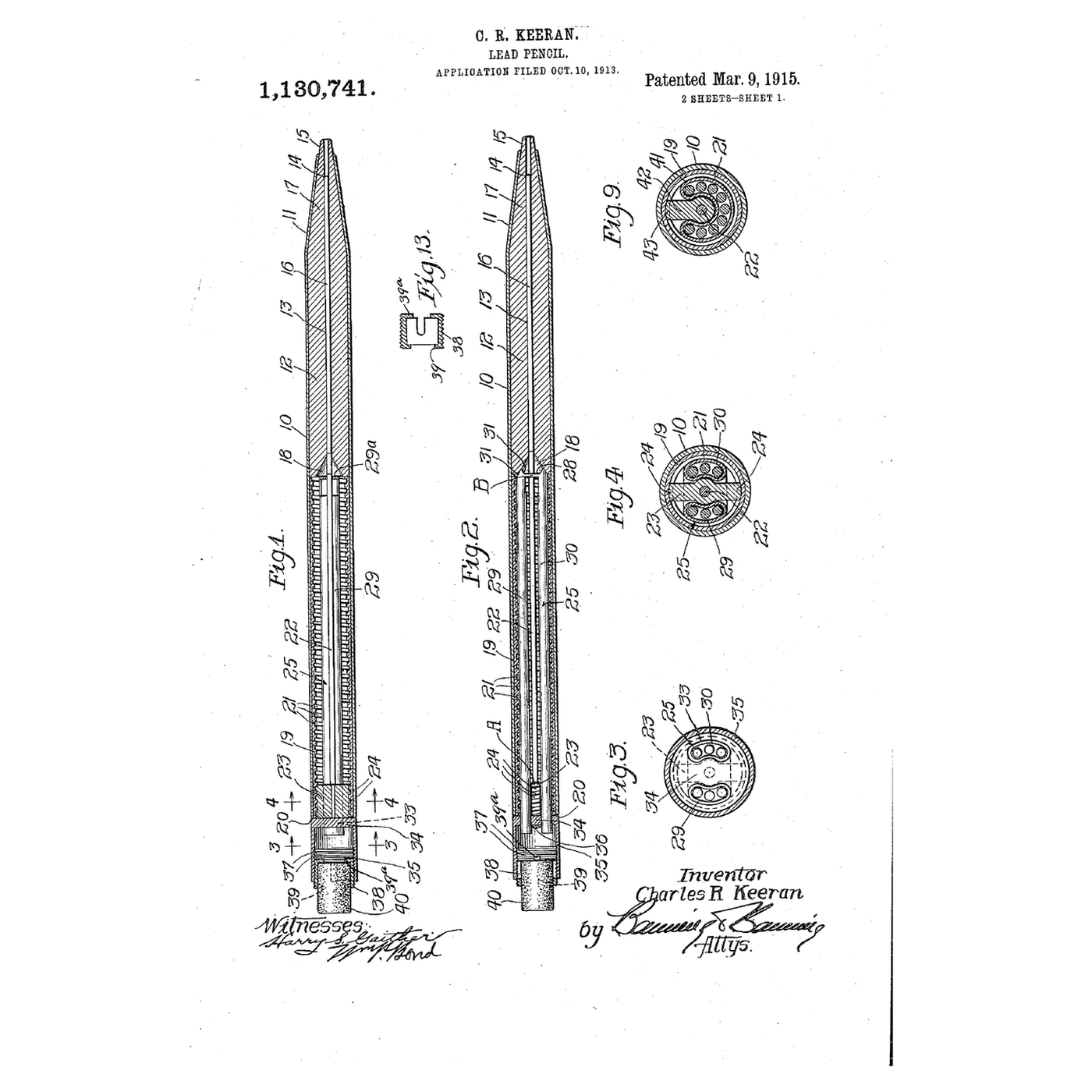

Карандаш Кирана относится к «тому виду карандашей, который использует постоянный корпус или футляр, в который время от времени вставляются отдельные грифели по мере необходимости». Среди его целей: «обеспечить магазин для дополнительных грифелей, который будет находиться внутри корпуса карандаша», предотвратить поломку грифеля при вставке нового и «обеспечить индикатор для определения длины грифеля, оставшегося внутри карандаша». Корпус 10 сужается к переднему концу и может быть из тонкого золота или серебра. Внутри находится сердцевина или наполнитель 12 «из какого-либо подходящего волокнистого материала», имеющий канал 13, суженный на переднем конце 14, что обеспечивает грифелю скользящую посадку по большей части канала и зажимающий захват на кончике. Резьбовая втулка 19 позади наполнителя принимает толкатель 22, «жесткую проволоку» с расширенной головкой 23 удлиненного поперечного сечения, нарезанной снаружи для движения во втулке. Магазин представляет собой трубку, свернутую в плоскую форму, с прорезью, через которую проходит толкатель; поворот магазина поворачивает головку и подает грифель. Воронкообразное углубление в магазине центрирует вновь вставленный грифель на толкателе, чтобы он не изгибался в сторону и не ломался.

Разберите механический карандаш над листом бумаги. Определите детали, которые выполняют функции Киренa: захват грифеля на кончике, подающий механизм, отсек для запасных грифелей и всё, что показывает, сколько грифеля осталось. Нарисуйте каждую деталь. Затем на миллиметровой бумаге пишите, выставив 1 мм, 2 мм и 3 мм грифеля, наклонив карандаш примерно на 40°, и отметьте длину, при которой грифель ломается. Сравните с записями в тетради и оцените прочность грифеля на изгиб по полученным результатам.

**Чарльз Р. Киран** из Блумингтона, штат Иллинойс, подал заявку US 1,130,741 10 октября 1913 года; патент был выдан 9 марта 1915 года. Карандаши с винтовой подачей и постоянным корпусом существовали и раньше; его патент охватывает механизм толкателя, магазина, наполнителя и центрирования, описанный выше. **Честные ограничения.** Прочность грифеля, сила нажима и шаг резьбы в блокноте приведены как примеры, а не как цифры Кирана.
