Птица для шитья: пружинный зажим-клюв как третья рука
Для ручного подшивания длинного подола ткань нужно держать натянутой, а двух рук недостаточно, чтобы одновременно держать её и шить.

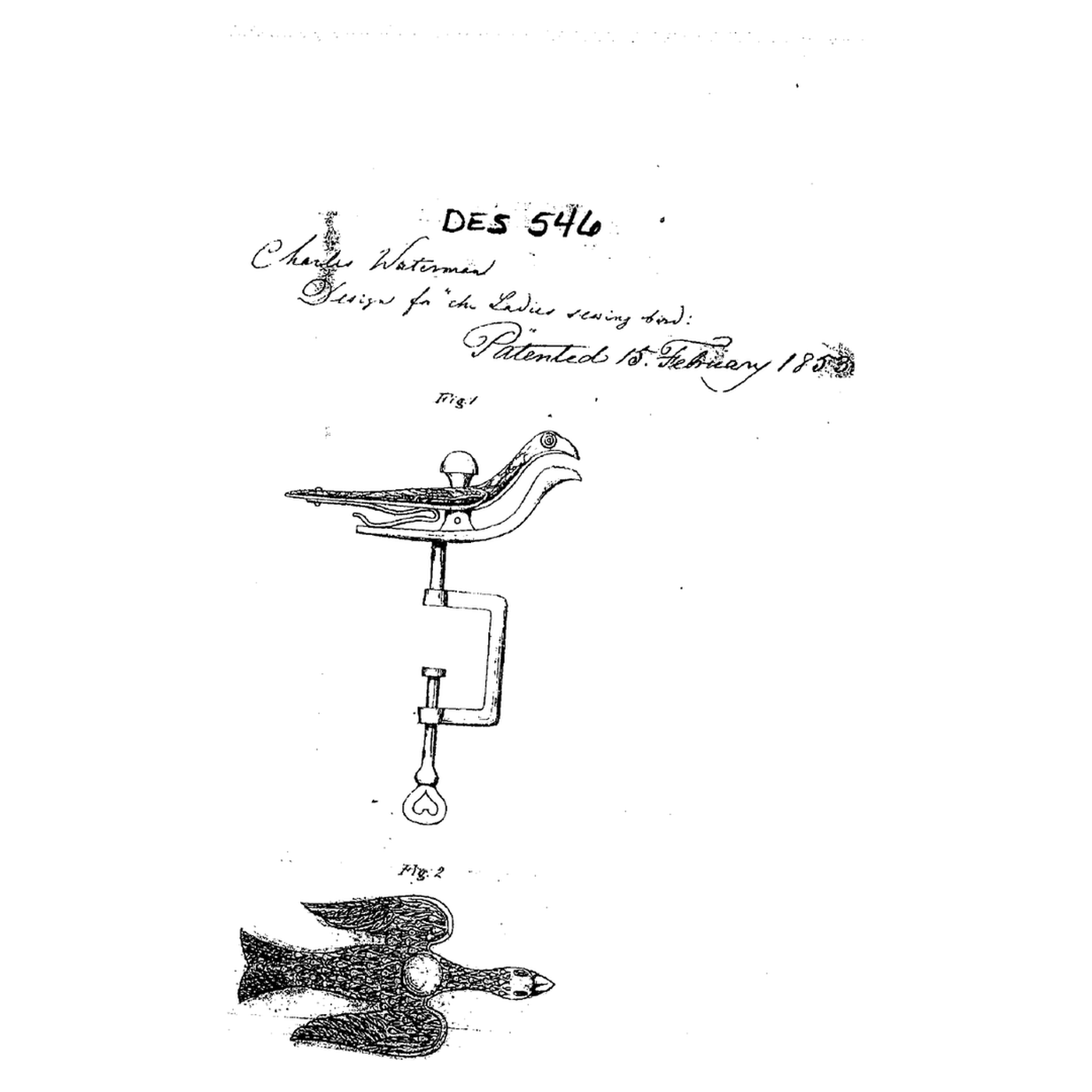

Чарльз Уотерман из Мериден, штат Коннектикут, получил патент на дизайн D546 от 15 февраля 1853 года на «устройство, известное как „Птица для шитья“»: настольный зажим, увенчанный «птицей в полёте, несущей груз на спине». Груз — «фактически наждачный шарик» для очистки игл. Пружина в хвосте удерживает клюв сомкнутым на ткани.
В этом этапе определяется, насколько сильно пружинный клюв должен сжимать ткань, чтобы удерживать её под натяжением при шитье, затем изготавливается пружинный зажим для шитья и измеряется его удерживающая сила.
Начинающий
Около 2 часов
Инструкции
1
1
Хватка, которую нужна клюву
Хватка, которую нужна клюву
Загрузка блокнота Jupyter…
2
2
Шитьё, требующее удержания ткани
Шитьё, требующее удержания ткани
Встроенный чертёж штопает и латает вручную. Швейная птичка держит работу, пока вы это делаете.
3
3
Читать D546
Читать D546
"Общепризнанный принцип вкуса во всех произведениях дизайна заключается в том, что наивысшая степень красоты достигается там, где полезное и декоративное должным образом сочетаются или соединяются."
"Ноша, которую несёт на спине птица, — это, по сути, игольница-подушечка для заточки, и хотя она является необходимым дополнением к швейной птице, её расположение здесь уместно во всех отношениях."
"Заявляю на право промышленного образца, представленного здесь: перьевая птица в полёте с ношей на спине."
4
4
Сделайте зажим с пружинными губками и измерьте его удерживающее усилие
Сделайте зажим с пружинными губками и измерьте его удерживающее усилие
Прикрутите С-образный зажим к краю стола как основание. На нём закрепите пару коротких губок из твёрдой древесины, соединённых шарниром на одном конце, как бельевая прищепка, с пружиной из набора, которая раздвигает другие концы так, чтобы передние концы смыкались. Приклейте внутрь губок полоску наждачной бумаги для лучшего сцепления.
Зажмите один конец полоски ткани в губках. Зацепите динамометр за другой конец и медленно тяните, пока ткань не начнёт проскальзывать; запишите показание силы. Сравните с записью в тетради. Затем подошейте полоску вручную, удерживая конец в зажиме.
Материалы для этого шага:
Доска из твёрдой древесины1 штука
Набор пружин сжатия1 штука
Столярный клей1 штука
Хлопчатобумажная ткань (легкая)1 штука
Швейные нитки1 штукаНеобходимые инструменты:
Швейный зажим
Струбцина типа C
Ножовка по дереву
Аккумуляторная дрель
Динамометр (пружинные весы)
Иглы для ручного шитья
Шкурка на тканевой основе (наждачное полотно)5
5
Швейный зажим, который соскальзывает, оставляет следы или шатается
Швейный зажим, который соскальзывает, оставляет следы или шатается
Устранение неполадок швейного зажима.
Flow
Loading...
6
6
История и честные ограничения
История и честные ограничения
**Чарльз Уотерман** из Мериден, округ Нью-Хейвен, штат Коннектикут, получил патент на дизайн D546, датированный 15 февраля 1853 года. Патент на дизайн защищает внешний вид предмета, а не его механизм: в формуле изобретения заявлена птица с перьями, несущая свой груз, а сама пружинная зажимная конструкция не заявлена.
**Честные ограничения.** В тетради захват рассматривается как простое трение по двум поверхностям. Мягкая или скользкая ткань меняет результат. Значения пружинных усилий и коэффициентов трения приведены как примеры. Ваше показание динамометра является измерением.
