Консервний ключ з вигнутим вістрям: вигнутий кінець для повороту, ніж у пазу
Банка, відкрита ножовим важелем, залишає зубчастий отвір будь-якого розміру.

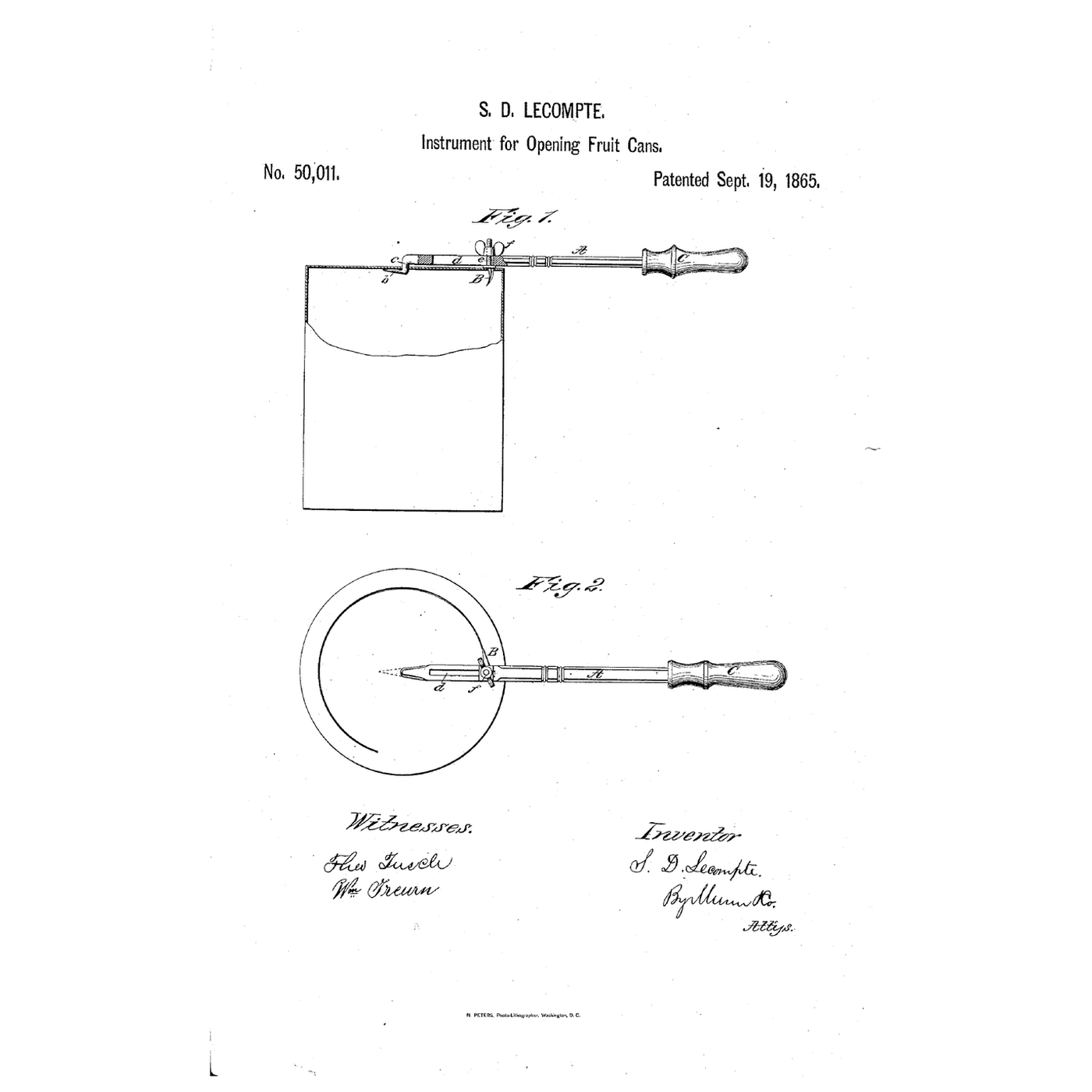

Семюел Д. Лекомт із Ліavenворта, штат Канзас, отримав патент США 50 011, датований 19 вересня 1865 року, на пристрій для відкривання фруктових та інших герметичних банок: стрижень з ручкою, кінець якого вигнутий як колінчастий вал і загострений так, що, будучи проштовхнутим крізь кришку, вигнута частина утримується краями отвору як опора; ніж ковзає вздовж пазу в стрижні на установчому гвинті, а пристрій повертають навколо для різання.
Цей виріб визначає, де встановити ніж для кожної банки, потім кує стрижень, колінчастий елемент і ніж та вирізає круглий отвір.
Середній
Близько 3 годин
Інструкції
1
1
Положення ножа для кожної банки
Положення ножа для кожної банки
Завантаження блокнота Jupyter…
2
2
Важіль-відкривачка перед ним
Важіль-відкривачка перед ним
Вбудований блупринт обрізає банку ножем-важелем. Лекомт дає ножу центр обертання та паз для налаштування його радіуса.
3
3
Читайте US 50,011
Читайте US 50,011
«Кінець інструмента дещо зігнутий у формі колінчастого важеля та загострений, як показано літерами b c на рис. 1. Це дає змогу вставляти інструмент у верхню частину банки таким чином, що частина c, яка зігнута під прямим кутом до стрижня A, буде охоплена краями отвору, зробленого у верхній частині банки, тим самим забезпечуючи достатню і надійну опору для того, щоб інструмент можна було використовувати.»
4
4
Вставте планку в паз
Вставте планку в паз
Відріжте 170 мм плоскої планки 25 × 3 мм. Просверліть ряд отворів діаметром 5 мм по її центру на відстані від 25 до 70 мм від одного кінця та спиляйте їх напилком у паз.
Матеріали для цього кроку:
Смуга з маловуглецевої сталі1 штукаНеобхідні інструменти ({count})
Ножівка по металу
Слюсарні лещата
Кернер
Акумуляторний дриль
Набір свердел
Набір надфілів
Лінійка5
5
Скуйте точку колінчастого вала
Скуйте точку колінчастого вала
Спиляйте прорізаний кінець прутка до ширини 6 мм на останні 30 мм. Згніть його вниз на 15 мм, уздовж на 10 мм і знову вниз на 15 мм у лещатах, та спиляйте кінець до гострої точки.
Необхідні інструменти ({count})
Напилки (ручний напилок)Слюсарні лещата
Молоток
Захисні окуляри6
6
Виготовте ніж
Виготовте ніж
Виріжте ніж розміром 6 × 25 мм з 1 мм сталевого листа з загостреним нижнім кінцем і отвором діаметром 5 мм у верхній частині. Заточіть його лезо.
Матеріали для цього кроку:
Лист маловуглецевої сталі1 штукаНеобхідні інструменти ({count})
Ножиці по металуАкумуляторний дрильНабір сверделНапилки (ручний напилок)
Точильний брусок7
7
Закріпіть ніж і ручку
Закріпіть ніж і ручку
Закріпіть ніж під прорізом болтом M5 із шайбою та гайкою як стопорний гвинт. Закріпіть дерев'яну ручку на іншому кінці планки за допомогою епоксидної смоли.
Матеріали для цього кроку:
Машинні гвинти1 штука
Плоска шайба1 штука
Шестигранна гайка1 штука
Шканти з твердої деревини1 штука
Двокомпонентна епоксидка1 штукаНеобхідні інструменти ({count})
Розвідний ключАкумуляторний дрильНабір свердел8
8

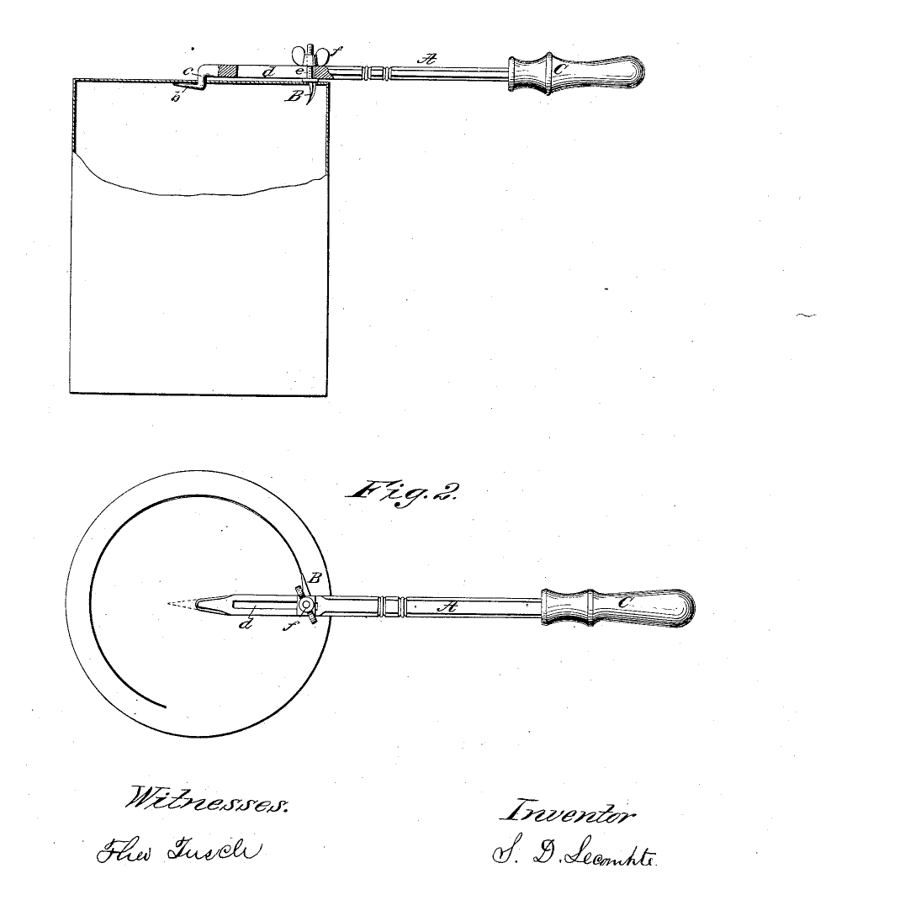

Креслення патенту
Креслення патенту
Креслювальний аркуш US 50,011, суспільне надбання (термін дії патенту минув).
9
9
Вирізати круглий отвір
Вирізати круглий отвір
Установіть ніж для банки та затягніть його. Поставте герметично закриту банку на кухонні ваги, проколіть вершину в центрі кришки, вдавіть ніж і поверніть його по колу; зафіксуйте пікове навантаження, засічіть час і виміряйте отвір.
Матеріали для цього кроку:
Бляшанка1 штукаНеобхідні інструменти ({count})
Цифрові кухонні ваги
Секундомір
Цифровий штангенциркуль 6 дюймів
Шкіряні робочі рукавиці10
10
Точка, що вириває, ніж, що зісковзує
Точка, що вириває, ніж, що зісковзує
Усунення несправностей відкривача консервів з коловою точкою.
Flow
Loading...
11
11
Історія та чесні обмеження
Історія та чесні обмеження
**Samuel D. Lecompte** з Лівенворта, штат Канзас, отримав патент US 50,011 від 19 вересня 1865 року на банки, що використовувалися для фруктів, консервації та устриць. Він не обмежувався однією формою ножа, використовуючи різні стилі. Патент було перевидано 4 лютого 1868 року (№ 2,851). У патенті F. S. Wyman 1868 року його згадано як круговий відкривач, до якого він додав бічний ніж.
**Чесні обмеження.** Болт і гайка замінюють його установчий гвинт, а ніж не загартований. Ваші навантаження та час є результатом цього.
