Діагональна гойдалка-збивач з гвинтовим валом: вигнуті лопаті на похилому валу скручують масло разом

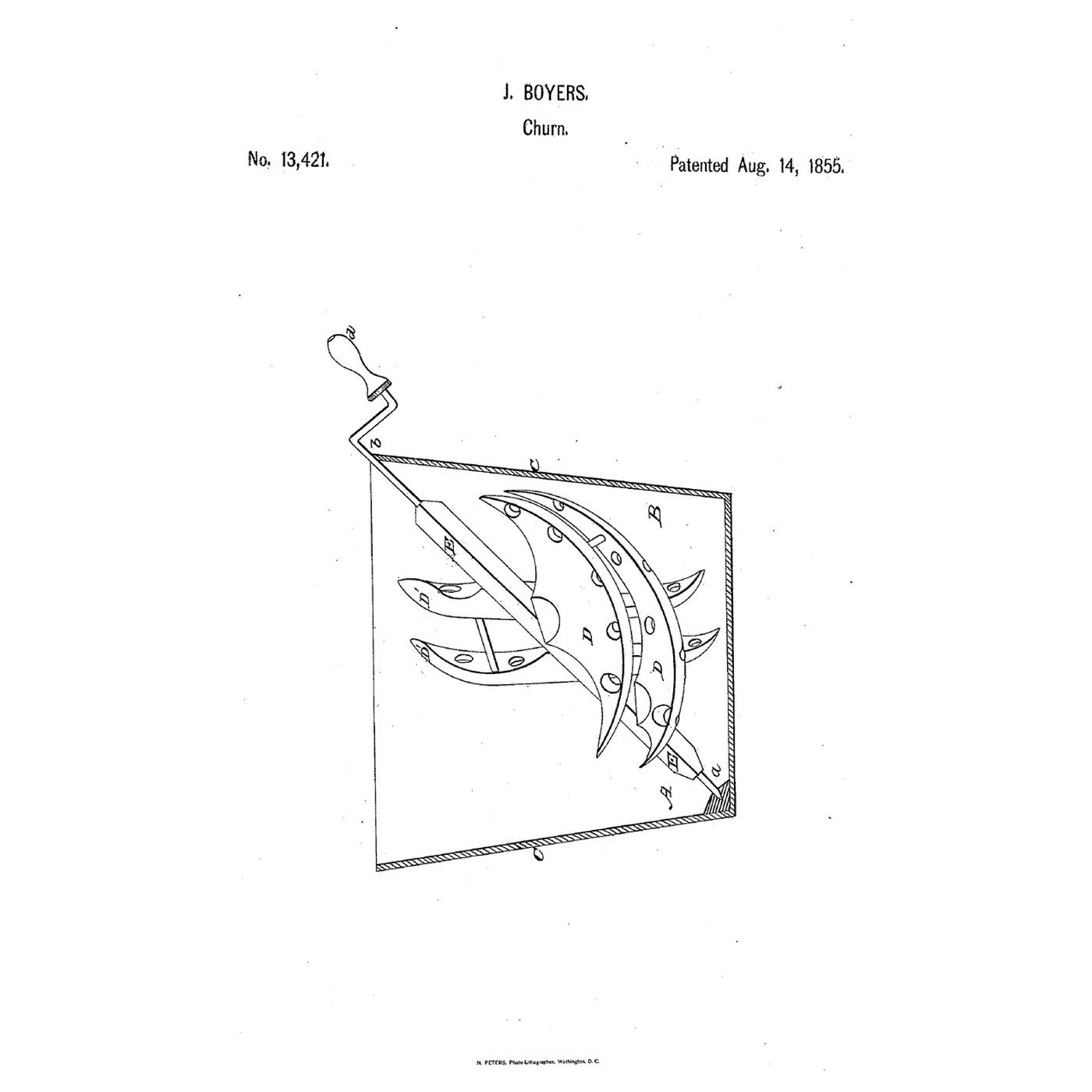

Джейкоб Бойєрс з Гренвілла, штат Вірджинія, отримав патент US 13,421 від 14 серпня 1855 року на вигнуті перфоровані лопаті, встановлені «під кутом до нього, так щоб нагадувати гвинт» на валу, розміщеному по діагоналі в ємності, тож масло збирається «грудка до грудки, коли її скручує гвинт».
Цей ступінь друкує лопаті, крок і верхній паз, встановлює їх у ємність і збиває масло.
Середній
Близько 3 годин, плюс друк
Інструкції
1
1
Діагональний стояк
Діагональний стояк
Завантаження блокнота Jupyter…
2
2
Гвинт у маслобійці перед нею
Гвинт у маслобійці перед нею
Вертикальний гвинт утримує вершки в русі; Бойєрс розміщує свій гвинт по діагоналі.
3
3
Читайте US 13,421
Читайте US 13,421
«Розміщення валу по діагоналі в діжці не є простою примхою; його положення дає мені змогу створити вир, або водоворот; нижній кінець валу, а саме в точці A, тоді як з протилежного боку діжки, а саме в точці B, масло відносно спокійне і дозволяється збиратися грудками».
4
4
Надрукуйте деталі
Надрукуйте деталі
Надрукуйте три лопатки (dashers) з опорами під увігнутими лопатями, кутовий ступінь і верхній паз. Друкуйте з PETG шарами по 0,2 мм, заповнення 30 %, 4 стінки; промийте перед першим використанням.
Матеріали для цього кроку:
Філамент PETG1 штукаНеобхідні інструменти ({count})
3D-принтер FDM5
5
Надрукуйте дашер
6
6
Надрукуйте кутовий сходинку
Надрукуйте кутовий сходинку
Кутова сходинка, надрукована згідно з кроком 4.
7
7
Надрукуйте верхній слот
Надрукуйте верхній слот
Верхній слот, надрукований відповідно до кроку 4.
8
8
Корито та вал
Корито та вал
Використовуйте прямокутну харчову ємність приблизно 260 на 180 мм і глибиною 220 мм. Герметизуйте упор у одному нижньому куті харчовим силіконом і закріпіть верхню прорізь на протилежному краю. Насаджуйте мішалки на квадратний дерев'яний вал 10 мм, повертаючи кожну на 60° відносно попередньої, і вкладіть його від упору до прорізі. Приклейте кривошип з ручкою на його верхньому кінці.
Матеріали для цього кроку:
Посудина для зберігання харчової якості1 штука
Шканти з твердої деревини1 штука
Соснова дошка1 штука
Столярний клей1 штукаНеобхідні інструменти ({count})
Ручна пилка
Акумуляторний дриль
Набір свердел9
9
Збірка у 3D
Збірка у 3D

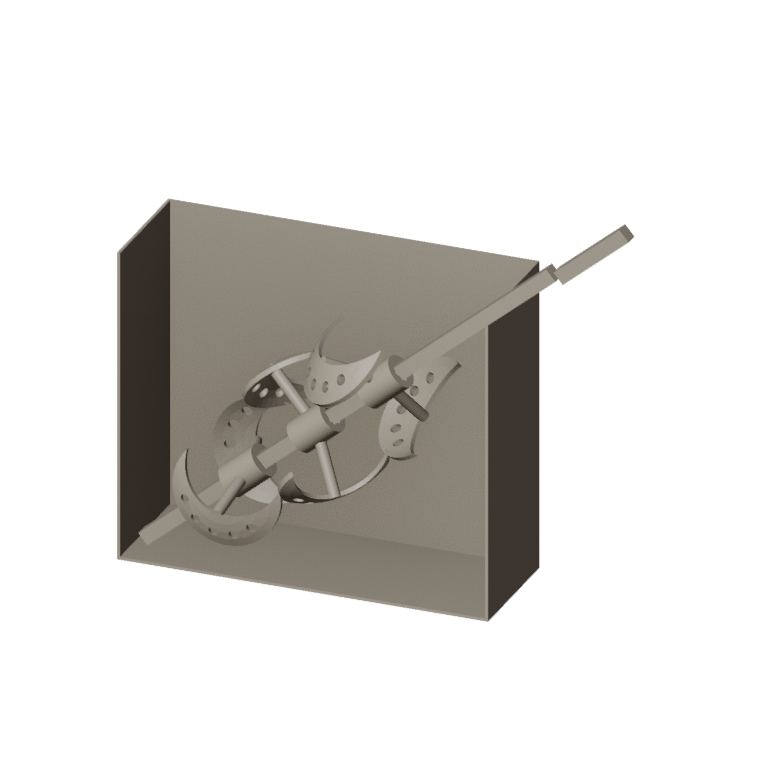

Модель збірки у FreeCAD: ванна показана в розрізі, щоб було видно діагональний вал від кутового ступеня до верхнього пазу, з трьома парами увігнутих перфорованих лопатей, розташованих гвинтоподібно.
10
10
Збивання
Збивання
Дайте важкими вершкам відстоятися, доки вони не нагріються приблизно до 15 °C, перевіряючи термометром. Влийте 2 літри. Повільно крутіть ручку та стежте, як масло збирається з тихого боку; засікайте час, доки воно не з'явиться. Злийте пахту, додайте холодну воду, трохи збийте і зливайте знову, доки вода не стане чистою; вмішайте щіпку солі та зважте масло.

Матеріали для цього кроку:
Жирні вершки2000 мл
Крупна морська сіль1 штука
Вода1 штукаНеобхідні інструменти ({count})
Термометр зі щупом, що лишається в страві
Секундомір
Цифрові кухонні ваги
Велика миска з нержавкої сталі11
11
Усунення несправностей
Усунення несправностей
Усунення несправностей діагонального шнекового дозатора.
Flow
Loading...
12
12
Історія та чесні межі
Історія та чесні межі
**Джейкоб Бойерс** з Гранвілла, Вірджинія (у специфікації зазначено округ «Мононгахела»), US 13,421, 14 серпня 1855 року. Він стверджував, що вал у поєднанні з мішалками був розташований так, як описано. Контейнер і надруковані деталі замінюють його діжку. FDM друк утримує їжу в шарах, тому ретельно мийте та замінюйте, коли зношуються.
