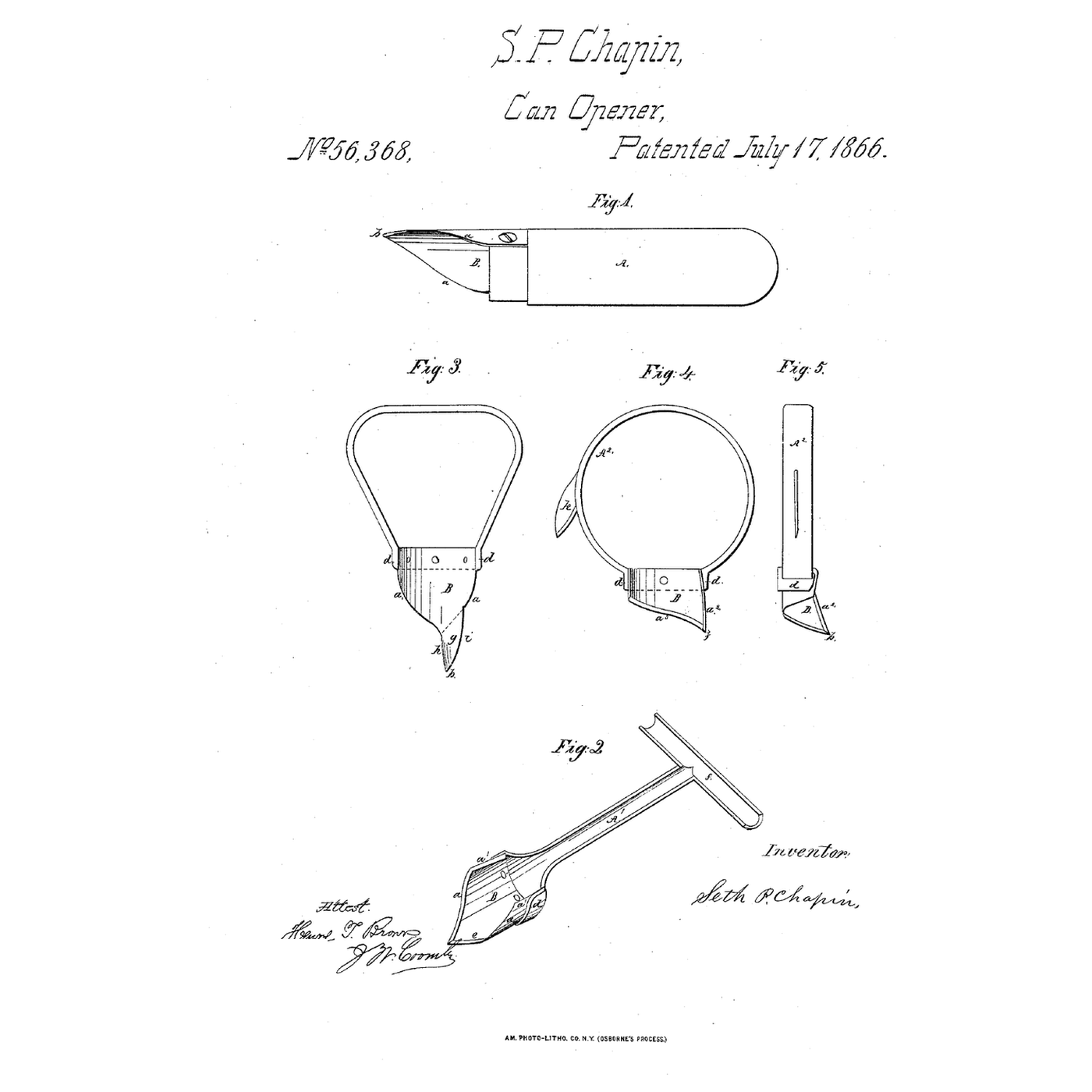

Напівкруглий консервний ніж: вставте лезо та поверніть
Відкривання коробки або банки з сардинами плоским ножем вимагає багатьох рухів і залишає нерівний край.
Сет П. Чапін з Атлантик-Сіті, штат Нью-Джерсі, отримав патент US 56,368 від 17 липня 1866 року на пристрій для відкривання банок і коробок з листового металу: різець із напівкруглим перерізом, зі скошеними до вістря краями, із внутрішнім скосом, закріплений на ручці; коли його майже повністю вставляють до ручки і повертають, він вирізає коло розміром зі свою кривизну, а захисний упор на верхній частині утримує його в положенні та не дає заглибитися занадто.
Цей етап визначає, скільки обертів потрібно, щоб зробити отвір, після чого з сталевої трубки виготовляється різець і відкривається банка.
Початківець
Близько 2 годин
Інструкції
1
1
Скрутки для повного кола
Скрутки для повного кола
Завантаження блокнота Jupyter…
2
2
Відрізний пристрій повертався круговим рухом перед тим, як...
Відрізний пристрій повертався круговим рухом перед тим, як...
Вбудований креслярський ніж ріже жерсть по колу. Чапін згинає лезо в напівтрубку, тож скручування дає коло.
3
3
Читайте US 56,368
Читайте US 56,368
"Зазначені краї a скошені з внутрішнього боку, щоб зробити їх достатньо гострими, і цей інструмент використовується для вирізання круглих отворів у бляшаній коробці шляхом проштовхування його вістрям уперед у листовий метал і крізь нього майже до кінця ручки A, а потім повертання або закручування різця за допомогою зазначеної ручки, що змушує найперший із країв a різати тонкий метал по круговій лінії, що відповідає колу, дугою якого є задня або опукла сторона різця."
4
4
Розріжте половину труби
Розріжте половину труби
Відріжте 45 мм сталевої труби 25 мм і розпиляйте її навпіл уздовж. Залиште одну половину.
Матеріали для цього кроку:
Сталева труба конструкційна1 штукаНеобхідні інструменти ({count})
Ножівка по металу
Слюсарні лещата
Перманентний маркер
Лінійка5
5
Сформуйте вістря
Сформуйте вістря
Підпиліть обидва довгі краї на конус до вістря на одному кінці, на останніх 25 мм. Зніміть фаску з внутрішнього боку круглим напилком і заточіть.
Необхідні інструменти ({count})
Напилки (ручний напилок)
Набір надфілів
Точильний брусок
Слюсарні лещата
Захисні окуляри6
6
Захисний щиток і ручка
Захисний щиток і ручка
Приклейте велику плоску шайбу до верхньої частини різака як захисний щиток, а над нею — ручку з твердої деревини.
Матеріали для цього кроку:
Плоска шайба1 штука
Шканти з твердої деревини1 штука
Двокомпонентна епоксидка1 штукаНеобхідні інструменти ({count})
Наждачний папір7
7
Збірка у 3D
Збірка у 3D
Модель цієї збірки у FreeCAD, а не патенту: різак-півтрубка 25 мм із похилими краями, що сходяться до точки, захисна шайба та handle з твердої деревини.
8
8
Викрутити отвір
Викрутити отвір
Поставте герметично закриту банку на кухонні ваги. Продавіть вістря крізь верх, доки упор не торкнеться його, потім проверніть; порахуйте обертання, зніміть пікове навантаження та виміряйте отвір.

Матеріали для цього кроку:
Бляшанка1 штукаНеобхідні інструменти ({count})
Цифрові кухонні ваги
Цифровий штангенциркуль 6 дюймів
Секундомір
Шкіряні робочі рукавиці9
9
Різак не входить, блукає або заклинює
Різак не входить, блукає або заклинює
Усунення несправностей half-round відкривачки для консервів.
Flow
Loading...
10
10
Історія та чесні обмеження
Історія та чесні обмеження
**Seth P. Chapin** з Atlantic, округ Монмут, штат Нью-Джерсі, отримав патент США 56,368 від 17 липня 1866 року на відкривання бляшаних або інших бляшаних коробок по колу, прямих або нерівних лініях. Розширений у найширшій частині, різак вирізає більшу частину кола або овалу одним натиском, залишаючи шматок, який легко загнути; інша форма має одну сплющену кромку для коробок із сардинами та металеву ручку з поперечиною для обертання. Патент Wyman 1868 року називає його.
**Чесні обмеження.** Шайба замінює його захист, а трубка не загартована. Ваші кількості обертів є результатом цього.
