Гідротермальний резервуарний дашер для збивання масла: тепла вода в дашері для збивання, холодна для ущільнення масла
Харрісон налив воду, щоб темперувати вершки безпосередньо всередині самого дашера.

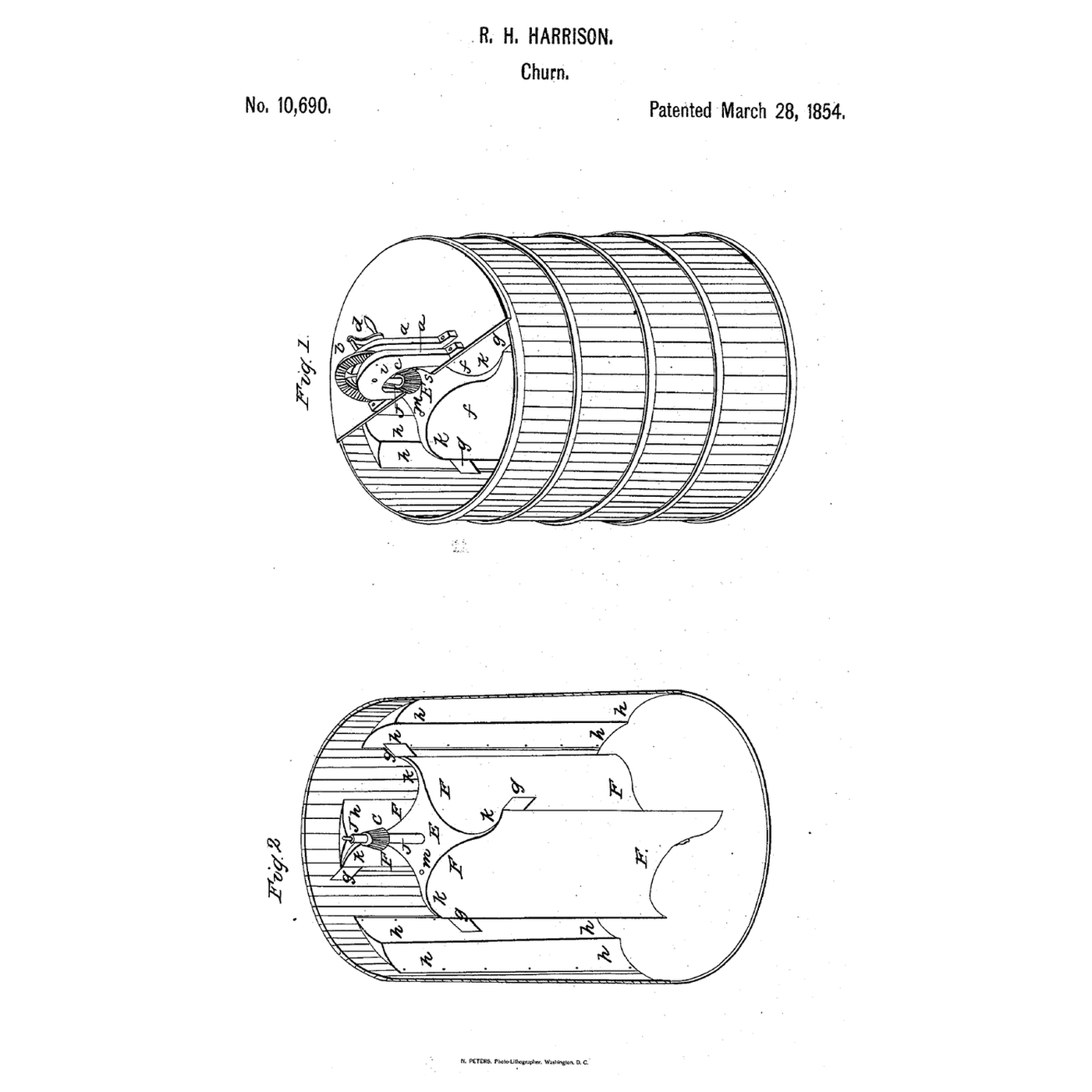

Робърт Х. Гаррісон з Вашингтона, округ Колумбія, цесіонарій Р. Х. Гаррісона та Дж. С. Галлахера-молодшого, отримав патент США 10,690 від 28 березня 1854 року на те, що він назвав «гідротермальним маслобійкою»: вертикальний «ввігнуто-опуклий обертовий резервуарний дашер з порожнистими, відхиленими або вигнутими радіальними камерами» та прямими радіальними лопатями, що обертаються лебідкою через ведене колесо та конічну передачу, з «подвійними ввігнутими вертикально розташованими планками або збирачами масла» з олова по внутрішній стінці посудини, які також можуть утримувати воду. Гаряча вода, налита через отвір у дашері, темперує вершки; щойно з'являється масло, холодну воду замінюють на неї, щоб ущільнити масло, а в спекотну погоду додають холодну воду або товчений лід.
Цей етап визначає, наскільки вода в дашері може змінити температуру вершків, потім друкує резервуарний дашер, збирачі та шестерні, збирає маслобійку і виготовляє масло.
Середній
Близько 4 годин, плюс друк
Інструкції
1
1
Вода в дашері
Вода в дашері
Завантаження блокнота Jupyter…
2
2
Темперування вершків водою перед тим, як
Темперування вершків водою перед тим, як
Вбудована схема розміщує гарячу або холодну воду в камері під маслобійкою. Харрісон розміщує її всередині мішалки (дашера) та бічних збирачів, де вона циркулює крізь вершки.
3
3
Читайте US 10,690
Читайте US 10,690
«Ці частинки не накопичуються спонтанно в масі концентрату, а за допомогою холодної води, яка замість теплої води подається замість неї, та відводиться від мішалки шляхом від'єднання мішалки від барабана збивача; угнуті збирачі F, F, F, F та h, h, h, h посилюють згортання і формують масу масла, майже не потребуючи додаткової дії, якщо взагалі потрібна.
4
4
Надрукуйте деталі
Надрукуйте деталі
Надрукуйте порожнистий резервуар-збивач з чотирма вигнутими камерами, крильцями та отвором для заповнення, що стоїть з 4 стінками, щоб утримувати воду, три або чотири порожнисті збирачі, коронне колесо з 36 зубцями, шестерню з 12 зубцями та стояк. Заповніть збивач і збирачі водою та перевірте на протікання перед використанням. Друк у PETG з шаром 0,2 мм, заповнення 30 %, 4 стінки; промийте перед першим використанням.
Матеріали для цього кроку:
Філамент PETG1 штукаНеобхідні інструменти ({count})
3D-принтер FDM5
5
Друк дозатора для резервуара
Друк дозатора для резервуара
Дозатор для резервуара, надрукований відповідно до кроку 4.
6
6
Надрукуйте збирач
7
7
Надрукуйте корончате колесо
Надрукуйте корончате колесо
Корончате колесо, надруковане згідно з кроком 4.
8
8
Надрукуйте шестерню
Надрукуйте шестерню
Шестерня, надрукована згідно з кроком 4.
9
9
Надрукуйте стандарт
Надрукуйте стандарт
Стандарт, надрукований відповідно до опису кроку 4.
10
10
Посудина і збирачі
Посудина і збирачі
Використовуйте круглий харчовий контейнер з прямими стінками, приблизно 190 мм у внутрішньому діаметрі та 200 мм заввишки. Зачепіть збирачі за його край, розмістивши їх по боковій стінці на однаковій відстані одне від одного, їх двоввігнуті поверхні спрямовані всередину.
Матеріали для цього кроку:
Посудина для зберігання харчової якості1 штукаНеобхідні інструменти ({count})
Наждачний папір11
11
Мішалка резервуара, шестерні та лебідка
Мішалка резервуара, шестерні та лебідка
Надягніть мішалку резервуара на нержавіючий стрижень діаметром 10 мм і затягніть його стопорний гвинт, так щоб її основа стояла в неглибокому отворі в шматку кришки, покладеному на дно. Закріпіть половину кришки над посудиною з отвором для стрижня, шестернею на верхньому кінці стрижня та стійкою з коронним колесом, що зачеплюється з нею; накрутіть дерев'яну ручку-шпильку у втулку колеса. Вставте корок у заливний отвір.
Матеріали для цього кроку:
Круглий пруток із маловуглецевої сталі1 штука
Корки1 штука
Шканти з твердої деревини1 штука
Шуруп по дереву #8 x 1"1 штука
Машинні гвинти1 штукаНеобхідні інструменти ({count})
Ножівка по металу
Акумуляторний дриль
Набір свердел
Набір викруток12
12
Збірка у 3D
Збірка у 3D

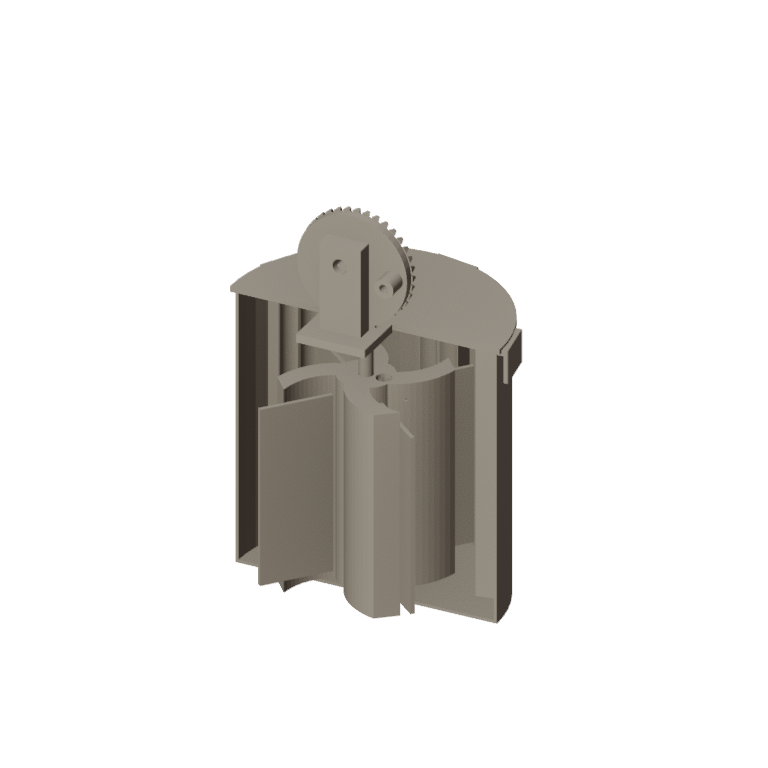

Модель збірки у FreeCAD, а не патенту: посудина показана у розрізі, щоб видно було порожнистий резервуар-мішалку з чотирма вигнутими камерами та лопатями, порожнисті збірники, зачеплені за край, а також коронне колесо та шестерню на половині кришки.
13
13
Темперування, збивання, потім ущільнення
Темперування, збивання, потім ущільнення
Перевірте температуру вершків. Якщо вона нижча за приблизно 15 °C, наповніть дешер теплою водою, закупоріть його і повільно перемішуйте, доки вершки не досягнуть приблизно 15 °C; якщо вища, використовуйте холодну воду. Влийте 1,5 літра і крутіть лебідку помірно швидко; засічте час, доки не з'явиться масло. Вийміть дешер, вилийте воду, наповніть його холодною водою або сумішшю криги та води і повільно крутіть, щоб зібрати масло. Злийте пахту, додайте холодну воду, трохи збийте і знову злийте, доки вода не стане прозорою; вмішайте щіпку солі та зважте масло.

Матеріали для цього кроку:
Жирні вершки1500 мл
Кубики льоду1 штука
Крупна морська сіль1 штука
Вода1 штукаНеобхідні інструменти ({count})
Термометр зі щупом, що лишається в страві
Секундомір
Цифрові кухонні ваги
Велика миска з нержавкої сталі14
14
Дешер, що протікає, і вершки, які не хочуть нагріватися
Дешер, що протікає, і вершки, які не хочуть нагріватися
Усунення несправностей гідротермального чурна.
Flow
Loading...
15
15
Історія та чесні обмеження
Історія та чесні обмеження
**Роберт Х. Гаррісон** з Вашингтона, округ Колумбія, правонаступник R. H. Harrison та Jno. S. Gallaher, Jr., отримав патент US 10,690 від 28 березня 1854 року. Він писав, що для відділення достатньо обертати протягом "3 до 5 хвилин", що можна використовувати свіже молоко, а крила діють "як охолоджувачі або вентилятори", втягуючи холодне повітря через отвір навколо шпінделя; це його твердження, які тут не перевірялися. Він заявив на посудину з подвійними ввігнутими збирачами або водяними резервуарами, на мутовку-резервуар з вигнутими камерами та радіальними крилами, поєднаними з ними, а також на подвійне застосування теплої та холодної води або льоду разом із ними; він не заявляв використання лише гарячої або лише холодної води при виробництві масла, "оскільки вони раніше застосовувалися окремо або відокремлено".
**Чесні обмеження.** Контейнер, надруковані деталі та корончате колесо з циліндричною шестернею замінюють його бляшані та конічні зубчасті передачі. PETG розм'якшується приблизно при 55–60 °C, тому ми використовуємо теплу, а не гарячу воду. Температури в зошиті є верхніми межами з приблизною питомою теплоємністю. FDM друковані деталі утримують їжу у своїх шарах, тож ретельно мийте їх і замінюйте при зносі. Ваші часи та ваги є результатом.
Матеріали
11- 1 штукаЗаповнювач
- Заповнювач
- Заповнювач
- 1 штукаЗаповнювач
- 1 штукаЗаповнювач
- 1 штукаЗаповнювач
- 1 штукаЗаповнювач
- 1500 млЗаповнювач
- 1 штукаЗаповнювач
- 1 штукаЗаповнювач
- 1 штукаЗаповнювач
Необхідні інструменти
10- Заповнювач
- Заповнювач
- Заповнювач
- 1 vendor sell this, none ship to you yetЗаповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
Файли дизайну
6За цим кресленням виготовляють
Пов'язані креслення
Ці креслення діляться знаннями — техніки, матеріали або принципи

Water-Jacketed Churn: Hot or Cold Water Under a Metal Plate Tempers the Cream
від Karen
ЇЖА ТА НАПІЇ
38
0
0
0
0
0

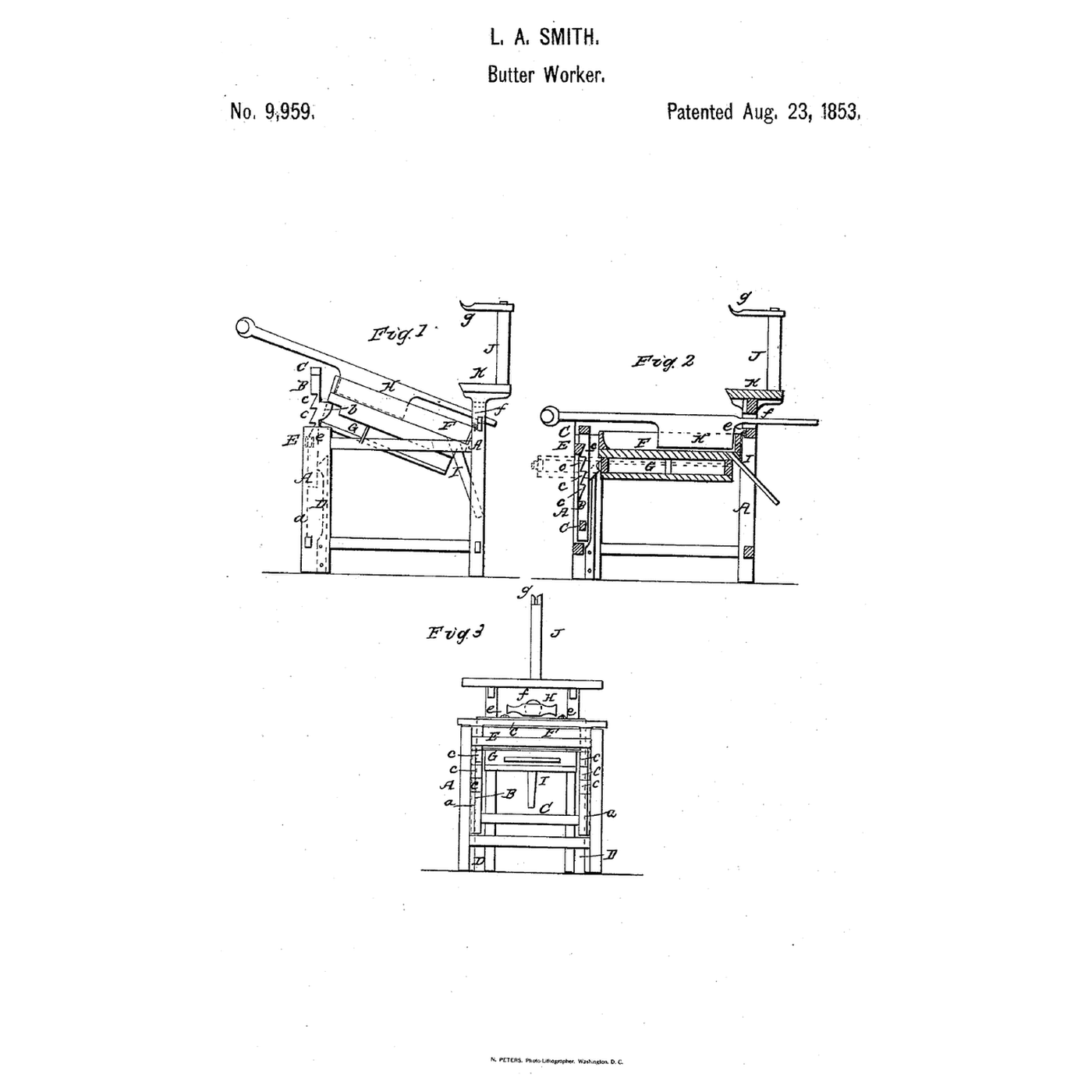

Ice-Drawer Butter Worker: An Ice Box Under the Tray, a Worker With Acute Edges
