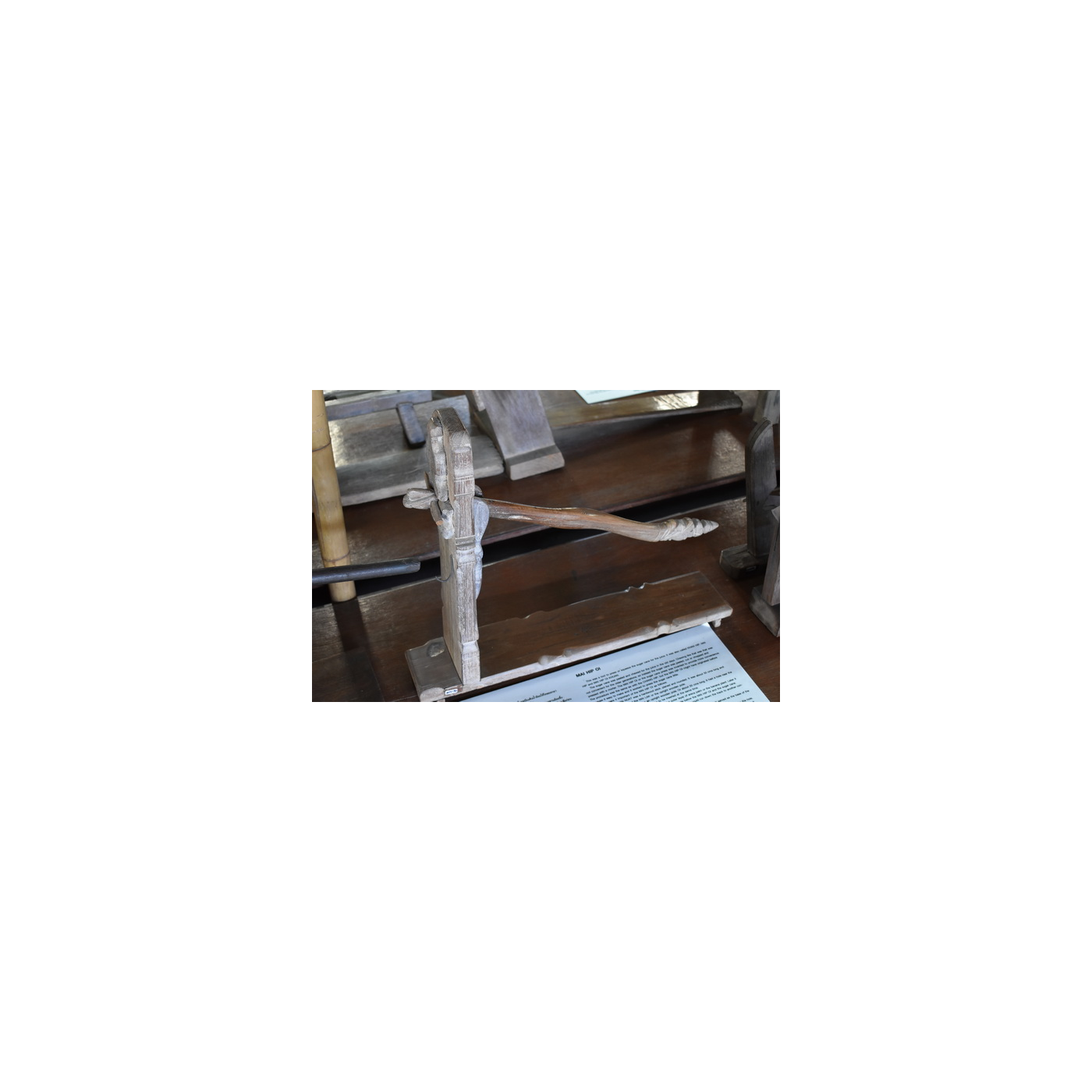

ไม้หีบอ้อย (mai hip oi) — натисніть на кінець палиці, щоб затиснути шматки очерету в прорізі стояка й вичавити сік у жолоб
ไม้หีบอ้อย (mai hip oi) — знаряддя, що полегшує працю, ним затискають короткі шматки цукрової тростини й вичавлюють із них сік. Воно складається з притискної палиці (mai hip oi), стояка (mai lak), жолоба для соку і дошки-збірника (mai than krong).
Цей blueprint будує справжній mai hip oi із твердої деревини за розмірами джерела.
Початківець
Близько 1 дня
Інструкції
1
1
Справжні розміри
Справжні розміри
Завантаження блокнота Jupyter…
2
2
Важіль перед нею
Важіль перед нею
Жердина-прес — це важіль: натискання на довгий кінець дає затискну силу на тростину.
3
3
Читаємо джерело
Читаємо джерело
«Щоб ним користуватися, тростину ріжуть на стебла, очищають від шкірки й ріжуть на короткі шматочки; потім кладуть шматочки по одному в проріз для віджимання й опускають кінець жердини. Комель жердини затискає шматочок тростини в прорізі, доки той не розчавиться, і вичавлює сік на підставку-приймач.» (Антропологічний центр Сириндгорн, авторка พิชชา ทองขลิบ (Phitcha Thongkhlip), CC BY 4.0)
4
4
Притискна палиця
Притискна палиця
Обстругайте шматок твердої деревини в круглу палицю завдовжки близько 50 см.
Матеріали для цього кроку:
Брусок твердої деревини1 штукаНеобхідні інструменти ({count})
Ручний рубанок
Струг5
5
Стояк і підставка
Стояк і підставка
Зробіть стояк заввишки близько 50 см із довгим прорізом ближче до верху, щоб палиця й шматок тростини проходили в нього разом. Просвердліть у підставці отвір, у який вільно входить комель палиці, і поставте їх на дошку-збірник.
Матеріали для цього кроку:
Тикові пиломатеріали1 штука
Дошка з твердої деревини1 штукаНеобхідні інструменти ({count})
Набір стамесок по дереву
Дерев'яний молоток (киянка)
Бур
Ручна пилка6
6
Жолоб для соку
Жолоб для соку
Виріжте тонкий лист металу й зігніть його в жолоб. Просуньте його крізь стояк під палицею й тростиною, щоб сік стікав на дошку-збірник.
Матеріали для цього кроку:
Лист нержавкої сталі - 3041 штукаНеобхідні інструменти ({count})
Ножиці по металу7
7
Справжні фотографії
Справжні фотографії

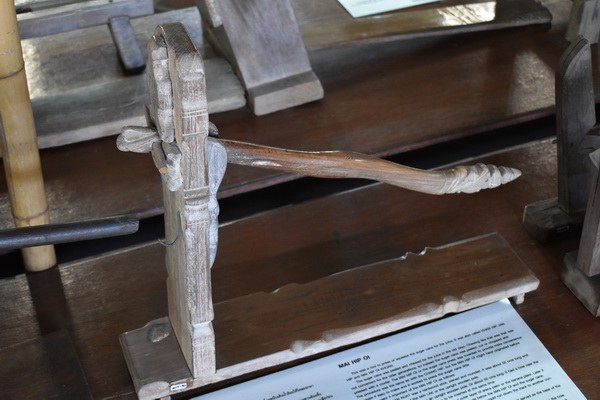

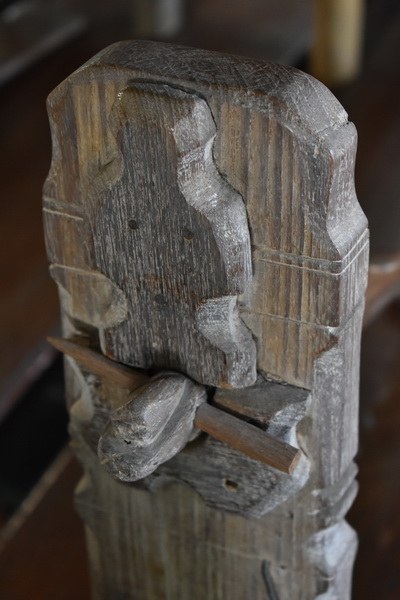

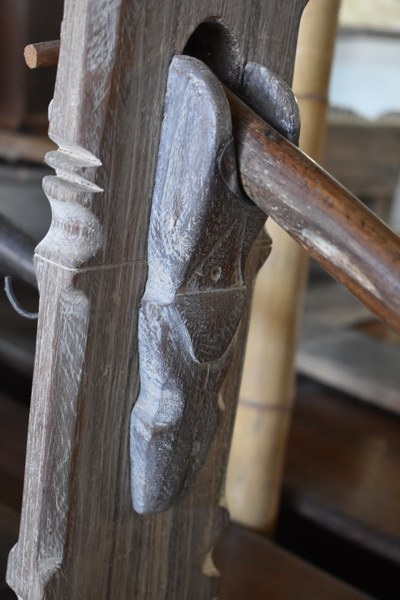

Справжні фотографії: ไม้หีบอ้อย (mai hip oi), พิพิธภัณฑ์พื้นบ้านจ่าทวี (Ja Thawee Folk Museum) (ศูนย์มานุษยวิทยาสิรินธร, Антропологічний центр Сіріндхорн, автор พิชชา ทองขลิบ (Phitcha Thongkhlip), CC BY 4.0)



8
8
Як користуватися
Як користуватися
Наріжте тростину на стебла, очистіть і наріжте короткими шматками. Вкладайте їх у проріз по одному й натискайте на кінець палиці: її комель затискає тростину, доки не розчавить, і сік стікає жолобом у посудину.

Матеріали для цього кроку:
Цукрова тростина1 штука9
9
Усунення несправностей
Усунення несправностей
Усунення несправностей mai hip oi.
Flow
Loading...
10
10
Історія та обмеження
Історія та обмеження
Mai hip oi вигадали для літніх людей із поганими зубами — вичавлювати тростину для підношення ченцям і для себе. Він працює як chang hip, але вичавлює потроху. Жолоб колись робили з піхви арекової пальми, бананової обгортки або кори, пізніше з листового заліза чи цинку. Інші назви: mai nip, mai nip oi khwan.
Джерело: Антропологічний центр Сіріндхорн, база традиційних предметів повсякденного вжитку, «ไม้หีบอ้อย» (ліцензія CC BY 4.0).
**Обмеження** Джерело не вказує відстані між стояком і підставкою.
