Травлення друкованої плати в домашніх умовах — метод перенесення тонером

Виготовте друковану плату (PCB) вдома методом перенесення тонером: надрукуйте схему плати на глянцевому папері лазерним принтером, прасуйте тонер на плату з мідним покриттям і витравте відкриту мідь у розчині хлорного заліза. Мідь, що залишилася під тонером, утворює провідні доріжки, які з'єднують електронні компоненти.
Середній
2-3 години

Інструкції

1

Розробка та друк схеми

Розробіть схему в програмному забезпеченні для проєктування PCB (KiCad, EasyEDA, Eagle або Fritzing). Схему потрібно друкувати дзеркально, оскільки її буде перенесено лицьовою стороною вниз на мідь. Друкуйте схему на глянцевому фотопапері на лазерному принтері з найвищою щільністю тонера. Тонер лазерного принтера є пластичним полімером, який склеюється з мідною поверхнею під час нагрівання і слугує травильним резистом; струменевe чорнило не підходить, оскільки воно на водній основі і розчиняється в травильному розчині. Ширина доріжок має становити щонайменше 0,3 мм для надійного домашнього травлення (професійні PCB фабрики можуть виготовляти значно тонші). Спочатку надрукуйте пробну копію на звичайному папері та прикладіть її до плати з мідним покриттям, щоб перевірити розміри.

Матеріали для цього кроку:

Заготовка друкованої плати (фольгована)Заготовка друкованої плати (фольгована)1 piece, sized for your circuit штука
Травильний розчин (хлорид заліза(III))Травильний розчин (хлорид заліза(III))200-500ml мл

Необхідні інструменти ({count})

Сталева ватаСталева вата
АцетонАцетон
2

Підготуйте мідну поверхню та перенесіть тонер

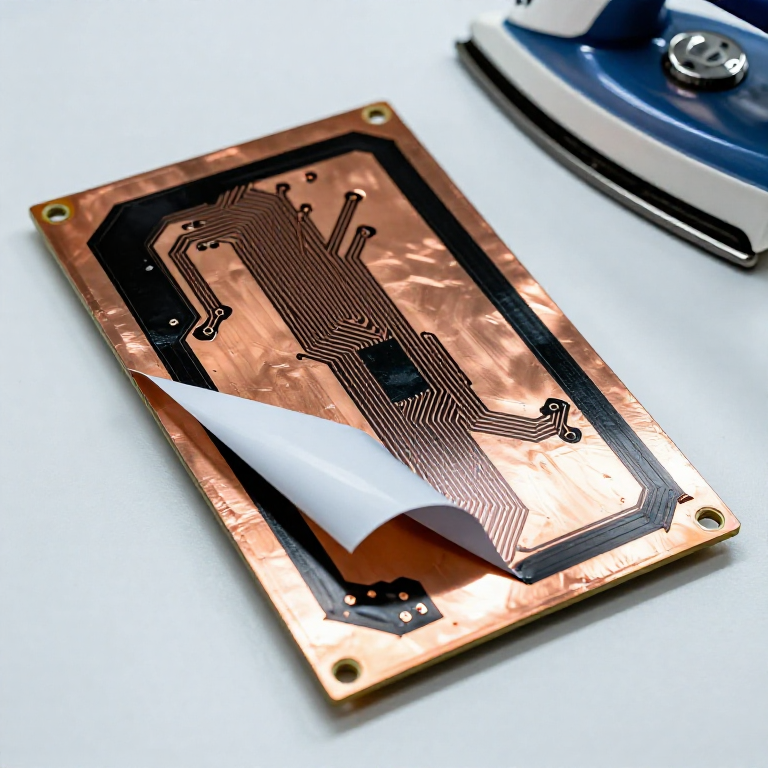

Очистіть мідну поверхню заготовки PCB дрібною сталевою мочалкою або губкою Scotch-Brite, доки вона не стане рівномірно блискучою та яскравою, без окислення, відбитків пальців чи жиру. Будь-яке забруднення перешкоджає зчепленню тонера. Тримайте очищену плату лише за краї. Покладіть надрукований глянцевий папір лицьовим боком донизу на очищену мідну поверхню, вирівнюючи малюнок схеми. Застосуйте нагрів і тиск праскою для одягу, встановленою на найвищий нагрів (без пари). Притискайте міцно й рівномірно протягом 3-5 хвилин, повільно переміщуючи праску по всій поверхні. Нагрів плавить тонер (приблизно 180 градусів C), а тиск з'єднує його з міддю. Дайте трохи охолонути, потім замочіть плату в теплій воді на 10-15 хвилин, доки папір не розм'якне і не відійде, залишивши малюнок тонера на міді.

Крок 2 - Image 1
3

Перевірка та корекція перенесення

Ретельно огляньте перенесений тонерний малюнок під яскравим світлом. Шукайте ділянки, де тонер перенісся неякісно: розриви доріжок, точкові отвори або відсутні контактні майданчики. Виправте будь-які дефекти за допомогою перманентного маркера (Sharpie) або резистивного маркера PCB — чорнило маркера діє як травильний резист так само, як і тонер. Цей етап перевірки є критично важливим: один розрив доріжки означає обрив електричного з'єднання в готовій платі, який може бути дуже складно діагностувати згодом. Особливу увагу звертайте на тонкі доріжки та проміжки між щільно розташованими майданчиками — саме вони найчастіше виходять з ладу при перенесенні тонером.

4

Протравлення плати

Одягнувши захисні рукавички та окуляри (хлорид заліза залишає стійкі плями і є слабко корозійним), налийте розчин хлориду заліза в пластиковий лоток для травлення на глибину приблизно 1 см. Занурте плату міддю вниз, щоб вона плавала на поверхні травильного розчину. Обережно похитуйте лоток взад і вперед кожну хвилину — перемішування подає свіжий травильний розчин до мідної поверхні та прискорює процес. Травлення триває від 15 до 45 хвилин залежно від температури та свіжості розчину (тепліший розчин працює швидше, оптимальна температура 40-50 градусів C). Періодично перевіряйте хід процесу, піднімаючи плату — ви побачите, як мідь поступово розчиняється навколо доріжок, захищених тонером. Травлення завершене, коли вся відкрита мідь розчинилася і залишилися лише доріжки, захищені тонером. Не передержуйте плату в розчині, оскільки він підтравлюватиме краї під тонером, що призведе до стоншення доріжок.

5

Очищення, свердління та завершення

Вийміть протравлену плату з розчину, ретельно промийте водою та видаліть тонер ацетоном або засобом для зняття лаку для нігтів, відкривши яскраві мідні доріжки під ним. Перевірте доріжки на наявність безперервності — використовуйте мультиметр у режимі прозвону, щоб переконатися, що кожна доріжка з'єднує свої призначені точки без коротких замикань із сусідніми доріжками. Просвердліть отвори для компонентів свердлом діаметром 0,8–1,0 мм у невеликому настільному свердлильному верстаті або ротаційному інструменті. PCB свердла повинні бути твердосплавними, оскільки склотекстоліт (FR4) надзвичайно абразивний і миттєво затуплює сталеві свердла. Після свердління злегка відшліфуйте мідь тонкою сталевою мочалкою, щоб видалити окис і покращити паяність. Готова плата придатна для монтажу компонентів. Для довготривалого захисту нанесіть флюсове покриття або прозорий лак на мідь, щоб запобігти окисленню до встановлення компонентів.

Матеріали

2

Необхідні інструменти

10
