Stepped Spiral Egg Beater: A Stepped Dasher Spun in a Square Box

A beater spun in a round bowl soon drags the whole mixture round with it. Thomas McBean of Fowlerville, New York, received US 24,134, dated 24 May 1859, for an egg beater: "a double spiral-shaped beater or dasher with its surface formed into steps within a square box," turned horizontally on a vertical shaft by a bevel pinion and a handle, so that the dasher and the square box together "so thoroughly breaks up all portions of the eggs that they may be well and very thoroughly beaten in a few seconds." This rung compares the side and corner gaps, then prints the stepped dasher, builds a square box with a bevel drive, and times beating in the box against a round bowl.
Середній
About 4 hours, plus printing

Інструкції

1

Tip speed and the corners

Завантаження блокнота Jupyter…
2

A geared beater a month before it

The embedded blueprint beats with two wire whisks turning opposite ways. McBean turns one stepped dasher and lets the box's corners do the breaking up.
3

Read US 24,134

"The nature of my invention consists in arranging a double spiral-shaped beater or dasher with its surface formed into steps within a square box and in communicating to this dasher a swift rotary motion so as to revolve it horizontally within said box."
4

Print the dasher

Print the stepped double-spiral dasher (/uploads/blueprints/stepped-spiral-egg-beater-dasher.stl). Print in PETG at 0.2 mm layers, 30 % infill, 4 walls.

Матеріали для цього кроку:

Філамент PETGФіламент PETG1 штука

Необхідні інструменти ({count})

3D-принтер FDM3D-принтер FDM
5

Build the box

Cut a plywood base and four sides to make a box 104 mm square inside and 90 mm deep. Glue and screw it, and seal the inside seams with silicone.

Матеріали для цього кроку:

Лист фанериЛист фанери1 штука
Шуруп по дереву #8 x 1"Шуруп по дереву #8 x 1"1 штука
Силіконовий герметикСиліконовий герметик1 штука

Необхідні інструменти ({count})

Лобзикова пилкаЛобзикова пилка
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Набір викрутокНабір викруток
ЛінійкаЛінійка
6

Fit the shaft and gears

Screw a hardwood bar across the box's top with a bracket above it. Run a 5 mm rod down through the bar to a socket in the floor, with the dasher at its foot and one bevel gear at its top; mount the other gear on a crank shaft through the bracket so they mesh.

Матеріали для цього кроку:

Брусок твердої деревиниБрусок твердої деревини1 штука
Круглий пруток із маловуглецевої сталіКруглий пруток із маловуглецевої сталі1 штука
Комплект конічних зубчастих коліс (сталь, 1:1)Комплект конічних зубчастих коліс (сталь, 1:1)1 штука
Двокомпонентна епоксидкаДвокомпонентна епоксидка1 штука
Плоска шайбаПлоска шайба1 штука

Необхідні інструменти ({count})

Ножівка по металуНожівка по металу
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Слюсарні лещатаСлюсарні лещата
7

The patent drawing

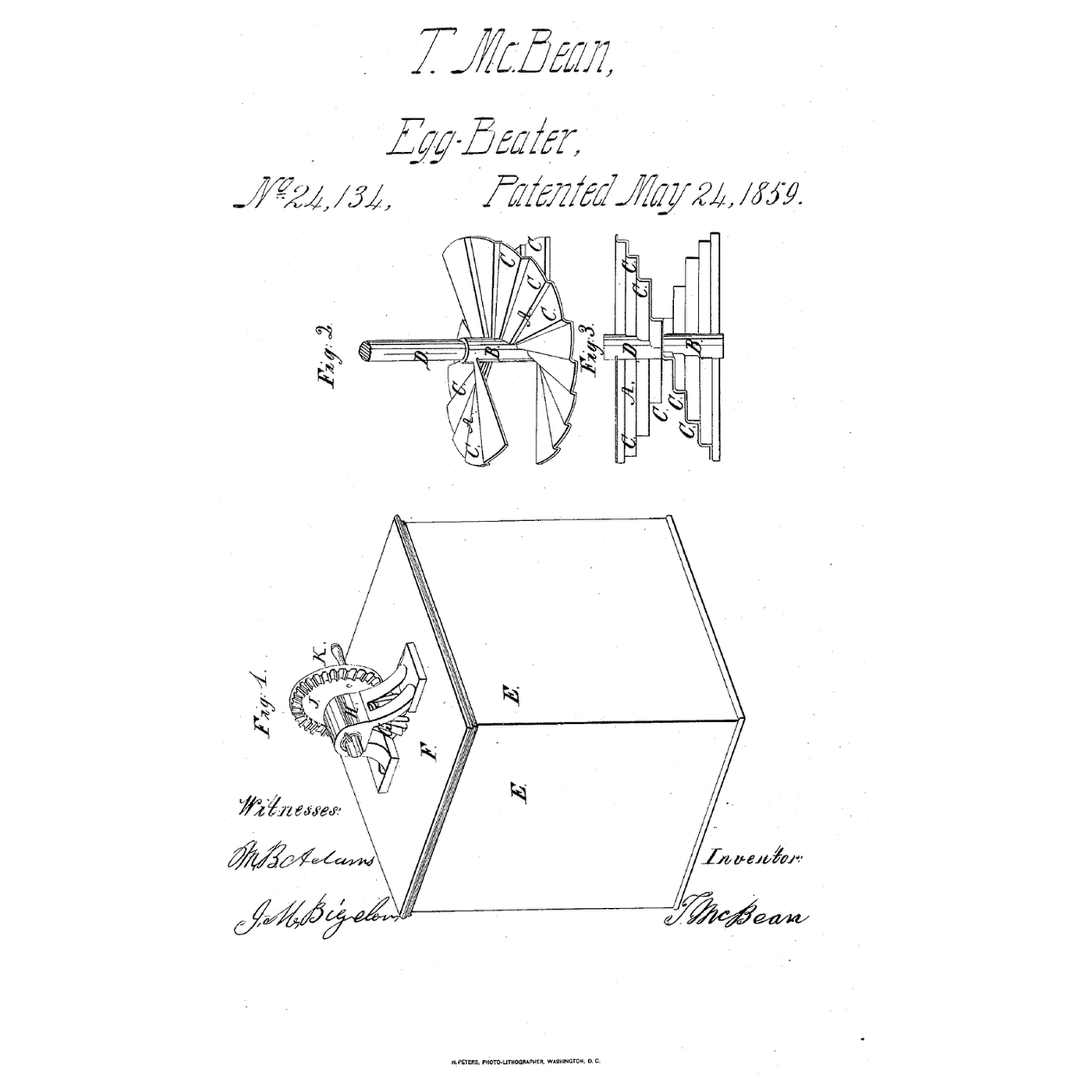

US 24,134 drawing sheet, public domain (expired patent).
Крок 7 - Image 1
8

Square box against round bowl

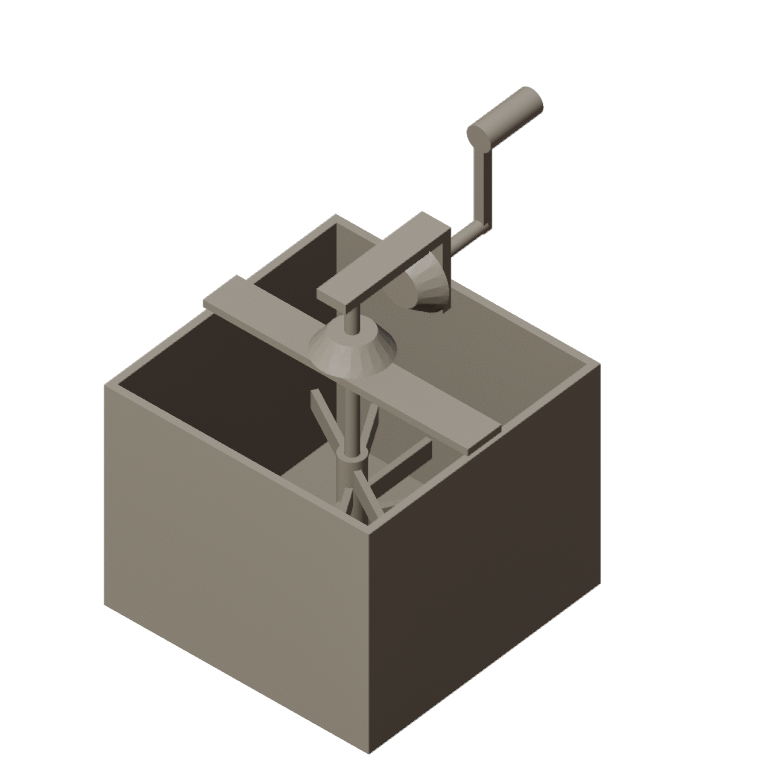

Beat two egg whites in the box at about two crank turns a second and time them to stiff peaks. Repeat with the dasher in a round bowl of the same size.
Крок 8 - Image 1

Матеріали для цього кроку:

ЯйцеЯйце4 штук

Необхідні інструменти ({count})

Велика миска з нержавкої сталіВелика миска з нержавкої сталі
СекундомірСекундомір
9

A dasher that swirls, scrapes or slips

Stepped spiral egg beater troubleshooting.

Flow

Loading...
10

History and honest limits

**Thomas McBean** of Fowlerville, Livingston County, New York, received US 24,134, dated 24 May 1859. The dasher's spiral circular plates are soldered to a small tube and bent into steps radial from the axis; the shaft passes up through the box's cover to a bracket, its lower end resting on a pin in the box's bottom. He claimed the double spiral dasher in combination with the square box. **Honest limits.** FDM prints hold food in their layer lines, so wash well and replace when worn. A printed dasher and a bought 1:1 bevel pair stand in for his tin plates and pinions. Your times are the result.
