Гачок для в'язання з захистом: два розміри, що висуваються з однієї трубки

Голий гачок для в'язання чіпляється за все в сумці, а два розміри означають два розхитані інструменти. Warren H. Stansbery з Grand Haven, штат Мічиган, отримав патент US 1,269,014, виданий 11 червня 1918 року, на гачок з двома кінцями в захисті: трубка з прорізом уздовж одного боку утримує гачковий елемент з гачком на кожному кінці, переважно різних розмірів; втулка зі штифтом, що проходить через виріз, висуває будь-який із гачків і фіксує його в прямокутному кінці прорізу, а внутрішні згини на половині довжини утримують елемент, коли його сховано. У цьому етапі розраховується довжина прорізу, потім виготовляється захист із латунної трубки та двох купленихгачків, а також перевіряється, наскільки міцно він ховається і фіксується.
Середній
Близько 3 годин

Інструкції

1

Довжина пазу

Завантаження блокнота Jupyter…
2

Кілька розмірів у одному футлярі перед ним

Вбудований креслення тримає гачки кількох розмірів у футлярі. Стенсбері розміщує два розміри на одному елементі, який висувається зі свого власного щитка.
3

Читайте US 1,269,014

«Коли пристрій не використовується, дволезовий гачкоподібний елемент повністю знаходиться всередині екрана, а його циліндрична ділянка 4 фрикційно зчеплена виступами 10, завдяки чому гачкоподібний елемент утримується від будь-якого випадкового переміщення відносно екрана. Захопивши гільзу 7, будь-який кінець гачкоподібного елемента можна виставити за межі екрана, як показано на рис. 3 і 4, при цьому штифт 8, або 8a чи 8b, рухається по пазу 2, доки не досягне одного з його кінців, після чого з'єднану гільзу, штифт і гачок можна повернути, щоб штифт сів у розширення 3 пазу, що утримує гачкоподібний елемент у положенні відносно екрана».
4

Відріжте щиток і паз

Відріжте 150 мм латунної трубки 3/8". Позначте лінію вздовж неї та виріжте паз шириною 2 мм відрізним диском рotary-інструмента від 15 мм до 135 мм, із поворотом під прямим кутом на 5 мм на кожному кінці. Зніміть задирки голчастими напилками.

Матеріали для цього кроку:

Латунна трубка 9,5 мм зовнішнього діаметраЛатунна трубка 9,5 мм зовнішнього діаметра1 штука

Необхідні інструменти ({count})

Ножівка по металуНожівка по металу
Слюсарні лещатаСлюсарні лещата
Ротаційний інструмент (типу Dremel)Ротаційний інструмент (типу Dremel)
Набір надфілівНабір надфілів
Перманентний маркерПерманентний маркер
ЛінійкаЛінійка
Захисні окуляриЗахисні окуляри
5

Виготовлення елемента гачка

Відшліфуйте дерев'яний круглий стрижень (шпильку) довжиною 40 мм, доки він не ковзатиме вільно в трубці. Просвердліть кожен кінець по осі для хвостовика гачка. Відріжте два гачки різних розмірів із набору, залишивши по 50 мм кожен, і закріпіть один з них епоксидною смолою на кожному кінці.

Матеріали для цього кроку:

Шканти з твердої деревиниШканти з твердої деревини1 штука
Двокомпонентна епоксидкаДвокомпонентна епоксидка1 штука

Необхідні інструменти ({count})

Наждачний папірНаждачний папір
Цифровий штангенциркуль 6 дюймівЦифровий штангенциркуль 6 дюймів
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Ножівка по металуНожівка по металу
Набір гачків для в'язанняНабір гачків для в'язання
6

Підберіть втулку та встановіть штифт

Відріжте 20 мм латунної трубки 1/2" для втулки та просвердліть отвір 1,5 мм через одну сторону. Вставте елемент у щиток, втулку надіньте поверх нього та протягніть сталевий штифт 1,5 мм крізь втулку і паз у отвір 1,5 мм, просвердлений посередині валика.

Матеріали для цього кроку:

Латунна трубка 1/2 дюйма зовнішнього діаметраЛатунна трубка 1/2 дюйма зовнішнього діаметра1 штука
Круглий пруток із маловуглецевої сталіКруглий пруток із маловуглецевої сталі1 штука

Необхідні інструменти ({count})

Ножівка по металуНожівка по металу
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
МолотокМолоток
7

Вм'ятини на упорах

Коли деталь відцентрована, легко вдавіть кернером усередину з кожного боку пазу на середині довжини, доки штифт затиснеться, але ще відчуватиметься можливість ковзання.

Необхідні інструменти ({count})

КернерКернер
МолотокМолоток
8

Або надрукуйте це: один щиток, один елемент на кожну товщину пряжі

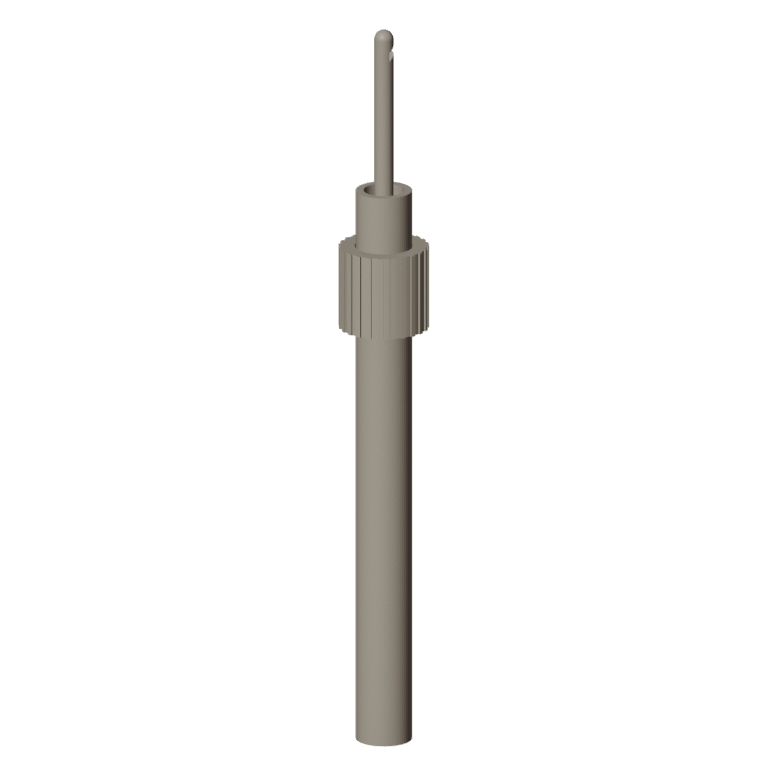

Замість латунних і готових гачків надрукуйте деталі з PLA шарами по 0,12 мм, 100 % заповнення для елементів: - щиток, 150 мм завдовжки, з пазом і прямими кутами поворотів - рифлену втулку - елемент для вашої пряжі: 3.5/4.5 мм для тонкої пряжі, 5/6 мм для середньої, 6,5/8 мм для товстої Кожен елемент має однаковий сердечник 10 мм, тож один щиток підходить для всіх них. Друкуйте елементи стоячи вертикально, потім з'єднайте втулку, паз і елемент сталевим штифтом 2 мм, як у кроці 6.
Крок 8 - Image 1

Матеріали для цього кроку:

PLA-прутокPLA-пруток1 штука

Необхідні інструменти ({count})

3D-принтер FDM3D-принтер FDM
9

Надрукуйте щит

Щит, надрукований згідно з кроком 8.
Файл дизайнуSTLCC0 - Free
10

Надрукуйте рифлену втулку

Рифлена втулка, надрукована згідно з кроком 8.
Файл дизайнуSTLCC0 - Free
11

Надрукуйте елемент 3.5/4.5 мм

Елемент 3.5/4.5 мм, надрукований згідно з кроком 8.
Файл дизайнуSTLCC0 - Free
12

Надрукуйте деталь 5/6 мм

Деталь 5/6 мм, надрукована згідно з кроком 8.
Файл дизайнуSTLCC0 - Free
13

Надрукуйте елемент 6.5/8 мм

Елемент 6.5/8 мм, надрукований згідно з описом кроку 8.
Файл дизайнуSTLCC0 - Free
14

Креслення патенту

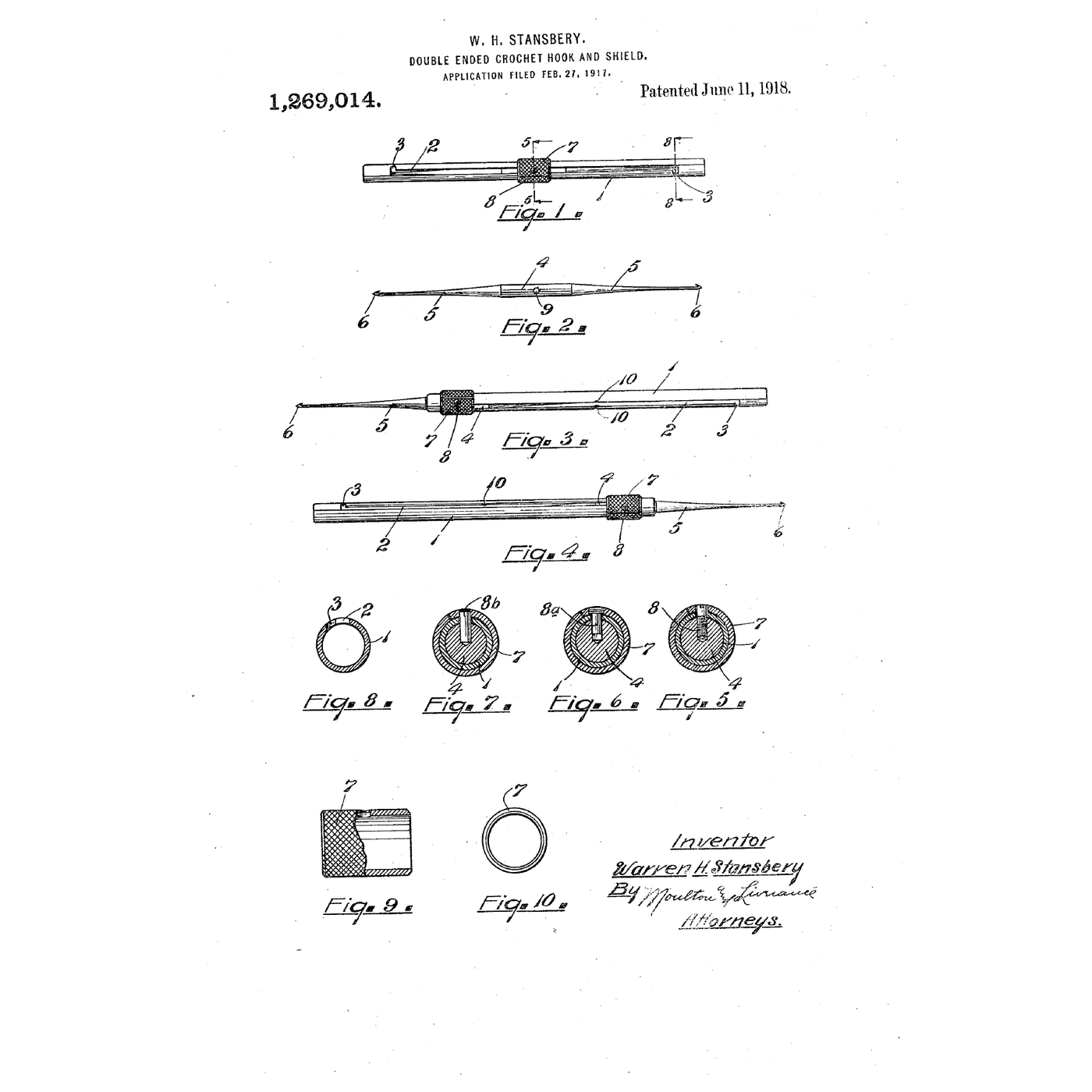

Креслювальний лист US 1,269,014, суспільне надбання (патент закінчив чинність).
Крок 14 - Image 1
15

Перевірте це

Потягніть рукав динамометром, щоб витягнути елемент; запишіть зусилля. Зафіксуйте кожен гачок, сильно струсіть його десять разів і перевірте, чи він не зрушив з місця. Зв'яжіть ланцюжок із 20 петель кожним гачком і засічіть час.

Матеріали для цього кроку:

ПряжаПряжа1 штука

Необхідні інструменти ({count})

Динамометр (пружинні ваги)Динамометр (пружинні ваги)
СекундомірСекундомір
16

Гачок, що деренчить, не фіксується або не ковзає

Усунення несправностей гачка для подвійного в'язання з екраном.

Flow

Loading...
17

Історія та чесні обмеження

**Warren H. Stansbery** з Грand Haven, Michigan, подав заявку на US 1,269,014 27 лютого 1917 року; патент було видано 11 червня 1918 року. Його втулка має накатану поверхню, зручну для захоплення під час в'язання гачком; він показав гвинт, з'єднувач з головкою та прямий штифт, що проходить через прорізь, і написав, що прямий штифт — це «спосіб, яким пристрій насправді був побудований». **Чесні обмеження.** Він не наводить розмірів; наші є прикладами, а дерев'яний стрижень із двома купленими гачками замінює його цільну деталь. Ваші зусилля та час є результатом.
