Щітка-фонтан з трубкою в корпусі: поверни трубку, і струмені перетворяться на зрошення
Перекладено
YourGrandma

Створено

YourGrandma

6. жовтень 2026IS
39
0
0
0
0

Щітка-фонтан з трубкою в корпусі: поверни трубку, і струмені перетворяться на зрошення

Щітка для миття, занурена у відро, висихає за лічені секунди, а шланг поруч заливає підлогу. Енні Б. Лендрет з Брістоля, штат Пенсильванія, отримала патент US 757,628 від 19 квітня 1904 року на щітку-фонтан «надзвичайно простої конструкції»: поздовжній паз, просвердлений у спинці звичайної щітки, з отворами на її робочій поверхні, а також перфорована трубка на крані, що входить усередину. Квадратна пластина на трубці сидить у квадратному заглибленні, тож отвори можуть бути спрямовані на отвори щітки або повернуті на чверть оберту до стінок пазу. Цей етап порівнює струмінь із потоком, відведеним убік, потім свердлить щітку для миття, встановлює трубку та кран і вимірює обидва положення.
Середній
Близько 3 годин

Інструкції

1

Струмінь проти замочування

Завантаження блокнота Jupyter…
2

Щітка для чищення, удосконалена раніше

Вбудований кресленик містить дві щіточні головки на пружинному тримачі. Landreth залишає щітку звичайною та подає воду через отвір у її задній частині.
3

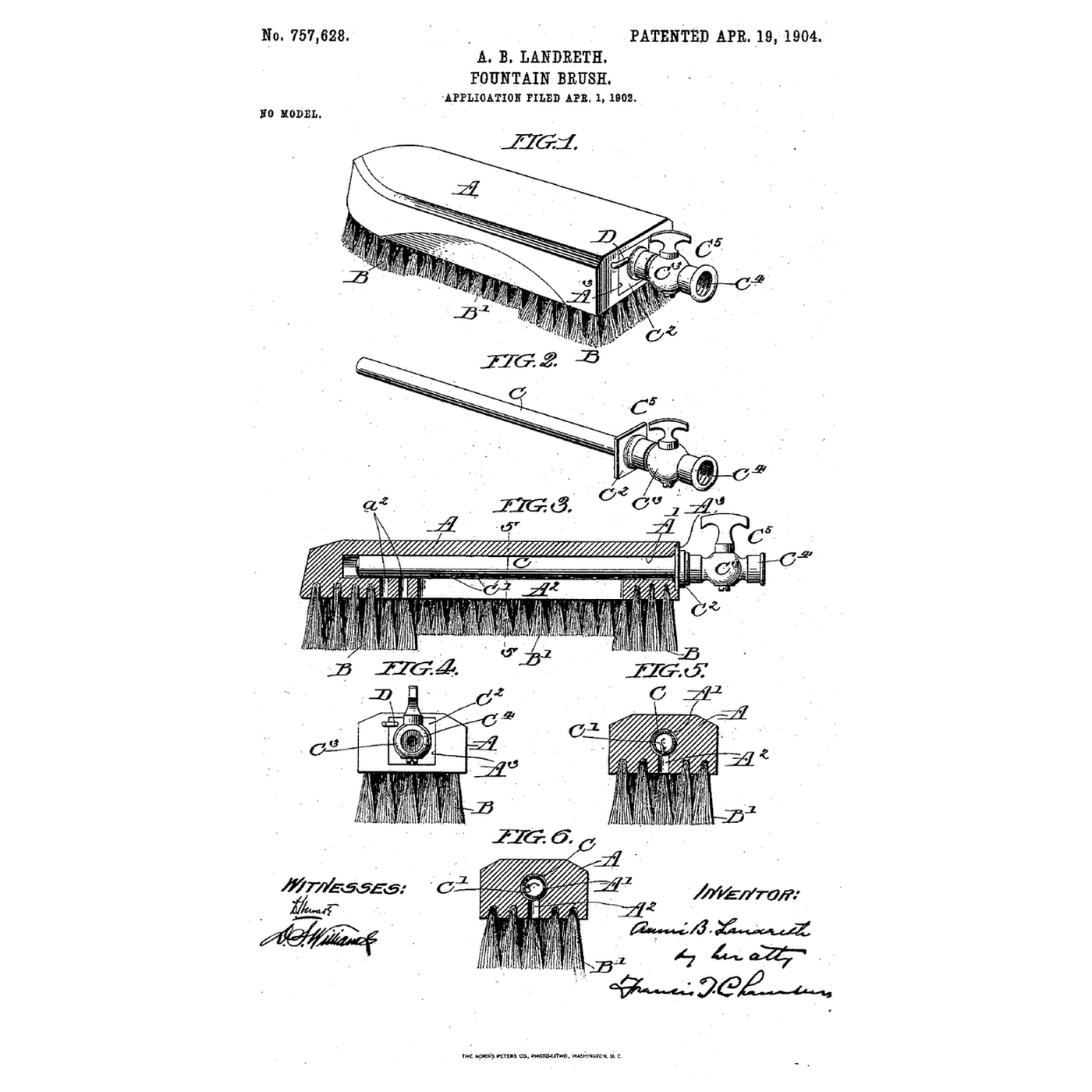

Читайте US 757,628

"Таким чином перфорації можуть збігатися з отворами a² a², як показано на рис. 5, або трубку-фонтан можна повернути на кут дев'яносто градусів, так що перфорації C' будуть обернені до бічних сторін заглиблення A', як показано на рис. 6, і таким чином сила, зумовлена тиском водопостачання, розсіюється, і вода виходитиме з отворів без сили."
4

Просвердліть спинку

Закріпіть щітку для миття зі спинкою товщиною щонайменше 22 мм, щетиною вниз. Просвердліть отвір діаметром 12 мм на глибину 160 мм уздовж центру спинки з одного кінця, тримаючи свердло горизонтально.

Матеріали для цього кроку:

Жорстка щіткаЖорстка щітка1 штука

Необхідні інструменти ({count})

Слюсарні лещатаСлюсарні лещата
Акумуляторний дрильАкумуляторний дриль
Набір свердел із центрувальним вістрямНабір свердел із центрувальним вістрям
ЛінійкаЛінійка
Захисні окуляриЗахисні окуляри
5

Просвердліть отвори

Від щетинної поверхні, між рядами, просвердліть сім отворів діаметром 3 мм у присвердлі, з кроком 20 мм.

Необхідні інструменти ({count})

Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Перманентний маркерПерманентний маркер
6

Виріжте квадратну виїмку

Заокругліть отвір, виберіть long-квадратну виїмку 30 мм завглибшки 2 мм.

Необхідні інструменти ({count})

Набір стамесок по деревуНабір стамесок по дереву
МолотокМолоток
ЛінійкаЛінійка
7

Виготовлення трубки

Відріжте 160 мм мідної трубки діаметром 10 мм. Стисніть один кінець у лещатах і припаяйте його. Просвердліть сім отворів діаметром 1,8 мм у одну лінію, щоб вони відповідали отворам.

Матеріали для цього кроку:

Мідна трубаМідна труба1 штука
Безсвинцевий водопровідний припійБезсвинцевий водопровідний припій1 штука

Необхідні інструменти ({count})

ТруборізТруборіз
Слюсарні лещатаСлюсарні лещата
Пропановий пальникПропановий пальник
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Термостійкі рукавиціТермостійкі рукавиці
ФлюсФлюс
8

Припаяйте до квадратної пластини

Виріжте квадрат 28 мм з латунного листа, просвердліть у центрі отвір 10 мм, насадьте його на відстані 160 мм від закритого кінця так, щоб один край був перпендикулярний до отворів, і припаяйте.

Матеріали для цього кроку:

Латунний листЛатунний лист1 штука
Безсвинцевий водопровідний припійБезсвинцевий водопровідний припій1 штука

Необхідні інструменти ({count})

Ножиці по металуНожиці по металу
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Пропановий пальникПропановий пальник
Термостійкі рукавиціТермостійкі рукавиці
ФлюсФлюс
9

Встановіть кран і кнопку

Встановіть кульовий кран і шланговий з'єднувач на відкритий кінець за допомогою латунних фітингів і стрічки PTFE. Прикрутіть латунну смужку 10 × 40 мм поруч із западиною як поворотну кнопку.

Матеріали для цього кроку:

Кульовий кранКульовий кран1 штука
Латунні фітингиЛатунні фітинги1 штука
Ущільнювальна стрічка ПТФЕ для різьбиУщільнювальна стрічка ПТФЕ для різьби1 штука
Латунний листЛатунний лист1 штука
Шуруп по дереву #8 x 1"Шуруп по дереву #8 x 1"1 штука

Необхідні інструменти ({count})

Розвідний ключРозвідний ключ
Набір викрутокНабір викруток
10

Збірка у 3D

Модель збірки в FreeCAD, а не патенту: корпус 200 × 60 × 26 мм із отвором Ø12 мм глибиною 160 мм, сім отворів по 3 мм, квадратне заглиблення 30 мм, перфорована трубка з квадратною пластиною, клапан і поворотна кнопка.
Файл дизайнуBLENDCC0 - Free
11

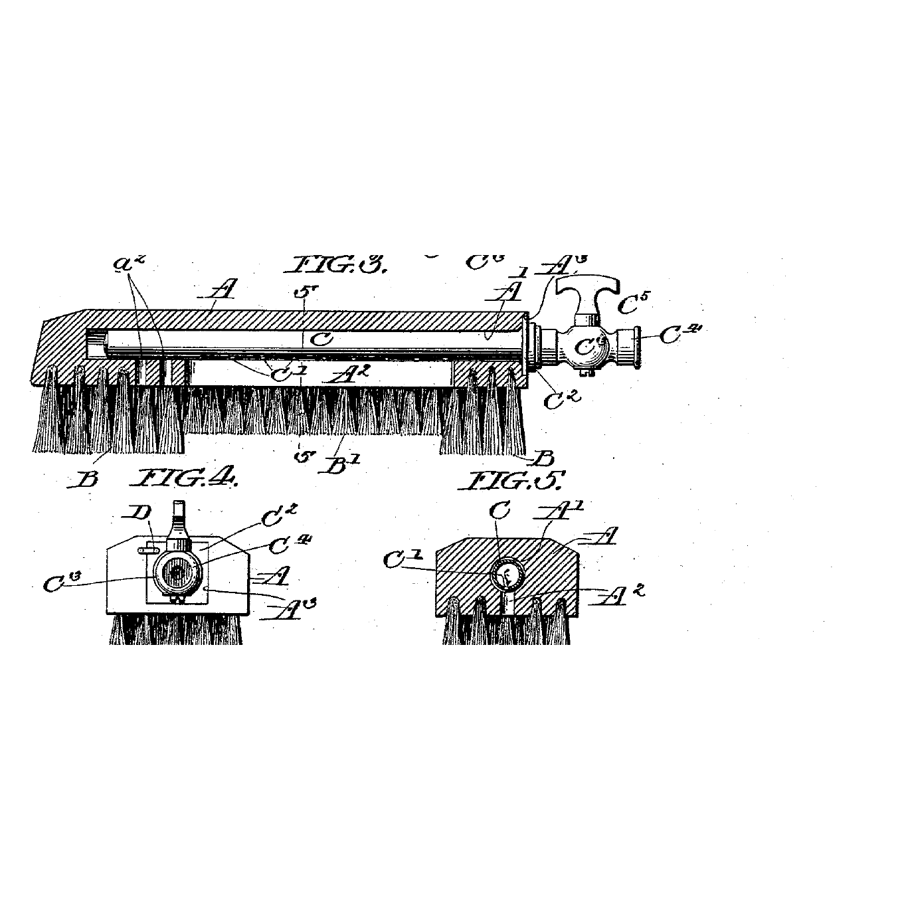

Порівняйте два налаштування

Під'єднайте садовий шланг. Тримаючи щітку отворами до отворів, а лицьовою стороною догори, виміряйте, на яку висоту піднімаються струмені; засічте час, за який набирається один літр у глечик. Поверніть трубку на 90°, зафіксуйте її та повторіть.
Крок 11 - Image 1

Матеріали для цього кроку:

ВодаВода1 штука

Необхідні інструменти ({count})

ЛінійкаЛінійка
Мірний глечикМірний глечик
СекундомірСекундомір
Гумовий шлангГумовий шланг
12

Пензель, який розбризкує, протікає або не фіксується

Усунення несправностей пензля-фонтана з трубкою в корпусі.

Flow

Loading...
13

Історія та чесні обмеження

**Енні Б. Ландрет** з Брістоля, штат Пенсильванія, подала заявку на патент США 757,628 1 квітня 1902 року; його датовано 19 квітня 1904 року. Насадка має кран і звичайне з'єднання для шланга; квадратна пластина та заглиблення можуть мати будь-яку форму, яка утримує трубку під обраним кутом, а поворотна кнопка утримує її під час використання. Насадку можна миттєво вставляти й виймати, при цьому боки та спинка залишаються вільними для того, щоб тримати щітку звичним способом. **Чесні обмеження.** Вона не наводить розмірів; наші є лише прикладами. У блокноті не враховано втрати в каналі. Висоти струменів і часи — це результат вашого виміру.
