Bench Hook: a Beech Bed with a Fence on Top and a Hook Below

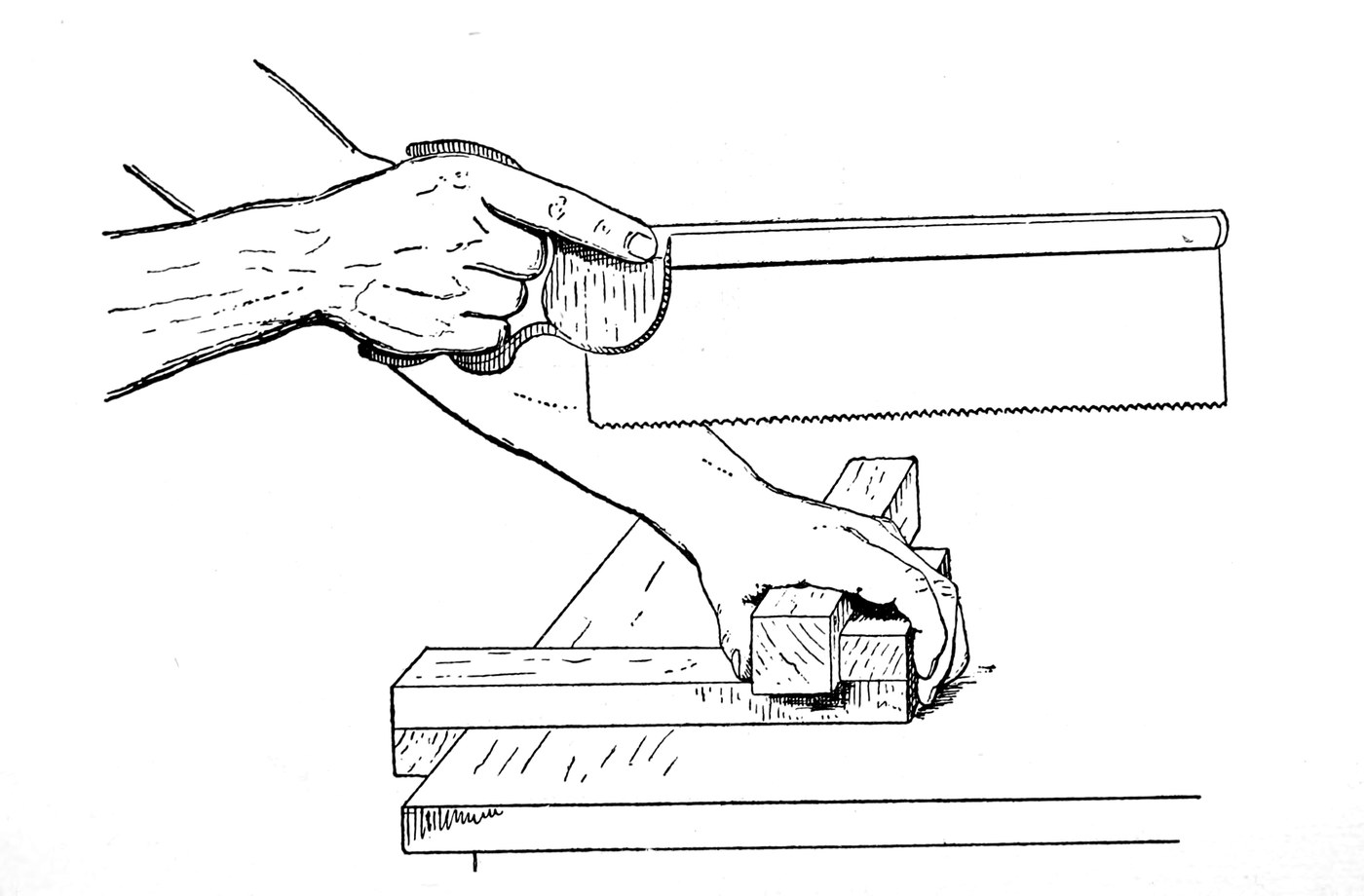

A bench hook holds small work for sawing across the grain: a flat bed with a stop on top at one end and another underneath at the other. The lower stop hooks over the front of the bench; you hold the work against the upper one, and its end guides the saw. Three pieces of beech, glued and pegged. The picture: sawing on a bench hook with a backsaw.
Cơ bản
An afternoon

Hướng dẫn

1

Cut the pieces

Plane a beech bed about 300 × 200 × 20 mm, and two stops about 40 × 30 mm in section: one as wide as the bed, one 25 mm shorter (our sizes).

Vật liệu cho bước này:

Gỗ dẻ gai xẻGỗ dẻ gai xẻ1 cái

Công cụ cần thiết:

Cưa lưng cứngCưa lưng cứng
Bào tayBào tay
Thước thẳng chuẩnThước thẳng chuẩn
2

Fix the stops

Glue the short stop across the top at one end, flush with the left edge, and the full stop under the other end. Clamp, drill and peg each with two wooden pegs.

Vật liệu cho bước này:

Keo da động vậtKeo da động vật0.03 kg
Trục gỗ thẳngTrục gỗ thẳng1 cái

Công cụ cần thiết:

Vam chữ CVam chữ C
Khoan tayKhoan tay
Vồ chạm khắcVồ chạm khắc
Nồi lớn (đáy, dùng cho nồi cách thủy)Nồi lớn (đáy, dùng cho nồi cách thủy)
Cốc thủy tinh (becher)Cốc thủy tinh (becher)
3

True it

Check that the top stop is square to the bed edge and plane it true; saw the pegs flush.

Công cụ cần thiết:

Thước thẳng chuẩnThước thẳng chuẩn
Bào tayBào tay
Cưa lưng cứngCưa lưng cứng
4

Sizes

Đang tải sổ tay Jupyter…
