Engraving Burin: Square Steel Graver in a Mushroom Handle
The burin cuts a V-shaped groove in copper and other soft metals: a tempered steel shaft, usually square or lozenge in section, ending in a sharp cutting face, set in a mushroom-shaped handle cradled in the palm and held at about 30° to the plate. Forge and harden a square shaft, turn a handle, and grind the face.

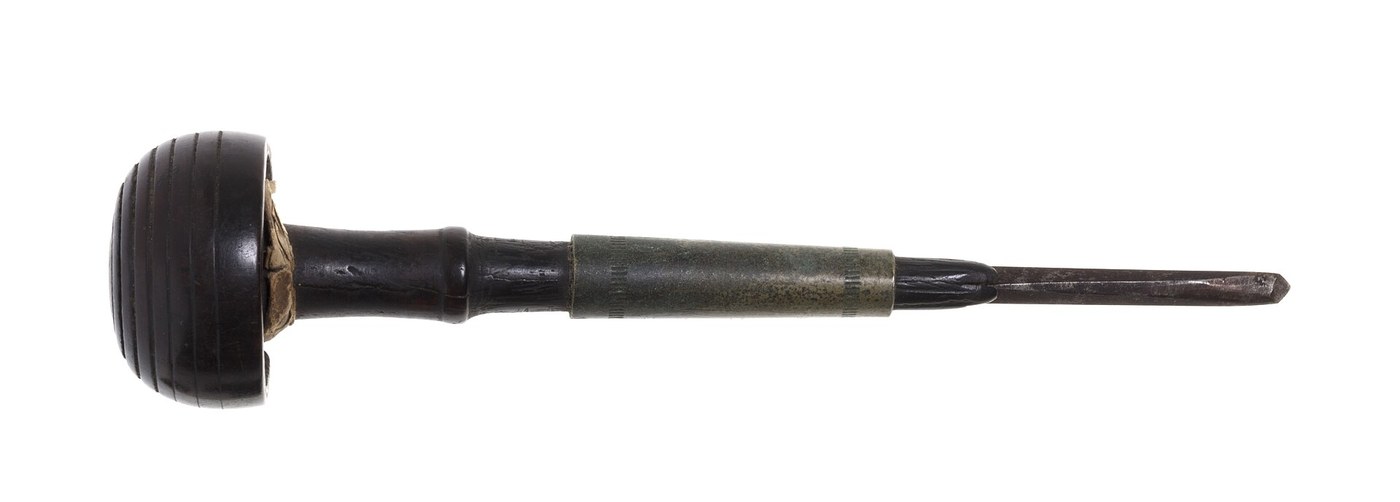

The picture: an old engraver's burin with a mushroom handle.
Trung cấp
A day
Hướng dẫn
1
1
Forge the shaft
Forge the shaft
Draw tool steel to a square shaft about 3 mm across and 11 cm long (our size), with a tang at one end. Bend the shaft slightly near the tang so the point clears the plate when the handle is low.
Vật liệu cho bước này:
Thanh thép dụng cụ bát giác0.05 kg
Than củi1 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rèn
Giũa kim loại
Ê tô bàn nguội2
2
Harden and temper
Harden and temper
Harden the shaft in water and temper it to a pale straw, so the point is hard but does not snap.
Vật liệu cho bước này:
Nước5 lítCông cụ cần thiết:
Lò rèn của thợ rèn
Thùng tôi nướcKìm rèn3
3
Turn the handle
Turn the handle
Turn a beech mushroom handle on the lathe, saw a flat on one side so the burin lies low on the plate, drill it and drive the tang in.
Vật liệu cho bước này:
Gỗ dẻ gai xẻ1 cáiCông cụ cần thiết:
Máy tiện đạp cần
Dao tiện lòng máng
Cưa tay
Khoan tay4
4
Grind the face
Grind the face
Hone the cutting face flat on the stone at an angle across the end, and the two lower sides to a sharp corner, checking the point under the loupe.
Công cụ cần thiết:
Đá mài hạt 1000
Kính lúp thợ kim hoàn5
5
Width of the cut
Width of the cut
Đang tải sổ tay Jupyter…
