Compa thép rèn với mối nối đinh tán
Compa là dụng cụ có hai đầu nhọn bằng thép: đặt chúng theo một khoảng cách và đo dọc theo một đường, chuyển kích thước từ thước sang chi tiết, hoặc vạch một đường tròn. Rèn hai chân khớp nhau, tán đinh chúng tại một khớp cứng để giữ được độ mở, và tôi cứng các đầu nhọn.

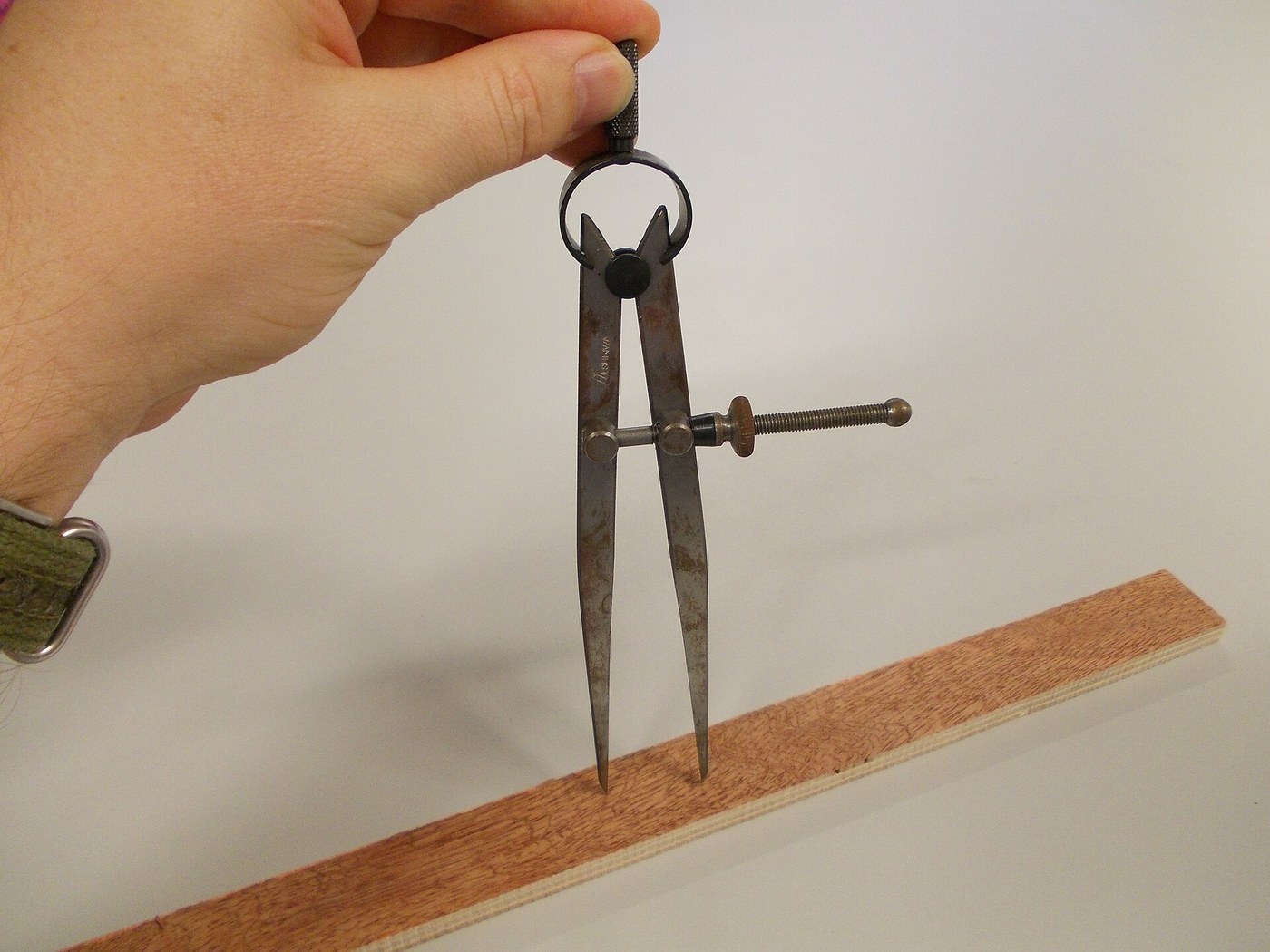

Hình minh họa: compa lò xo bằng thép được chỉnh bằng vít; các compa được làm ở đây thay vào đó giữ độ mở nhờ một mối nối đinh tán cứng.
Trung cấp
Một ngày
Hướng dẫn
1
1
Rèn hai chân
Rèn hai chân
Vẽ hai chân thuôn đều bằng thanh thép công cụ, mỗi chân có một mấu tròn phẳng ở phía trên. Rèn các mấu mỏng để chúng chồng lên nhau với độ dày bằng một chân.
Vật liệu cho bước này:
Thanh thép dụng cụ dẹt1 cái
Than củi1 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rèn
Găng tay hàn
Kính bảo hộ2
2
Tệp và cặp
Tệp và cặp
Ủ, dũa các chân thẳng và bằng nhau, và dũa các ụ cho phẳng để chúng khớp mặt đối mặt. Khoan chúng cùng nhau qua phần giữa.
Công cụ cần thiết:
Giũa kim loại
Khoan tay
Thước kẻ3
3
Tán đinh tán mối nối
Tán đinh tán mối nối
Luồn đinh tán qua, dập đầu đinh cho đến khi các chân di chuyển cứng nhưng đều, để chúng giữ được vị trí mà không bị trượt.
Vật liệu cho bước này:
Đinh tán sắt1 cáiCông cụ cần thiết:
Búa đầu nêm ngangĐe4
4
Tôi các đầu nhọn
Tôi các đầu nhọn
Nung nóng vài centimet cuối của mỗi đầu nhọn đến màu đỏ anh đào rồi tôi nguội; đánh bóng và ram đến màu nâu. Mài đá cả hai đầu nhọn cho sắc và có cùng chiều dài.
Vật liệu cho bước này:
Nước5 lítCông cụ cần thiết:
Lò rèn của thợ rèn
Thùng tôi nướcKìm rèn
Đá mài hạt 1000Găng tay hànKính bảo hộ5
5
Bước ra khỏi một đoạn thẳng
Bước ra khỏi một đoạn thẳng
Đang tải sổ tay Jupyter…
Vật liệu
4- Tạm thời
- 1 as requiredTạm thời
- 1 cáiTạm thời
- 5 lítTạm thời
