Grindstone: Sandstone Wheel on a Cranked Axle with a Treadle
A grindstone is a sandstone wheel spun on its axle to sharpen metal tools, used wet. Medieval ones were turned by a crank; by about 1480 a treadle was added so one person could pedal and grind. Shape the stone, wedge it on an iron axle with a crank, and mount it over a water trough in a wooden frame with a treadle.

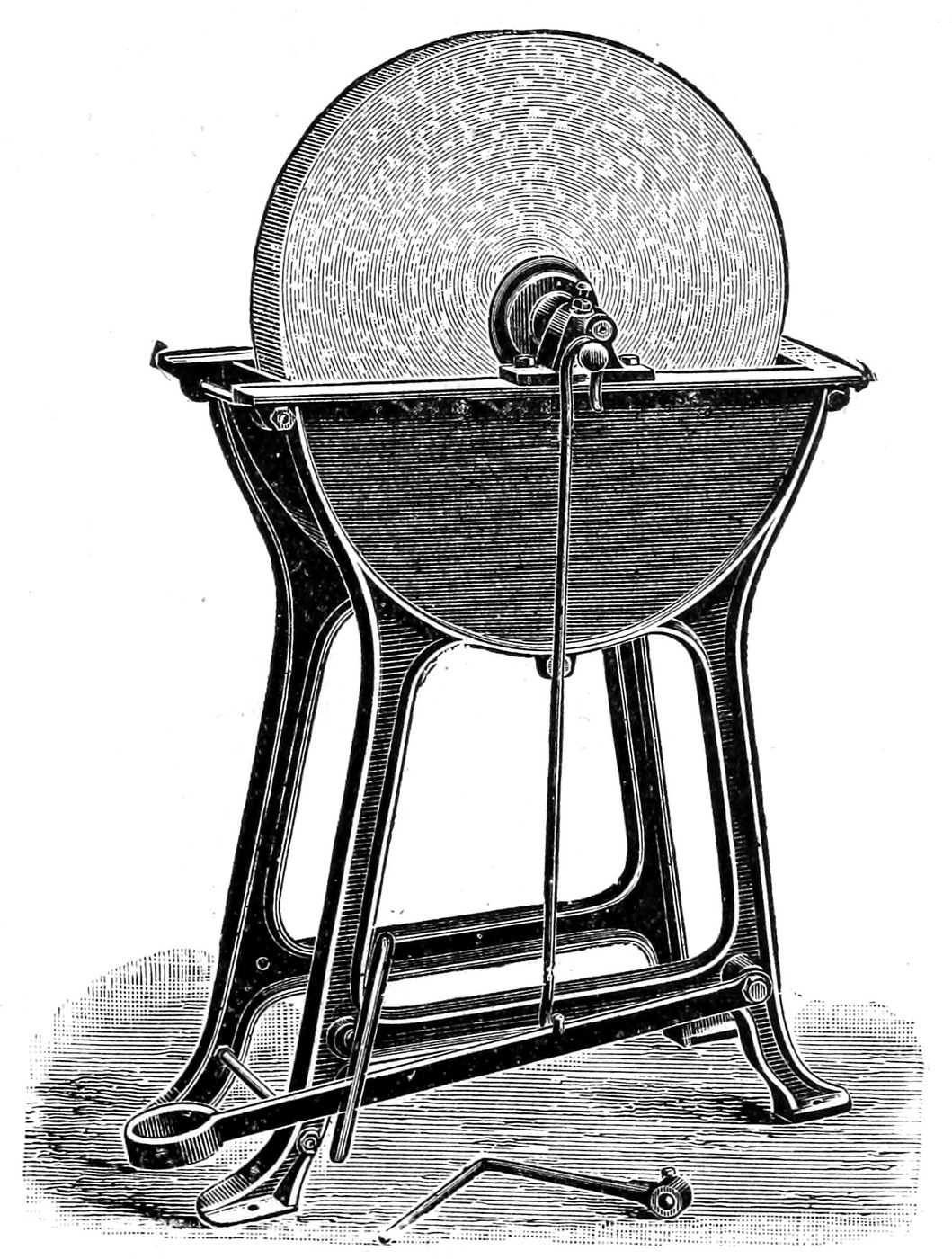

The picture: a treadle grindstone on an iron stand, from Cassell's Carpentry.
Nâng cao
Several days
Hướng dẫn
1
1
Shape the stone
Shape the stone
Scribe a circle on an even-grained sandstone slab, about 50 cm across and 7 cm thick (our size). Peck and chisel it round, then cut a square hole in the centre.
Vật liệu cho bước này:
Phiến đá sa thạch1 cáiCông cụ cần thiết:
Compa hai mũi nhọn
Đá đập (hòn ghè)
Bộ đục đá
Vồ thợ đá
Kính bảo hộ
Khẩu trang chống bụi2
2
Forge the axle and crank
Forge the axle and crank
Forge a square-sectioned axle to pass through the hole, round at both ends for the bearings, and bend a crank at one end with a hole for the treadle rod.
Vật liệu cho bước này:
Thanh sắt rèn2 cái
Than củi4 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rèn3
3
Wedge and true the stone
Wedge and true the stone
Centre the stone on the axle and drive hardwood wedges round the square part from both sides until it runs without wobble. Turn it and dress the rim true against a fixed iron.
Vật liệu cho bước này:
Nan gỗ cứng1 cáiCông cụ cần thiết:
Vồ thợ đáBộ đục đá4
4
Frame, trough and treadle
Frame, trough and treadle
Build an oak frame with notched bearings for the axle, a plank trough below the stone to hold water, and a treadle hinged at the back joined to the crank by a rod.
Vật liệu cho bước này:
Tấm ván gỗ cứng3 cái
Đinh sắt30 cáiCông cụ cần thiết:
Cưa tay
Đục mộng
Khoan tayBúa đầu nêm ngang5
5
Surface speed
Surface speed
Đang tải sổ tay Jupyter…
Vật liệu
6- 1 cáiTạm thời
- 2 cáiTạm thời
- 4 as requiredTạm thời
- 1 cáiTạm thời
- 3 cáiTạm thời
- 30 cáiTạm thời
