Sheet-Iron Flue Pipe, Rolled and Riveted
A flue carries the smoke and gases of a fire up and out; it works by the rise of the hot gas, so it needs a good draft. Roll iron sheet over a pole into a pipe, rivet the lap seam, and narrow one end so each section slides into the next.

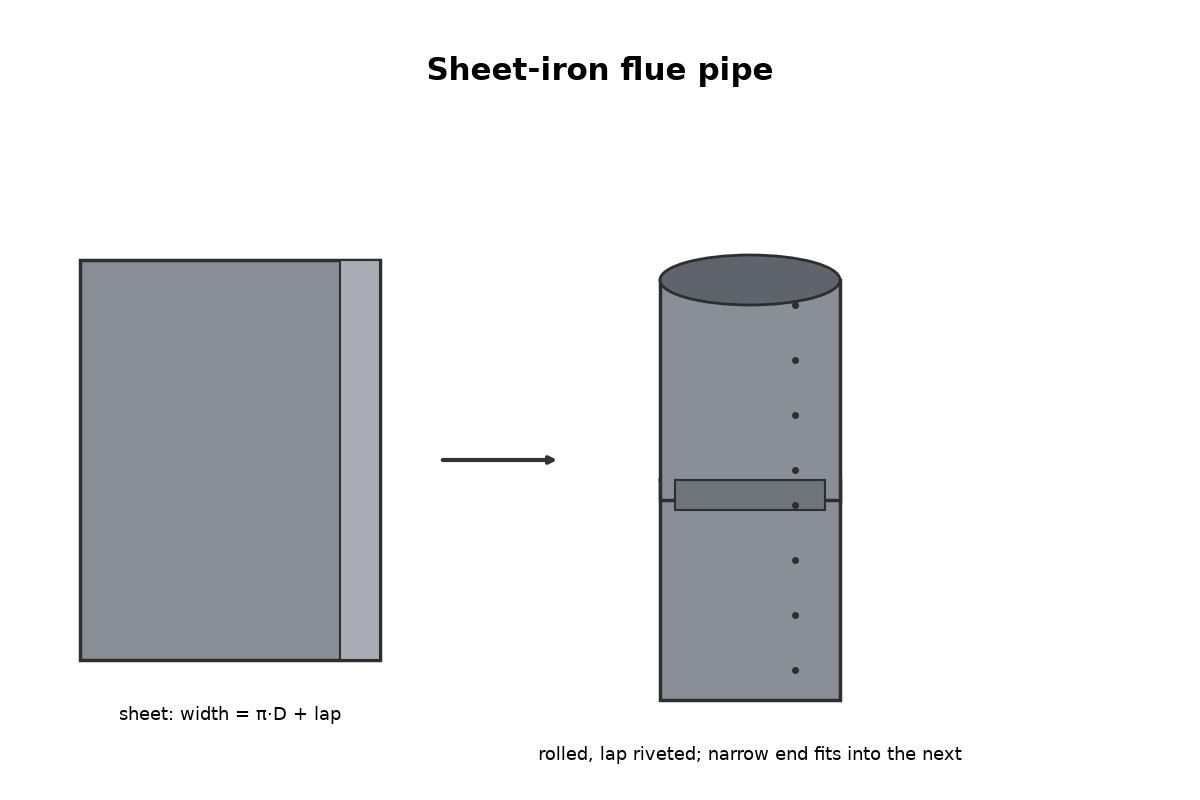

The picture: our diagram, the flat sheet and two riveted pipe sections.
Trung cấp
Half a day
Hướng dẫn
1
1
Mark and cut
Mark and cut
Mark a rectangle on the sheet, as wide as the pipe's circumference plus the lap (step 5), and cut it with the snips.
Vật liệu cho bước này:
Tấm sắt (rèn bằng búa)1 cáiCông cụ cần thiết:
Thước kẻ
Compa hai mũi nhọn
Kéo cắt tôn
Găng tay da bảo hộ2
2
Roll it
Roll it
Lay the sheet over the pole and bend it round a little at a time with the mallet, working along its length, until the edges overlap by the lap.
Công cụ cần thiết:
Trục gỗ thẳng
Vồ gỗGăng tay da bảo hộ3
3
Rivet the seam
Rivet the seam
Drill rivet holes through both layers along the lap. Set each rivet with its head on the anvil and close it with the rivet set and hammer.
Vật liệu cho bước này:
Đinh tán sắt10 cáiCông cụ cần thiết:
Khoan tay
Đe
Bộ tán rivê
Búa đầu tròn4
4
Narrow one end
Narrow one end
Over the pole, tap one end in a little all round so it slides a few centimetres into the next section.
Công cụ cần thiết:
Trục gỗ thẳngVồ gỗ5
5
Sheet size
Sheet size
Đang tải sổ tay Jupyter…
Vật liệu
2- Tạm thời
- 10 cáiTạm thời
