Xẻng: Lưỡi thép tấm, ống lồng gấp, cán tro tán đinh tán
Xẻng tay là một lưỡi thép tấm có một nếp gấp ở phía sau tạo thành ống lồng để lắp cán và làm cứng lưỡi. Cán gỗ, thường là gỗ tro, được tán đinh vào ống lồng, và một đầu chữ T ở trên giúp cầm nắm. Cắt và uốn lõm lưỡi, gấp ống lồng khi còn nóng, bào cán gỗ tro và tán đinh vào.

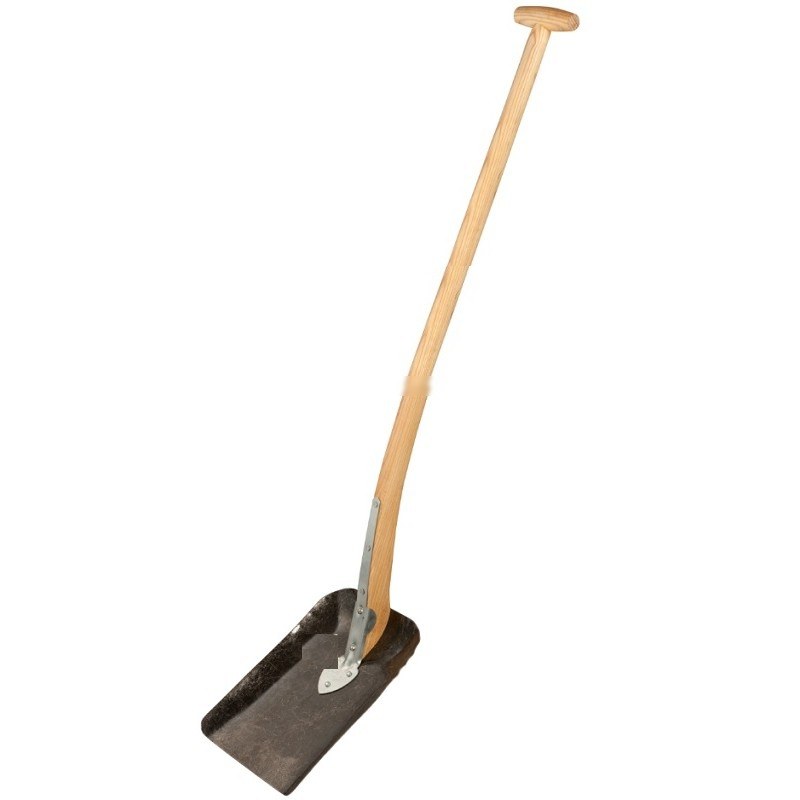

Hình minh họa: một chiếc xẻng miệng vuông với cán chữ T và dải ống lồng được tán đinh.
Trung cấp
Một ngày
Hướng dẫn
1
1
Cắt phôi
Cắt phôi
Cắt tấm thép mềm theo đường viền lưỡi dao, có phần lưỡi nhô ra ở phía sau để lắp vào đế (kích thước của chúng tôi: lưỡi 250 × 300 mm).
Vật liệu cho bước này:
Tấm thép mềm1 cáiCông cụ cần thiết:
Kéo cắt tôn tấm
Găng tay hàn
Kính bảo hộ2
2
Tạo lòng cho lưỡi dao
Tạo lòng cho lưỡi dao
Dùng búa đập lưỡi dao trên đe để tạo độ lõm nông và uốn cong nhẹ hai bên mép, giúp nó giữ được vật liệu.
Công cụ cần thiết:
Đe tạo hình
Búa đầu nêm ngangGăng tay hànKính bảo hộ3
3
Gấp ổ cắm
Gấp ổ cắm
Nung nóng phần lưỡi và gập quanh một thanh có kích thước bằng đầu cán, tạo thành ổ cắm thuon; phần gấp cũng làm cứng lưỡi.
Vật liệu cho bước này:
Than củi2 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
ĐeBúa đầu nêm ngang
Kìm rènGăng tay hànKính bảo hộ4
4
Bào cán
Bào cán
Trên ghế bào gỗ, dùng dao bào và bào cong bào tròn một thanh tro chẻ, vát một đầu cho vừa với ổ. Đục mộng một mảnh chữ T bằng gỗ cứng lên phần đỉnh và chốt bằng chốt gỗ (mối nối của chúng tôi). Thoa dầu lên cán.
Vật liệu cho bước này:
Phôi gỗ tần bì1 cái
Nan gỗ cứng1 cái
Dầu lanh0.05 lítCông cụ cần thiết:
Ghế bào
Dao nạo hai cán
Bào hai tay nắm
Đục mộng5
5
Tán đinh tán tay cầm
Tán đinh tán tay cầm
Đóng tay cầm vào ổ cắm, khoan xuyên qua ổ cắm và gỗ, rồi tán đinh cố định tại chỗ.
Vật liệu cho bước này:
Đinh tán sắt2 cáiCông cụ cần thiết:
Khoan tayBúa đầu nêm ngangĐe6
6
Lưỡi dao nặng bao nhiêu
Lưỡi dao nặng bao nhiêu
Đang tải sổ tay Jupyter…
