Taps and Dies Cut on the Lathe, with Wrench and Stock
A tap cuts the thread inside a hole; a die cuts it on a rod. Makers made their own in the 16th and 17th centuries. Cut the thread on tool steel in the screw-cutting lathe, file flutes so it cuts, harden it, and use the finished tap to cut the thread in a steel blank that becomes the matching die. A T-wrench turns the tap, a stock holds the die.

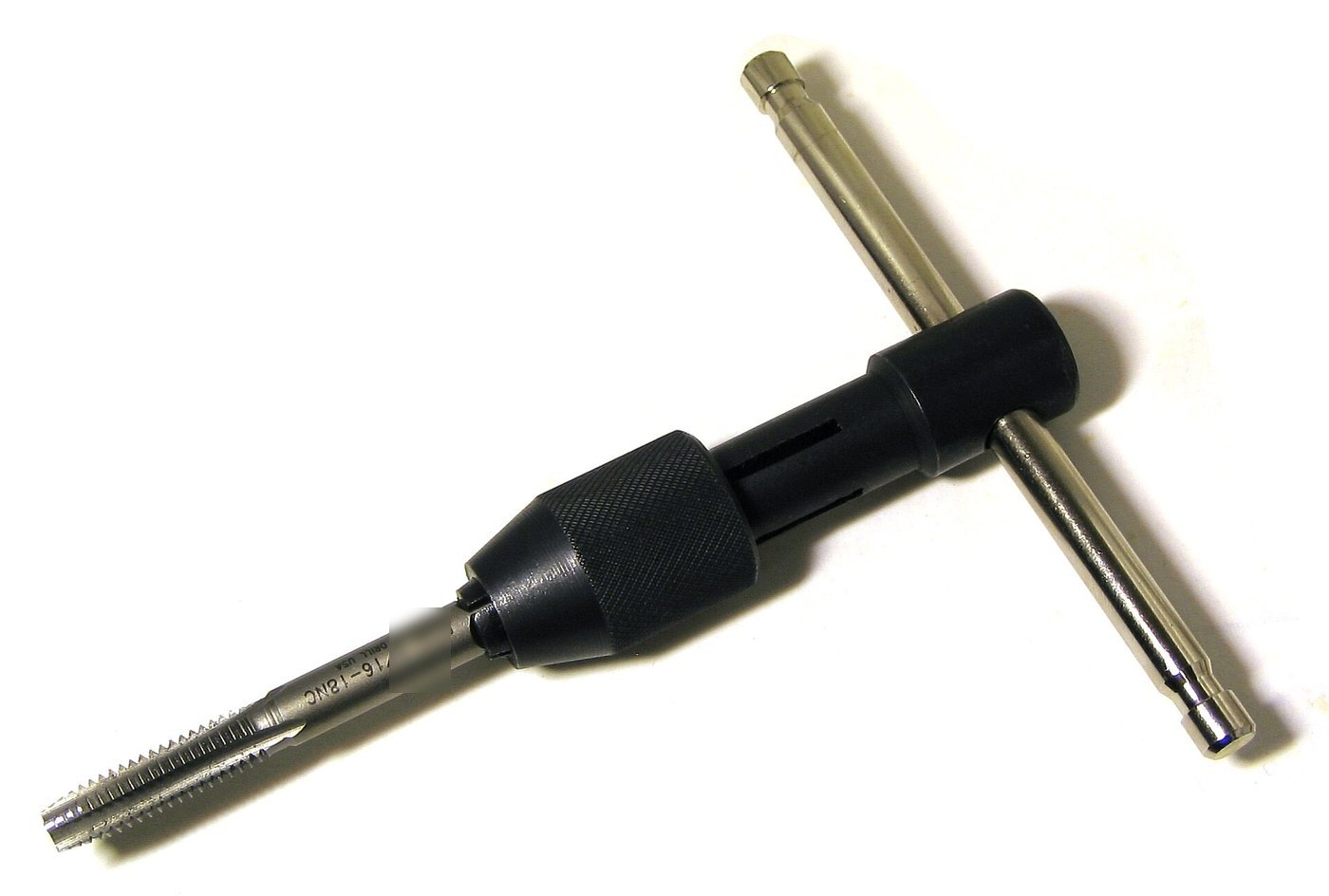

The picture: a tap held in a T-wrench.
Nâng cao
Two days for a few sizes
Hướng dẫn
1
1
Turn and thread the tap
Turn and thread the tap
Turn tool steel to the thread's major diameter with a square on the end for the wrench. Cut the thread in the lathe at the right pitch and check it with the gauge. Taper the first 8–10 threads for a taper tap, or 3–5 for a plug tap.
Vật liệu cho bước này:
Thanh thép dụng cụ bát giác1 cái
Dầu cắt gọt0.05 lítCông cụ cần thiết:
Máy tiện kim loại
Bộ dao tiện thép gió
Dưỡng đo ren
Thước cặp điện tử 6 inch2
2
Flute and harden the tap
Flute and harden the tap
File three or four lengthwise flutes along the thread so it has cutting edges and room for chips. Harden in water from cherry red and temper to brown.
Vật liệu cho bước này:
Nước10 lít
Than củi1 as requiredCông cụ cần thiết:
Giũa kim loại
Ê tô bàn nguội
Lò rèn của thợ rèn
Thùng tôi nước
Kìm rèn
Kính bảo hộ3
3
Cut the die with the tap
Cut the die with the tap
Drill a flat tool-steel blank to the tap drill size and run the finished tap through it with oil. Drill clearance holes round the thread so it cuts, saw one side open so it can be set, then harden and temper it to brown.
Vật liệu cho bước này:
Thanh thép dụng cụ dẹt1 cáiCông cụ cần thiết:
Khoan tayÊ tô bàn nguộiGiũa kim loạiLò rèn của thợ rènThùng tôi nước4
4
Wrench and stock
Wrench and stock
Forge and file a T-wrench with a square hole for the tap, and a die stock from flat bar with a round recess for the die, two handles and a set screw.
Vật liệu cho bước này:
Thanh thép dẹt1 cáiCông cụ cần thiết:
Lò rèn của thợ rènGiũa kim loạiKhoan tayÊ tô bàn nguội5
5
Tap drill sizes
Tap drill sizes
