Turned Tool Handle with an Axial Bore and Ferrule
Many tools take a wooden handle bored down its middle: a file or chisel tang, a shaft, or the threaded shank of a coping saw's blade holder, where turning the handle tensions the blade. Turn an ash handle, fit a ferrule so it does not split, and bore it straight down the axis.

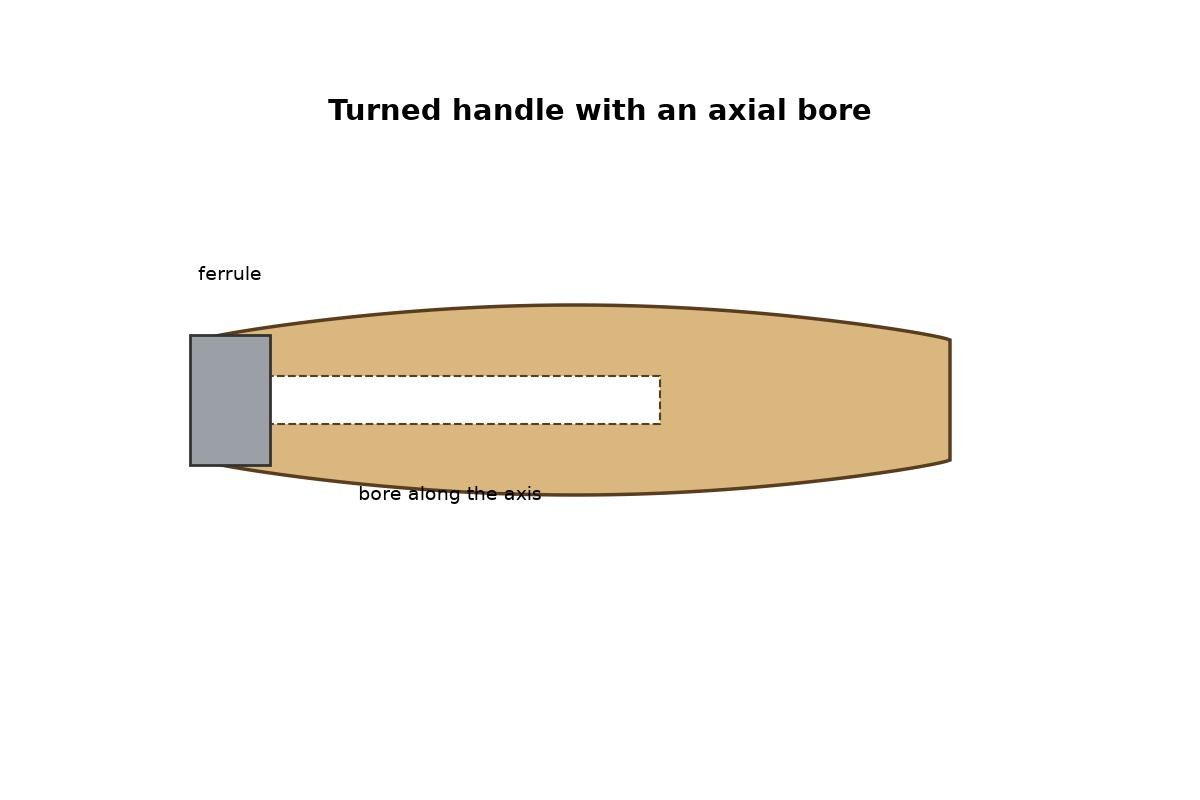

The picture: our diagram, the handle, its ferrule and the bore.
Cơ bản
Two hours
Hướng dẫn
1
1
Rough the blank
Rough the blank
Saw a length of ash and shave it roughly round on the shaving horse.
Vật liệu cho bước này:
Phôi gỗ tần bì1 cáiCông cụ cần thiết:
Cưa lưng cứng
Ghế bào
Dao nạo hai cán2
2
Turn the handle
Turn the handle
Turn it on the pole lathe to a comfortable swell, with a short straight neck at the front for the ferrule.
Công cụ cần thiết:
Máy tiện đạp cần
Dao tiện lòng máng3
3
Ferrule
Ferrule
Cut a strip of sheet iron, roll it hot into a ring a little smaller than the neck, and drive it on.
Vật liệu cho bước này:
Tấm sắt (rèn bằng búa)1 cáiCông cụ cần thiết:
Kéo cắt tôn
Búa đầu nêm ngang4
4
Bore the axis
Bore the axis
Grip the handle upright in the vise and drill down its centre from the ferrule end, keeping the drill in line with the handle. For a saw handle, size the bore for the shank's thread (step 6).
Công cụ cần thiết:
Ê tô bàn nguội
Khoan tay5
5
Finish
Finish
Sand it smooth and rub in oil.
Vật liệu cho bước này:
Dầu lanh0.01 lítCông cụ cần thiết:
Giấy nhám6
6
Bore size
Bore size
