Two-Man Crosscut Saw: Bellied Blade, Scorers and Cleaners
The two-man crosscut saw cuts a log across the grain, a handle at each end. Grimshaw (1882) describes it: the blade is twice as wide in the middle as at the ends, for stiffness and for the wear there; scorer teeth cut the fibres at both sides of the kerf, and slightly shorter cleaner teeth plough out the wood between.

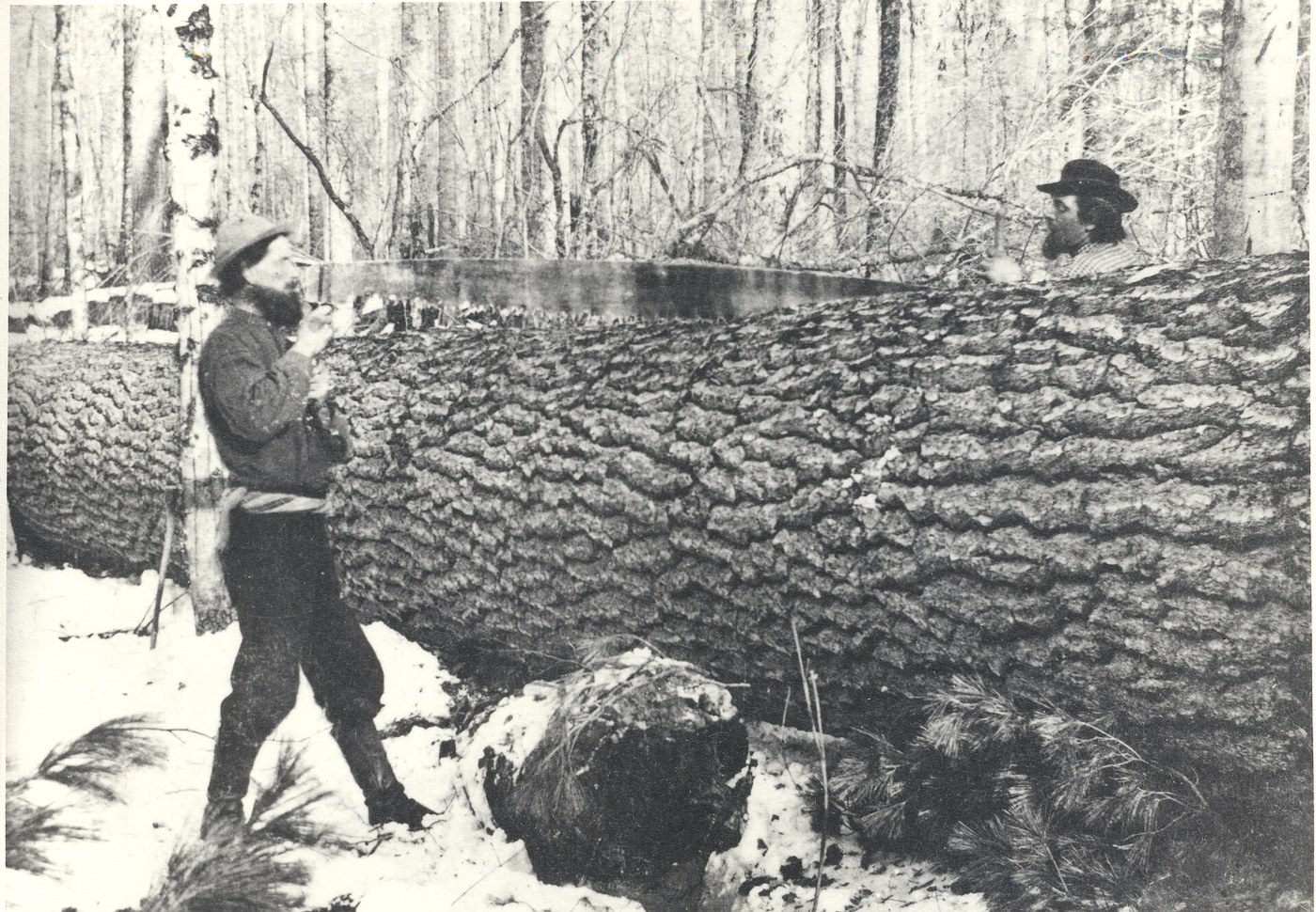

The picture: two men bucking a white pine log with a crosscut saw, about the 1890s.
Nâng cao
Several days
Hướng dẫn
1
1
Shear the bellied plate
Shear the bellied plate
Shear rolled saw plate to the outline: straight back, toothed edge curving out so the middle is twice as wide as the ends (Grimshaw).
Vật liệu cho bước này:
Thép tấm làm lưỡi cưa1 cáiCông cụ cần thiết:
Kéo cắt tôn tấm
Găng tay hàn
Kính bảo hộ2
2
Punch the teeth
Punch the teeth
Punch the teeth with shaped dies in the press: groups of scorers with a cleaner between, the cleaners a little shorter. Cut the gullets near the middle deeper than at the ends.
Công cụ cần thiết:
Máy dập răng cưaGăng tay hànKính bảo hộ3
3
Harden
Harden
Heat the toothed plate evenly to a light cherry red and plunge it into a bath of oil, tallow, rosin and beeswax (Grimshaw; his oil was whale oil, ours is lard oil). It comes out as brittle as glass.
Công cụ cần thiết:
Lò rèn của thợ rèn
Kìm rèn
Dầu cắt gọt
Mỡ động vật (mỡ cừu bò)
Nhựa thông (colophan)
Sáp ongGăng tay hànKính bảo hộ4
4
Flatten and temper
Flatten and temper
Scour off the scale and press the plate flat between heated dies until it shows blue, the spring temper (as Grimshaw gives for handsaws).
Công cụ cần thiết:
Khuôn nắn phẳng gia nhiệtGăng tay hànKính bảo hộ5
5
Grind thin at the back
Grind thin at the back
Grind both faces, working from the back toward the teeth, until the back is two to four gauges thinner than the toothed edge, so the blade clears its kerf.
Công cụ cần thiết:
Bánh đá màiGăng tay hànKính bảo hộ6
6
Set and file
Set and file
Set the scorers alternately left and right, file the scorers to points, and file the cleaners square and a little lower.
Công cụ cần thiết:
Dụng cụ bẻ me cưa
Giũa răng cưa7
7
Handles
Handles
Turn two hardwood handles, drill them, and bolt one upright through each end of the blade with a short iron rod peened over (our fitting).
Vật liệu cho bước này:
Nan gỗ cứng2 cái
Thanh thép mềm0.3 mCông cụ cần thiết:
Máy tiện đạp cần
Khoan tay8
8
Plate for a 6-foot cross-cut
Plate for a 6-foot cross-cut
