Khung dệt đạp hai trục với lược tre chẻ
Trên khung dệt đạp, đôi chân mở lối luồn sợi ngang, để cả hai tay cầm thoi. Một khung gỗ đỡ trục sợi dọc và trục cuốn vải; hai trục lược mang các dây go nâng từng sợi dọc xen kẽ; các bàn đạp buộc vào trục lược điều khiển chúng; một thanh đập với lược, từng được làm bằng tre chẻ, giữ khoảng cách sợi dọc và đập sợi ngang vào.

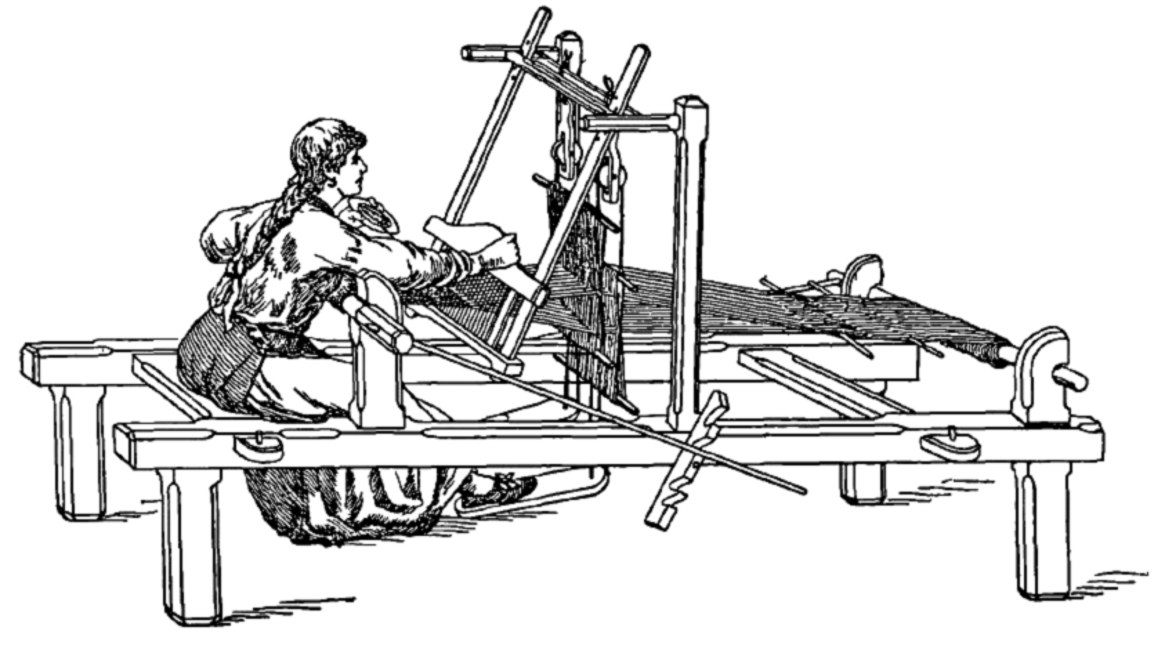

Hình minh họa: một khung dệt tay của nông dân Romania, bản khắc cổ.
Nâng cao
Hai tuần
Hướng dẫn
1
1
Khung
Khung
Cưa hai khung bên bằng gỗ sồi, mỗi khung gồm hai trụ được nối phía trên và phía dưới bằng các thanh ngang có mộng, rồi nối chúng bằng các thanh ngang chéo phía trước và phía sau. Keo và chốt mọi mối nối cho vuông vắn.
Vật liệu cho bước này:
Gỗ dẻ gai xẻ6 cái
Chốt gỗ cứng16 cái
Keo da động vật100 gCông cụ cần thiết:
Cưa tay
Cưa lưng cứng
Bộ đục
Vồ gỗ
Khoan tay
Ê ke vuông cố định
Nồi cách thủy2
2
Trục cuốn và bánh cóc
Trục cuốn và bánh cóc
Bào hai trục tròn từ thanh trục cho trục cuốn sợi dọc ở phía sau và trục cuốn vải ở phía trước, với các cổ trục tròn tựa trong các rãnh khía ở khung bên. Cắt một bánh cóc bằng gỗ có răng ở một đầu của mỗi trục và một chốt cóc trên khung để giữ lực căng.
Vật liệu cho bước này:
Trục gỗ thẳng2 cáiGỗ dẻ gai xẻ1 cáiCông cụ cần thiết:
Dao nạo hai cán
Bào hai tay nắmCưa tayBộ đục3
3
Trục và go
Trục và go
Làm hai trục, mỗi trục là một cặp thanh gỗ nhẹ. Buộc các go bằng dây bông giữa các thanh, mỗi go có một lỗ nhỏ ở giữa, tất cả đều có cùng chiều dài (bước 6). Treo cả hai trục bằng dây qua một con lăn trên khung đỡ phía trên, để trục này đi lên khi trục kia đi xuống.
Vật liệu cho bước này:
Trục gỗ thẳng5 cái
Chỉ cô tông200 m
Dây thừng, dây bện6 métCông cụ cần thiết:
Dao khắc sloyd
Kéo
Thước kẻ4
4
Lược và thanh chắn
Lược và thanh chắn
Bào tre chẻ thành các nan mỏng, đều nhau. Buộc chúng thẳng đứng giữa hai cặp sườn gỗ, với sợi bông quấn giữa mỗi nan, khoảng cách đều nhau. Lắp lược vào một thanh chắn treo từ phía trên khung sao cho nó đung đưa để đánh suốt.
Vật liệu cho bước này:
Tre chẻ30 mChỉ cô tông100 mGỗ dẻ gai xẻ1 cáiCông cụ cần thiết:
Dao khắc sloydCưa tayKhoan tay5
5
Bàn đạp
Bàn đạp
Lắp hai thanh bàn đạp vào một thanh trục ở phía sau khung sàn. Buộc mỗi thanh vào đáy của một trục, sao cho khi nhấn một bàn đạp thì trục của nó bị kéo xuống và làm trục còn lại được nâng lên.
Vật liệu cho bước này:
Gỗ dẻ gai xẻ1 cáiTrục gỗ thẳng1 cáiDây thừng, dây bện4 métCông cụ cần thiết:
Cưa tayKhoan tayDao khắc sloyd6
6
Go và khung go
Go và khung go
Đang tải sổ tay Jupyter…
Vật liệu
7- 6 cáiTạm thời
- 16 cáiTạm thời
- 100 gTạm thời
- 5 cáiTạm thời
- 300 mTạm thời
- 10 métTạm thời
- 30 mTạm thời
