Two-Tine Pitchfork Split from One Iron Bar
A pitchfork pitches hay, straw, manure or leaves: a long wooden shaft and slightly curved metal tines, wide apart for hay. Split one end of a wrought-iron bar, draw the halves into two round tines, draw a tang at the other end and fit it into the shaft under an iron ferrule.

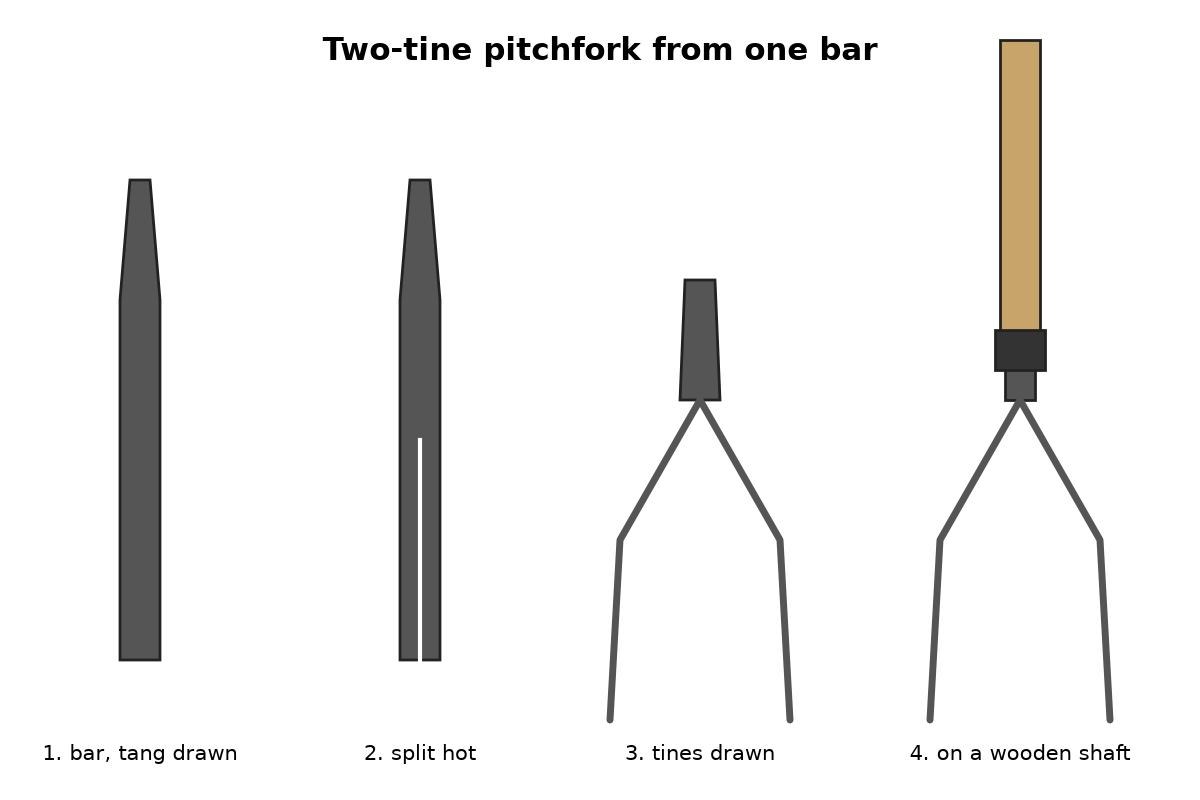

The picture: our diagram of the four stages.
Trung cấp
A day
Hướng dẫn
1
1
Draw the tang
Draw the tang
Heat one end of the bar and draw a square tapered tang about 10 cm long.
Vật liệu cho bước này:
Thanh sắt rèn1 cáiCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rèn
Găng tay hàn2
2
Split the bar
Split the bar
At a good heat, split the other end down the middle over the hot cut, about 12 cm deep, working from both faces.
Công cụ cần thiết:
Lò rèn của thợ rèn
Đục cắt trên đeBúa đầu nêm ngangKìm rènGăng tay hàn3
3
Draw the tines
Draw the tines
Open the two halves into a V, then draw each one out round and to a point. Bend them parallel, about 15 cm apart, and give them a slight curve.
Công cụ cần thiết:
Lò rèn của thợ rènĐeBúa đầu nêm ngangKìm rènGăng tay hàn4
4
Ferrule
Ferrule
Cut a strip of sheet iron, roll it hot into a ring that fits tightly over the end of the shaft, and drive it on.
Vật liệu cho bước này:
Tấm sắt (rèn bằng búa)1 cáiCông cụ cần thiết:
Kéo cắt tônLò rèn của thợ rènĐeBúa đầu nêm ngangKìm rènGăng tay hàn5
5
Fit the shaft
Fit the shaft
Drill the shaft end for the tang, drive the tang in, and pin it through the ferrule with a nail. File the tine points clean.
Vật liệu cho bước này:
Trục gỗ thẳng1 cái
Đinh sắt1 cáiCông cụ cần thiết:
Khoan tayBúa đầu nêm ngang
Giũa kim loại6
6
Tine length
Tine length
