Bánh răng gỗ: một bánh cogwheel và một bánh lantern pinion
Bánh răng cối xay từng được làm bằng gỗ lâu đời. Bánh lantern pinion gồm hai đĩa được nối với nhau bằng một vòng thanh gỗ; các răng của nó chỉ là những thanh gỗ cắm vào lỗ đã khoan, nên chỉ cần dụng cụ đơn giản. Bánh cogwheel là một đĩa có các răng gỗ gắn quanh mặt của nó. Đánh dấu cả hai theo cùng một bước răng (pitch), khoan và dán các răng và thanh gỗ, rồi để bánh xe truyền động cho bánh pinion.

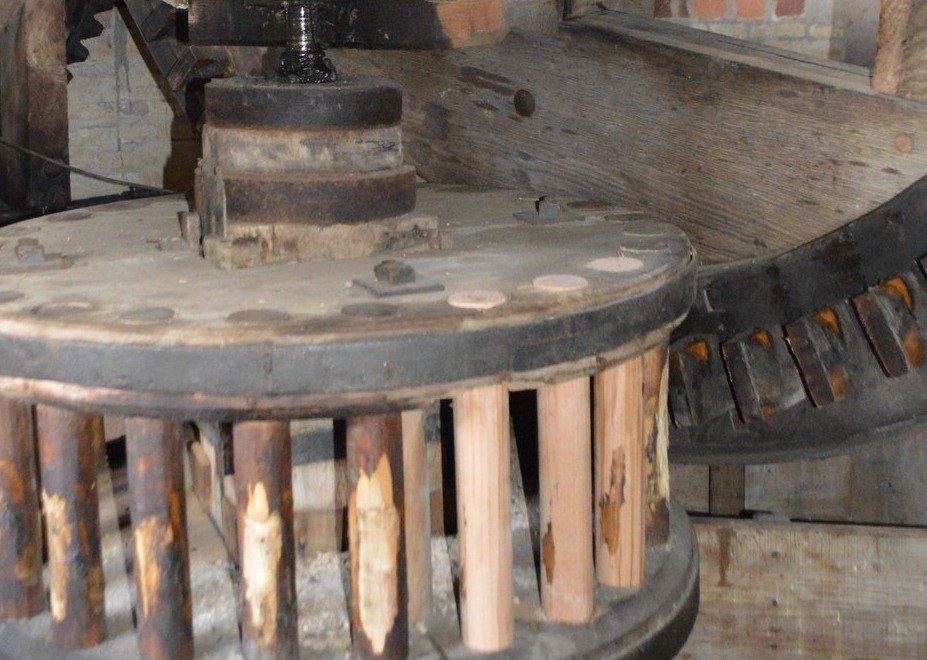

Hình minh họa: một bánh lantern pinion làm từ các thanh gỗ ăn khớp với bánh có răng cối xay tại Chesterton Mill.
Trung cấp
Một ngày
Hướng dẫn
1
1
Đánh dấu
Đánh dấu
Dùng compa, khắc vạch đường tròn chia của đĩa bánh răng và hai đĩa bánh răng nhỏ trên gỗ sồi đỏ (beech), cùng các vòng chia cho răng và thanh truyền (bước 5). Đánh dấu các khoảng cách bằng nhau quanh mỗi vòng chia.
Vật liệu cho bước này:
Gỗ dẻ gai xẻ1 cáiCông cụ cần thiết:
Compa hai mũi nhọn
Thước kẻ2
2
Cắt các đĩa
Cắt các đĩa
Cưa các đĩa ra bằng cưa lọng và dũa chúng tròn theo đường vạch. Khoan lỗ trục tại tâm của mỗi đĩa.
Công cụ cần thiết:
Cưa lọng tay
Giũa thô cho gỗ
Khoan tay3
3
Lắp các răng bánh xe
Lắp các răng bánh xe
Khoan một lỗ tại mỗi điểm đánh dấu trên mặt bánh răng và dán vào một chốt gỗ ngắn làm răng, tất cả có cùng chiều cao. Bo tròn đầu chúng một chút.
Vật liệu cho bước này:
Chốt gỗ cứng24 cái
Keo da động vật20 gCông cụ cần thiết:
Khoan tay
Cưa lưng cứng
Nồi cách thủy
Giấy nhám4
4
Lắp bánh răng nhỏ
Lắp bánh răng nhỏ
Khoan các lỗ tương ứng trên cả hai đĩa bánh răng nhỏ, dán các thanh giữa chúng để tạo thành lồng, và kiểm tra xem nó có quay thẳng trên trục hay không. Ăn khớp với bánh xe: bánh xe là bộ phận dẫn động, bánh răng nhỏ là bộ phận được dẫn động.
Vật liệu cho bước này:
Chốt gỗ cứng8 cáiKeo da động vật10 gCông cụ cần thiết:
Khoan tayCưa lưng cứngNồi cách thủy5
5
Bước răng và tỷ số truyền
Bước răng và tỷ số truyền
