Wooden Hand Plane with a Wedged Iron
A wooden plane is a block of wood with a steel iron wedged into a slot through it: the edge peeps out of a narrow mouth in the sole and lifts a shaving at each push. Cut the throat at a steady angle, forge and harden the iron, fit a wedge, and flatten the sole.

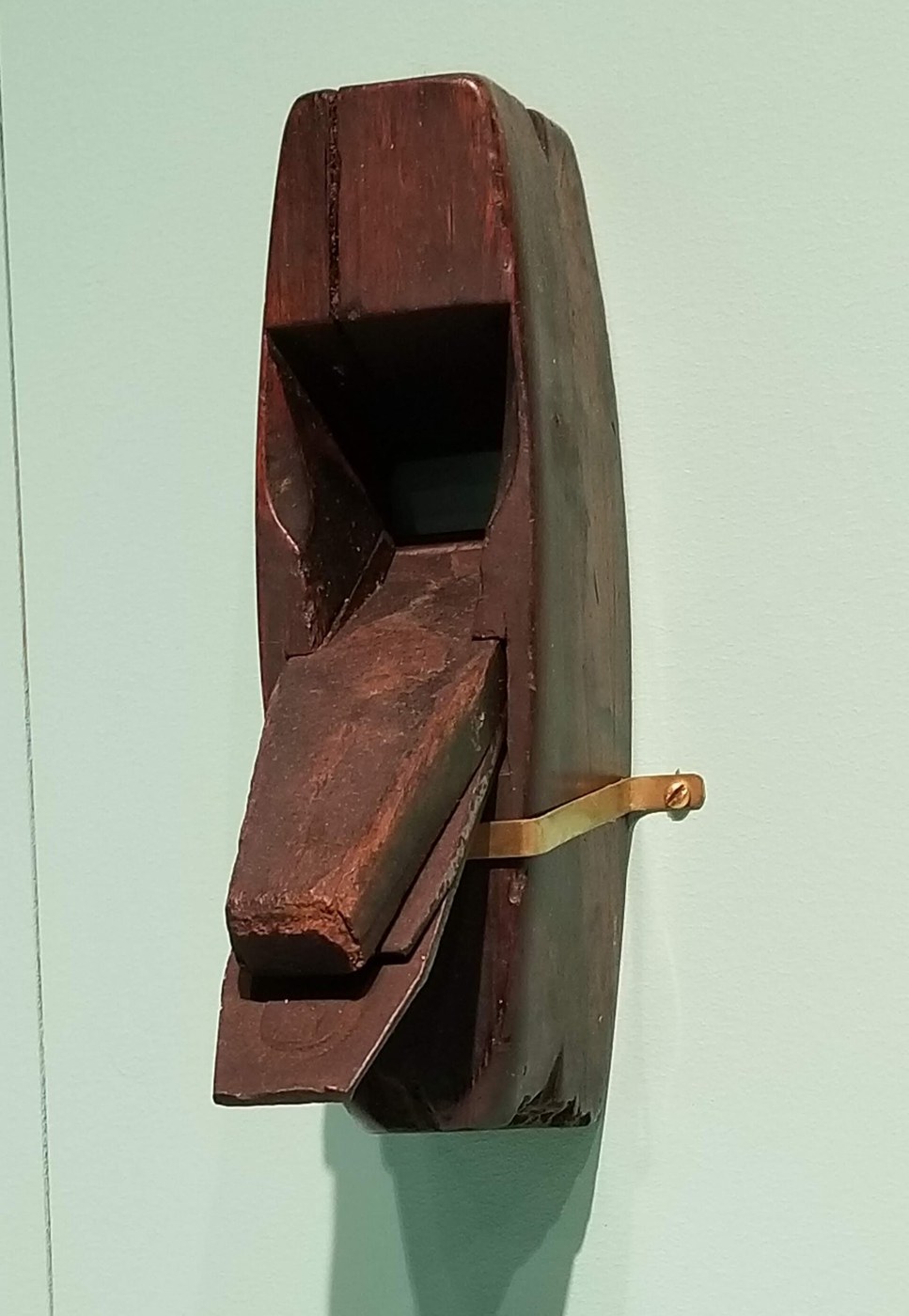

The picture: a wooden plane of about 1900 in a museum case, its iron held by a wooden wedge.
Nâng cao
Two days
Hướng dẫn
1
1
Square up the body
Square up the body
Saw a block of dry, straight-grained hardwood and plane or file it square on all faces.
Vật liệu cho bước này:
Tấm gỗ cứng1 cáiCông cụ cần thiết:
Cưa tay
Ê ke vuông cố định2
2
Cut the throat
Cut the throat
Mark the bed at 45° (our choice) across the sides, and chop the throat down from the top with chisel and mallet, leaving two side cheeks to hold the wedge. Open a narrow mouth through the sole just ahead of the bed.
Công cụ cần thiết:
Cữ vạch
Bộ đục gỗ
Vồ chạm khắcÊ ke vuông cố định3
3
Forge the iron
Forge the iron
Forge a flat blade from tool steel as wide as the throat, file the bevel, harden in water and temper the edge to dark straw. Grind and hone it sharp.
Vật liệu cho bước này:
Thanh thép dụng cụ dẹt1 cái
Than củi1 as required
Nước10 lítCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rèn
Thùng tôi nước
Giũa kim loại
Đá mài hạt 1000
Găng tay hàn4
4
Wedge and set
Wedge and set
Shape a wooden wedge to bear on the iron under the cheeks. Set the iron so the edge just shows through the mouth, tap the wedge home, and tap the iron or the heel of the plane to adjust.
Vật liệu cho bước này:
Tấm gỗ cứng1 cáiCông cụ cần thiết:
Cưa tayBộ đục gỗVồ chạm khắc5
5
True the sole and oil
True the sole and oil
With the iron set back, true the sole flat on a flat board with abrasive or by planing it, then oil the body.
Vật liệu cho bước này:
Dầu lanh0.05 lítCông cụ cần thiết:
Ê ke vuông cố định6
6
Shaving thickness
Shaving thickness
