Wooden Marking Gauge with a Wedge-Locked Headstock
A marking gauge scribes a line parallel to an edge: a square beam slides through a headstock, a steel pin near the end of the beam scratches the line, and a wedge locks the headstock at the distance you set. Make it from a hardwood strip and a filed steel pin.

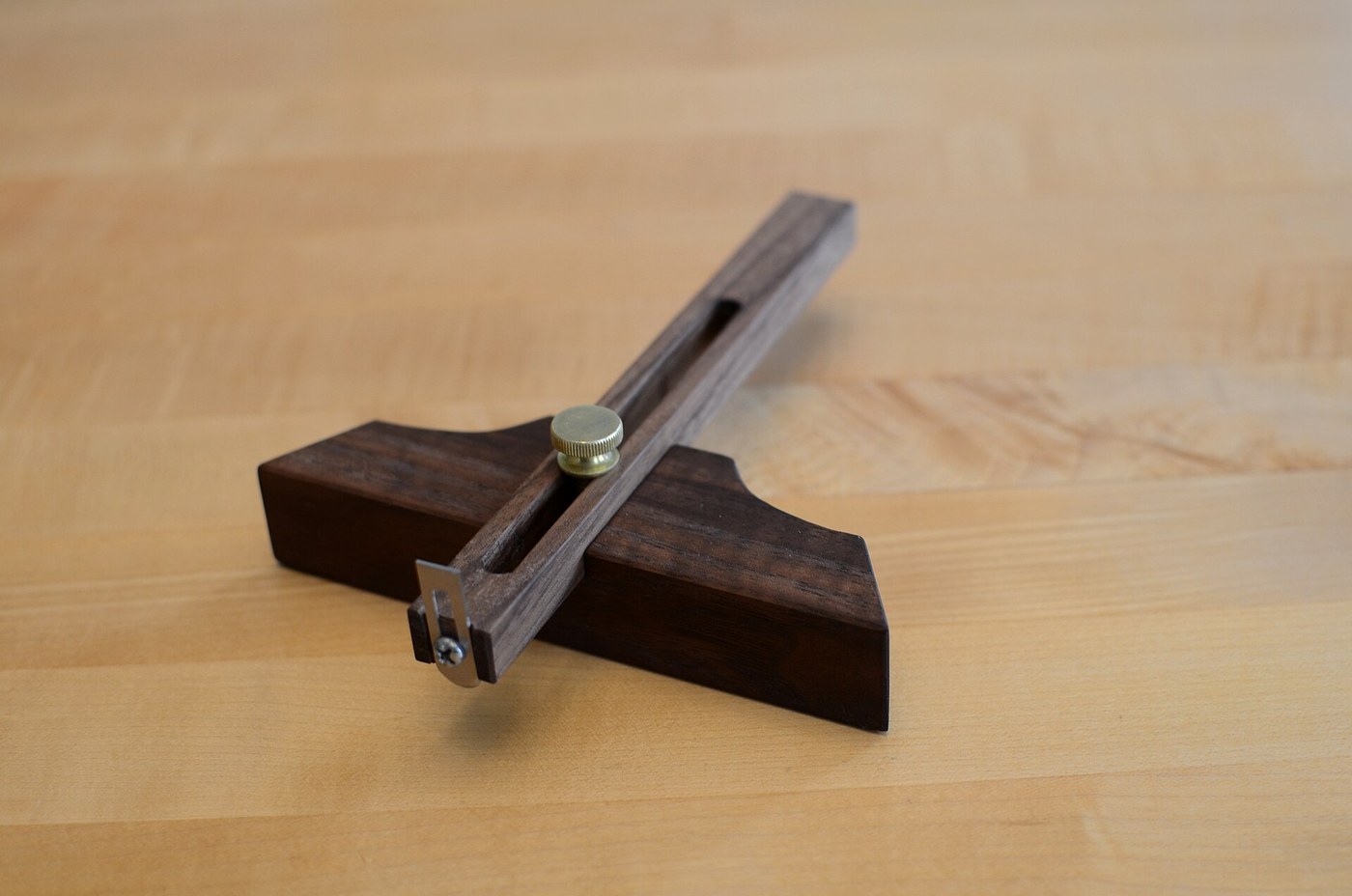

The picture: a small walnut marking gauge; this one locks with a brass screw and marks with a blade, where ours uses a wedge and a pin.
Trung cấp
An afternoon
Hướng dẫn
1
1
Beam and headstock
Beam and headstock
Plane a square beam about 20 mm thick and 200 mm long. Cut a block for the headstock and chop a square hole through it so the beam slides snugly.
Vật liệu cho bước này:
Nan gỗ cứng2 cáiCông cụ cần thiết:
Cưa tay
Bào tay
Ê ke vuông cố định
Bộ đục gỗ2
2
Wedge slot
Wedge slot
Chop a tapered slot across the headstock that meets the beam hole, and plane a matching wedge about 1 in 12 (our taper).
Công cụ cần thiết:
Bộ đục gỗBào tay3
3
The pin
The pin
Drill a small hole near the end of the beam, drive in a short length of steel rod, and file its tip to a fine point standing about 1 mm out.
Vật liệu cho bước này:
Thanh thép mềm0.05 mCông cụ cần thiết:
Khoan tay
Cưa sắt
Giũa kim loại4
4
Check and oil
Check and oil
Set it, run it along a straight edge, and check that the line is parallel at both ends. Oil the wood.
Vật liệu cho bước này:
Dầu lanh0.02 lítCông cụ cần thiết:
Ê ke vuông cố định5
5
Why the wedge holds
Why the wedge holds
