Réguas de Nivelamento: Três Réguas-T Idênticas, 3 ft × 3 in × ½ in, Baker 1919

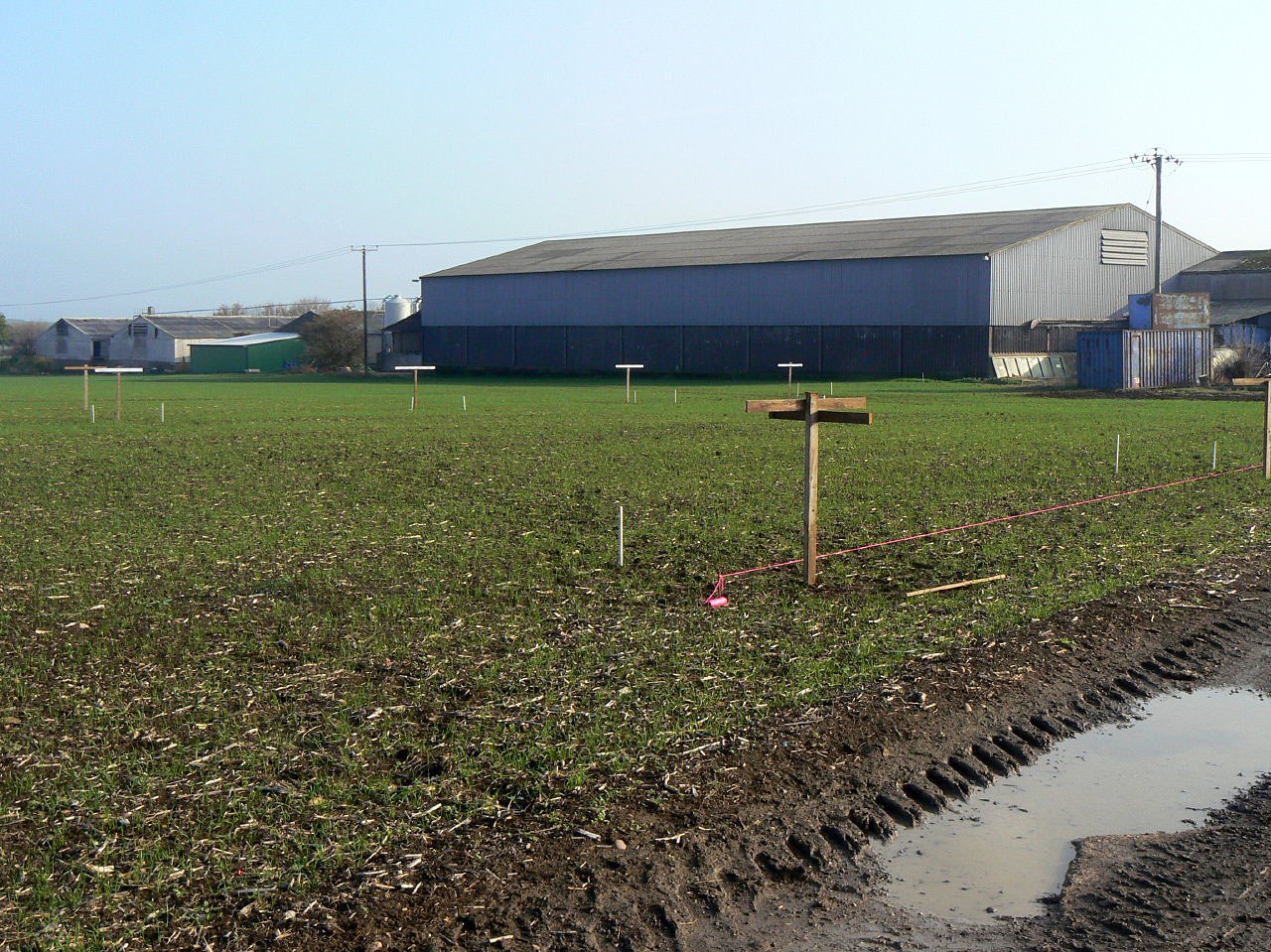

As réguas de nivelamento são três réguas idênticas em forma de T, usadas para marcar uma linha nivelada ou um declive uniforme à vista. Os calceteiros usavam-nas, e os responsáveis pela drenagem consideravam-nas indispensáveis. Este é o tamanho indicado no manual de topografia de Baker: 3 pés de comprimento, 3 polegadas de largura, ½ polegada de espessura, com uma cabeça transversal de cerca de 6 polegadas de comprimento. Os responsáveis pela drenagem costumavam fazê-las mais compridas. Fonte: T. Baker e F. E. Dixon, Land and Engineering Surveying, 23.ª ed., Crosby Lockwood, Londres 1919, p. 106. A secção da cabeça transversal, a fixação e as ferramentas são nossas. A imagem mostra réguas de nivelamento preparadas para drenos de campo (Alan Murray-Rust, CC BY-SA 2.0).
Iniciante
1 hora

Instruções

1

Corte três varetas iguais

Serre três varetas de 3 pés (914 mm) de comprimento a partir de uma tábua de 3 polegadas (76 mm) de largura e ½ polegada (13 mm) de espessura. Elas devem ser exatamente iguais: esquadrejar as extremidades e aplainá-las até o mesmo comprimento. Para drenos, faça-as mais longas, todas com o mesmo comprimento.

Materiais para este passo:

Tábua de pinhoTábua de pinho1 as required

Ferramentas necessárias:

SerroteSerrote
Plaina manualPlaina manual
Esquadro fixoEsquadro fixo
RéguaRégua
LápisLápis
2

Corte três travessas transversais

Corte três travessas transversais com cerca de 6 pol (152 mm) de comprimento. Nossas: da mesma tábua, com bordas superiores retas e em esquadro.

Materiais para este passo:

Tábua de pinhoTábua de pinho1 as required

Ferramentas necessárias:

SerroteSerrote
Plaina manualPlaina manual
Esquadro fixoEsquadro fixo
RéguaRégua
3

Fixe as cabeças em esquadro

Fixe cada cabeça na extremidade superior de uma haste, centrada e em esquadro com ela, formando um T. No nosso caso: cola e dois pregos. Verifique se as três hastes têm exatamente a mesma altura até o topo da cabeça.

Materiais para este passo:

Cola de madeiraCola de madeira1 as required
PregosPregos6 peças

Ferramentas necessárias:

MarteloMartelo
Esquadro fixoEsquadro fixo
RéguaRégua
