Ferrite Toroid Core: Copper-Zinc Ferrite Sintered at 1200 °C, Presintered Once at 900 °C (Snoek 1948, Ex. I)
A soft ferrite ring core for coils and transformers: copper, zinc and iron oxides with a little brownstone, presintered once at 900 °C, pressed into a ring and sintered at 1200 °C in oxygen. Snoek's ring had an initial permeability of 390.

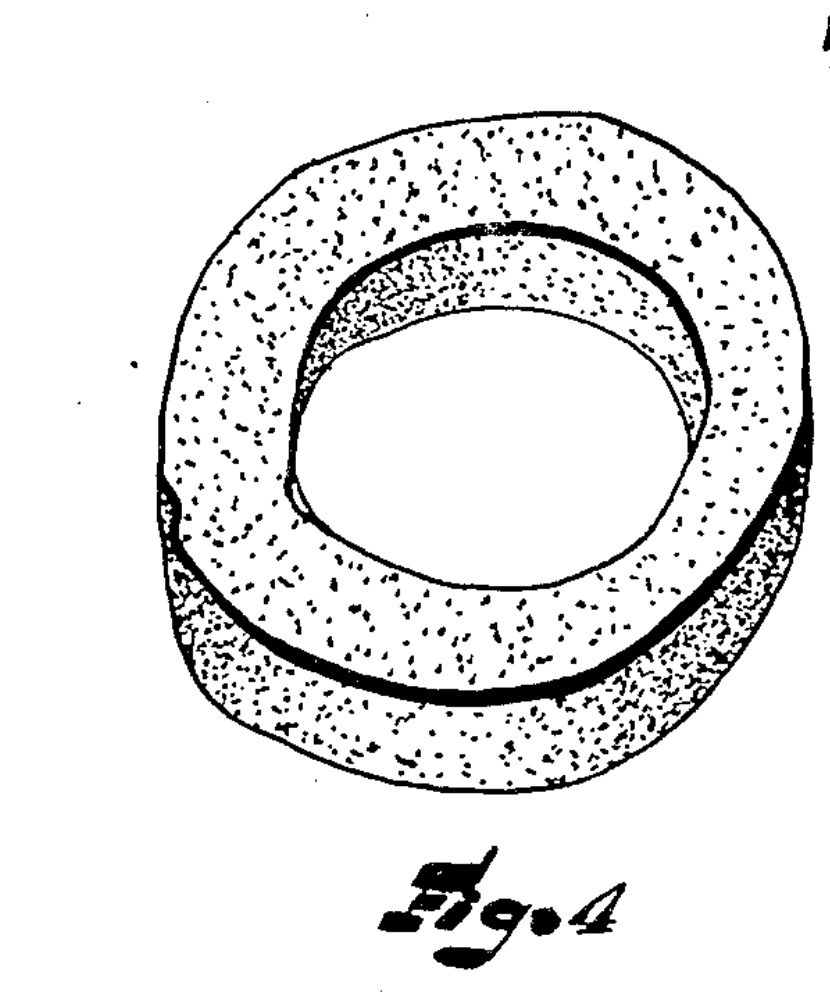

Source: J. L. Snoek, US 2,452,530 (Philips, 1948), Example I and its table. Unknown: the 'violet' iron oxide, linked to an unknown head. Picture: the patent's Fig. 4, the ring core.
Avançado
2 days
Instruções
1
1
Weigh 20 : 30 : 50 mol % and 1 % brownstone
Weigh 20 : 30 : 50 mol % and 1 % brownstone
Mix 20 mol % pure copper oxide, 30 mol % pure zinc oxide and 50 mol % pure violet iron oxide, and add 1 % by weight of brownstone (manganese dioxide). Ours, by weight: 13.24 g copper oxide, 20.32 g zinc oxide and 66.44 g iron oxide per 100 g, plus 1 g brownstone. Unknown: what makes the iron oxide 'violet'; Snoek does not say.
Materiais para este passo:
Óxido de cobre13.24 g
Óxido de zinco em pó20.32 g
Óxido de ferro violeta66.44 g
Dióxido de manganês (pirolusite)1 gFerramentas necessárias:
Balança de pratos
Máscara antipoeiras2
2
Grind half an hour in an iron ball mill
Grind half an hour in an iron ball mill
Grind the mixture for half an hour in a mill with iron balls.
Ferramentas necessárias:
Moinho de bolas de ferroMáscara antipoeiras3
3
Presinter at 900 °C for 2 hours in oxygen
Presinter at 900 °C for 2 hours in oxygen
Heat the ground powder to 900 °C for 2 hours in oxygen and let it cool.
Ferramentas necessárias:
Forno tubular
Oxigénio
Garrafa de gás sob pressão
Pirómetro
Cadinho com tampa (porcelana)
Luvas resistentes ao calor4
4
Grind 2 hours with iron balls
Grind 2 hours with iron balls
Grind it for 2 hours in a disintegrator with iron balls.
Ferramentas necessárias:
Moinho de bolas de ferroMáscara antipoeiras5
5
Press a ring at 4 tons per cm²
Press a ring at 4 tons per cm²
Press the powder at 4 tons per square centimetre into a ring 3 cm across with a 4 × 4 mm cross-section.
Ferramentas necessárias:
Prensa hidráulica
Matriz de prensagem de anéisMáscara antipoeiras6
6
Sinter at 1200 °C in oxygen, cool 5–10 °C a minute
Sinter at 1200 °C in oxygen, cool 5–10 °C a minute
Sinter the ring at 1200 °C in a current of oxygen. Example I heats for 1 hour and cools in the oxygen at 5 to 10 °C per minute. Snoek's ring had an initial permeability of 390, measured at room temperature at 2 kHz.
Ferramentas necessárias:
Forno tubularOxigénioGarrafa de gás sob pressãoPirómetro
Tenaz para cadinhoLuvas resistentes ao calorMateriais
4- 13.24 gReferência
- 20.32 gReferência
- 66.44 gReferência
- Referência
Ferramentas necessárias
12- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
