Ferrite Toroid Core: Magnesium-Zinc Ferrite, One-Day Grind, 1400 °C (Snoek 1948, Ex. II)
A soft ferrite ring core of magnesium-zinc ferrite: magnesia, zinc oxide and iron oxide ground for a whole day, pressed into a ring and fired at 1400 °C in oxygen. Snoek's ring had an initial permeability of 670 and a Curie point near 100 °C.

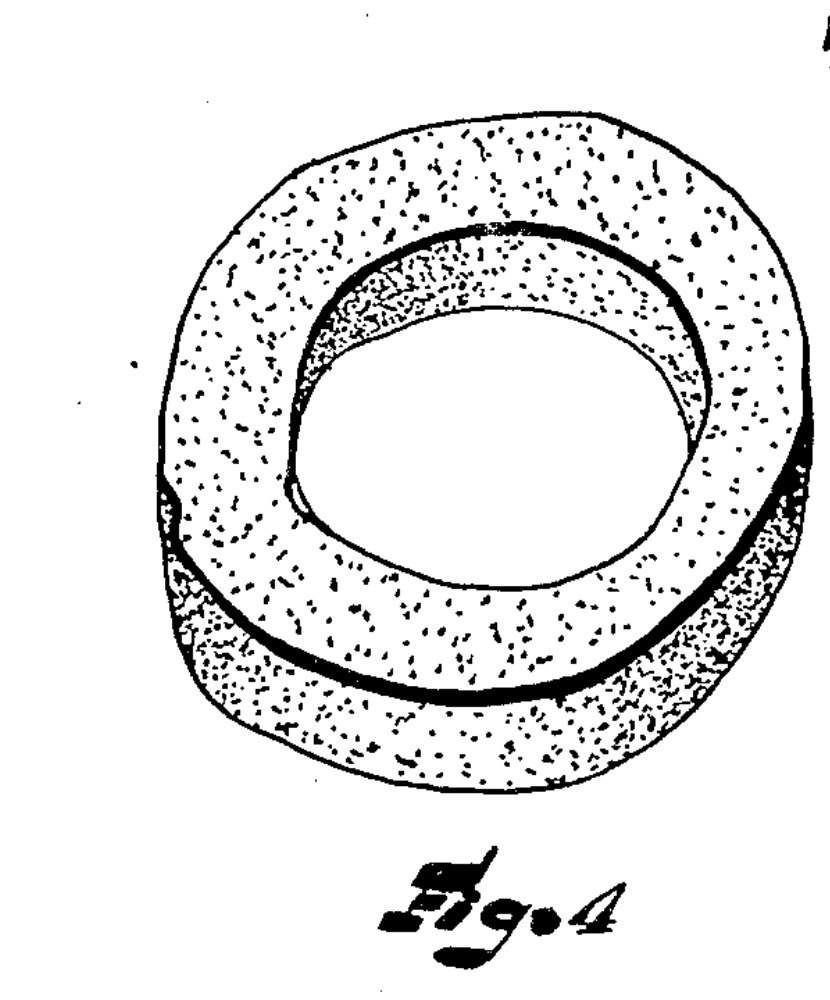

Source: J. L. Snoek, US 2,452,530 (Philips, 1948), Example II. Unknown: the 'violet' iron oxide, linked to an unknown head. Picture: the patent's Fig. 4, the ring core.
Avançado
2 days
Instruções
1
1
Weigh 25.5 : 25.5 : 49 mol %
Weigh 25.5 : 25.5 : 49 mol %
Mix 25½ mol % pure magnesia, 25½ mol % pure zinc oxide and 49 mol % pure violet iron oxide. Ours, by weight: 9.4 g magnesium oxide, 18.99 g zinc oxide and 71.61 g iron oxide per 100 g. Unknown: what makes the iron oxide 'violet'.
Materiais para este passo:
Óxido de magnésio9.4 g
Óxido de zinco em pó18.99 g
Óxido de ferro violeta71.61 gFerramentas necessárias:
Balança de pratos
Máscara antipoeiras2
2
Grind for one day in an iron ball mill
Grind for one day in an iron ball mill
Grind the mixture for one day in a mill with iron balls.
Ferramentas necessárias:
Moinho de bolas de ferroMáscara antipoeiras3
3
Press a ring at 4 tons per cm²
Press a ring at 4 tons per cm²
Press the powder at 4 tons per square centimetre into a ring 3 cm across with a 4 × 4 mm cross-section.
Ferramentas necessárias:
Prensa hidráulica
Matriz de prensagem de anéisMáscara antipoeiras4
4
Fire 1 hour at 1400 °C, cool slowly in oxygen
Fire 1 hour at 1400 °C, cool slowly in oxygen
Heat the ring in oxygen for 1 hour at 1400 °C, then cool it slowly in oxygen. Snoek's ring had an initial permeability of 670 at room temperature and 2 kHz.
Ferramentas necessárias:
Forno tubular
Oxigénio
Garrafa de gás sob pressão
Pirómetro
Tenaz para cadinho
Luvas resistentes ao calorMateriais
3- 9.4 gReferência
- 18.99 gReferência
- 71.61 gReferência
Ferramentas necessárias
11- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
