Batedeira de fundo em V com pás dobráveis: pás que se fecham em V no curso descendente
Clement queria que a pá se fechasse na descida e se abrisse na subida.
Intermediário
Cerca de 4 horas, mais a impressão
Instruções
1
1
As folgas laterais
As folgas laterais
A carregar o notebook Jupyter…
2
2
Partes articuladas que mudam com o curso antes dele
Partes articuladas que mudam com o curso antes dele
O plano incorporado articula batedores para que inclinem na subida e fiquem planos na descida. Os flutuadores de Clement se fecham em V na descida e se abrem em balanço na subida.
3
3
Leia US 8,671
Leia US 8,671
"Quando estes flutuadores estão fechados na parte inferior, as bordas superiores dos flutuadores podem ficar a três oitavos, ou meia polegada, das laterais do recipiente, espaço deixado para que o creme suba durante a operação. Quando este batedor é levantado, veja a Fig. 3, estes flutuadores se afastarão e baterão em um pino em cada extremidade de uma das peças finais."
4
4
Imprima as peças
Imprima as peças
Imprima duas peças de extremidade biseladas com seus furos de gudgeon e pinos de parada, e dois flutuadores com gudgeons. Imprima em PETG com camadas de 0,2 mm, 30 % de preenchimento, 4 paredes; lave antes do primeiro uso.
Materiais para este passo:
Filamento PETG1 peçaFerramentas necessárias:
Impressora 3D de filamento (FDM)5
5
Imprima a peça final
Imprima a peça final
A peça final, impressa conforme descrito no passo 4.
6
6
Imprima o float
Imprima o float
O float, impresso conforme descrito na etapa 4.
7
7
A caixa de fundo em V
A caixa de fundo em V
Construa uma caixa de compensado de 12 mm com cerca de 200 mm de comprimento e 110 mm de largura, com as duas tábuas do fundo em ângulo reto, formando um V com o vértice para baixo, encaixadas em ranhuras nas extremidades e vedadas com selante para uso alimentar; instale um tampão na parte baixa de uma das extremidades para escoar o leite.
Materiais para este passo:
Placa de contraplacado1 peça
Cola de madeira1 peça
Parafuso para madeira n.º 8 x 1"1 peça
Rolhas1 peçaFerramentas necessárias:
Serrote
Serra de recortes
Grampos
Berbequim sem fios8
8
Batedor e alavanca
Batedor e alavanca
Una as peças das extremidades com uma travessa de pinho e um cajado de pinho, e pendure os flutuadores entre elas pelos seus gudgeons de modo que se encontrem em forma de V. Fixe um poste de pinho na extremidade da caixa com uma escora, articule uma alavanca no seu topo e passe o espigão do cajado por uma ranhura na alavanca com um pino.
Materiais para este passo:
Tábua de pinho1 peça
Parafusos de máquina1 peça
Porca sextavada1 peça
Cola de madeira1 peça
Parafuso para madeira n.º 8 x 1"1 peçaFerramentas necessárias:
Serrote
Berbequim sem fios
Jogo de brocas
Conjunto de chaves de fendas9
9

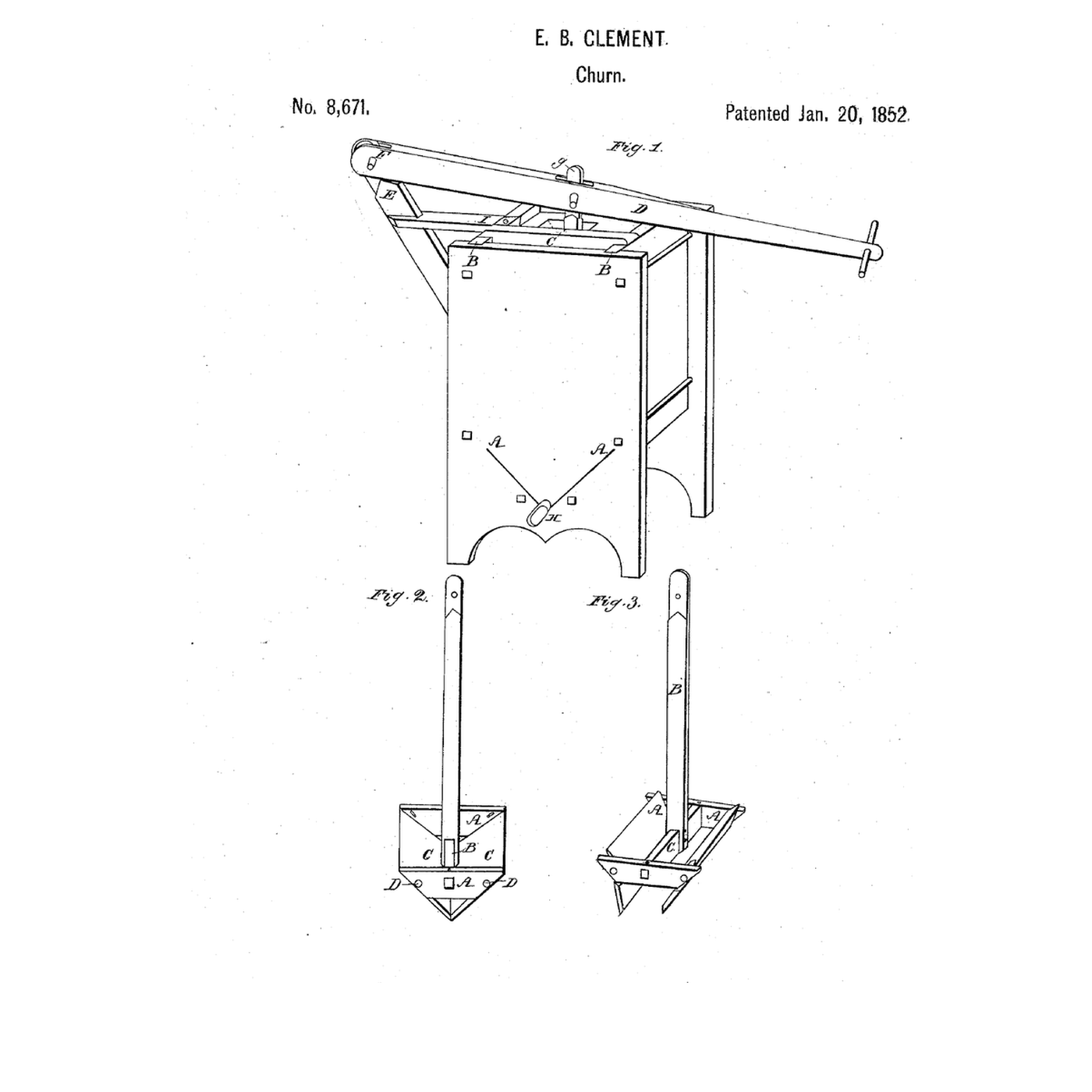

O desenho da patente
O desenho da patente
Folha de desenho US 8.671, domínio público (patente expirada).

10
10
Acione a alavanca e faça a manteiga
Acione a alavanca e faça a manteiga
Deixe o creme de leite fresco repousar até atingir cerca de 15 °C, verificado com o termômetro. Despeje 1,5 litro. Acione a alavanca de forma constante para cima e para baixo; cronometre até a manteiga se formar. Retire o leitelho pela torneira. Escorra o soro de manteiga, adicione água fria, bata um pouco e escorra novamente até que a água saia limpa; incorpore uma pitada de sal e pese a manteiga.
Materiais para este passo:
Natas para bater1500 ml
Sal marinho grosso1 peça
Água1 peçaFerramentas necessárias:
Termómetro de sonda permanente
Cronómetro
Balança digital de cozinha
Taça grande de aço inoxidável11
11
Boias que travam, um dasher que emperra
Boias que travam, um dasher que emperra
Solução de problemas de fundo em V com boia dobrável.
Flow
Loading...
12
12
História e limites honestos
História e limites honestos
**Edwin B. Clement** de Barnet, Condado de Caledonia, Vermont, recebeu a patente US 8.671, datada de 20 de janeiro de 1852. Sua caixa tinha quase o mesmo comprimento que a profundidade até onde começava o fundo e cerca de metade da largura, presa por hastes de ferro; a tampa afundava um pouco na boca sobre duas travessas. Ele reivindicou a aplicação em pás de batedor de manteiga com abas que se fecham quando pressionadas para baixo através do creme, forçando-o por espaços estreitos, e se abrem novamente quando erguidas.
**Limites honestos.** Uma caixa de compensado, pinho e peças impressas substituem a dele. FDM impressões retêm alimentos em suas linhas de camada, portanto lave bem e substitua quando desgastadas. Seus tempos e pesos são o resultado.
