Ímãs de Neodímio, Amostra 14: Sinterizado 70Fe-17B-13Nd (Sagawa 1988)

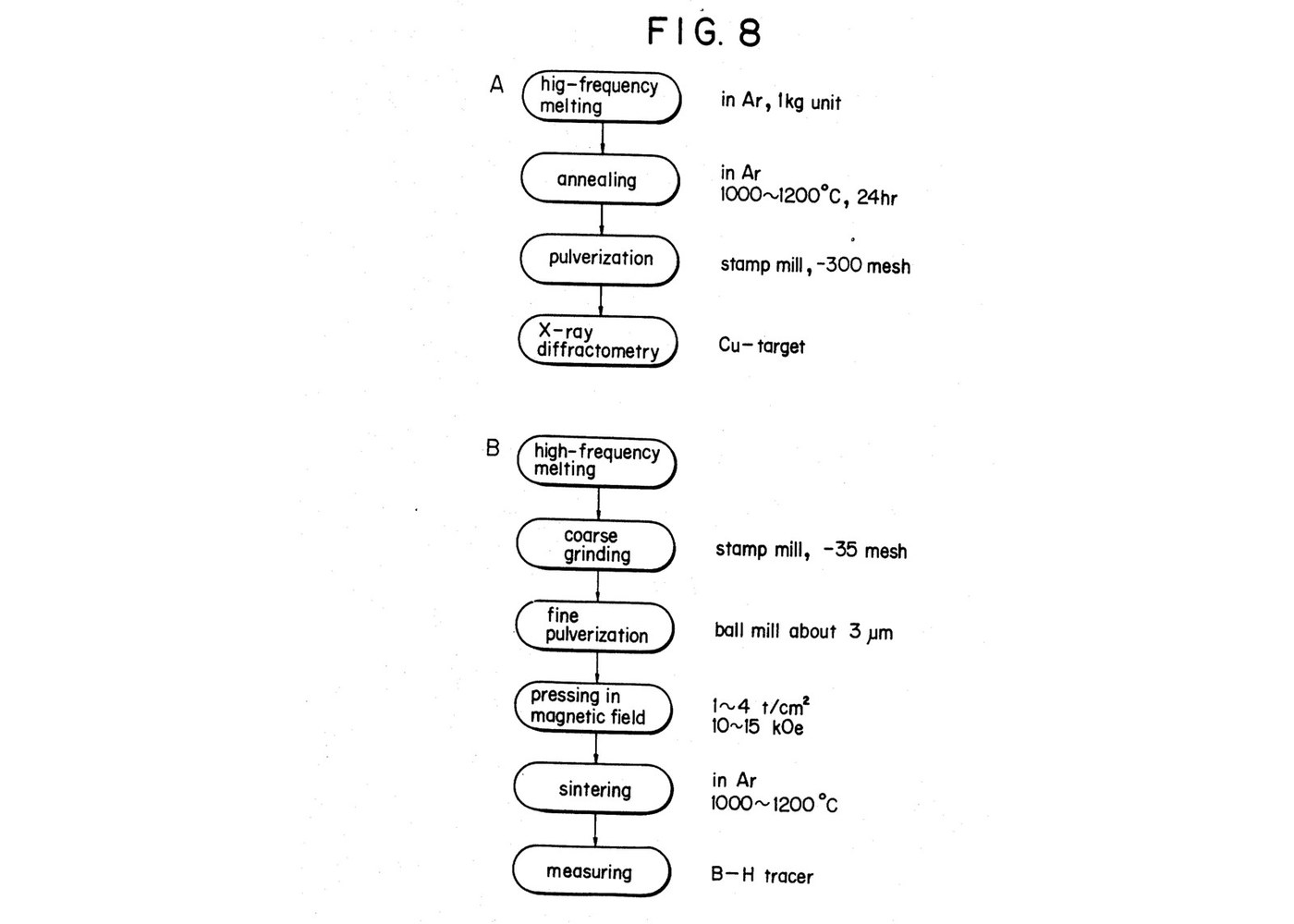

Ímãs de neodímio são feitos de ferro, boro e neodímio. A equipe de Sagawa na Sumitomo fundiu os três juntos, moeu o lingote até um pó mais fino que 10 µm, alinhou os grãos em um campo magnético enquanto os prensava, e sinterizou o compacto em argônio. Esta é a amostra 14 deles, 70 % de ferro, 17 % de boro e 13 % de neodímio em átomos: 11,0 MGOe. Fonte: M. Sagawa et al. (Sumitomo Special Metals), US 4,770,723 (1988). Desconhecido: como são fabricados o ferro puro, o ferroboro e o metal neodímio; a patente não informa. A magnetização é nossa, segundo Przybylski et al., Sensors 16:569 (2016). Os pesos de 1 kg são nosso cálculo a partir das porcentagens atômicas da patente. Imagem: Fig. 8 da patente.
Especialista
2 dias

Instruções

1

Pese a amostra 14: 70 Fe, 17 B, 13 Nd

A amostra 14 tem 70 % de ferro, 17 % de boro e 13 % de neodímio em átomos. Use ferro eletrolítico de 99,9 %, ferroboro (19,38 % B, 5,32 % Al, 0,74 % Si, 0,03 % C, o restante ferro) e neodímio de 99,7 % ou superior. Nosso: uma fusão de 1 kg, por aritmética: 536,6 g de ferro, 158,9 g de ferroboro, 314,2 g de neodímio. Desconhecido: como esses três são fabricados.

Materiais para este passo:

Ferro eletrolíticoFerro eletrolítico536.6 g
FerroboroFerroboro158.9 g
Neodímio metálicoNeodímio metálico314.2 g

Ferramentas necessárias:

Balança de pratosBalança de pratos
2

Fundir por alta frequência em árgon e fundir

Fundir a carga num forno de alta frequência (indução) sob árgon e vazá-la num molde de cobre refrigerado a água.

Ferramentas necessárias:

Forno de induçãoForno de indução
Cadinho de argila refratáriaCadinho de argila refratária
ÁrgonÁrgon
Garrafa de gás sob pressãoGarrafa de gás sob pressão
Molde de cobre refrigerado a águaMolde de cobre refrigerado a água
Luvas resistentes ao calorLuvas resistentes ao calor
3

Triturar em moinho de estampagem até malha 35, moer em moinho de bolas até 3-10 µm

Triturar o fundido em um moinho de estampagem até que passe por uma peneira de malha 35. Em seguida, moer em um moinho de bolas por 3 horas, até 3-10 µm.

Ferramentas necessárias:

Engenho de PilõesEngenho de Pilões
Conjunto de peneiras (malha graduada)Conjunto de peneiras (malha graduada)
Moinho de bolas de ferroMoinho de bolas de ferro
Óculos de segurançaÓculos de segurança
4

Prensar em um campo de 10 kOe a 1,5 t/cm²

Alinhe o pó em um campo magnético de 10 kOe e prense-o a 1,5 toneladas por cm². Desconhecido: o tamanho e a forma dos ímãs.

Ferramentas necessárias:

Prensa com campo magnéticoPrensa com campo magnético
5

Sinterizar em argônio a 1000-1200 °C

Sinterizar os compactados a 1000-1200 °C por cerca de uma hora em argônio e depois deixá-los resfriar. A amostra 14 apresentou remanência de 8,9 kG, coercividade de 5,5 kOe e 11,0 MGOe.

Ferramentas necessárias:

Forno tubularForno tubular
ÁrgonÁrgon
Garrafa de gás sob pressãoGarrafa de gás sob pressão
Luvas resistentes ao calorLuvas resistentes ao calor
6

Magnetizar os ímãs

Nosso, segundo Przybylski et al., Sensors 16:569 (2016): colocar cada ímã na bobina de um magnetizador de impulso e descarregar através dela um banco de capacitores. Eles constataram que um campo de 1200 kA/m é suficiente para saturar N38 Nd-Fe-B sinterizado; o magnetizador deles usava um banco de 1 mF carregado até 5000 V, um interruptor de tiristor e uma bobina de 440 espiras de fio de cobre de 3 mm com um furo de 80 mm.

Ferramentas necessárias:

MagnetizadorMagnetizador
