Ímãs de Neodímio, Amostra 22: 73Fe-8B-19Nd Sinterizado (Sagawa 1988)

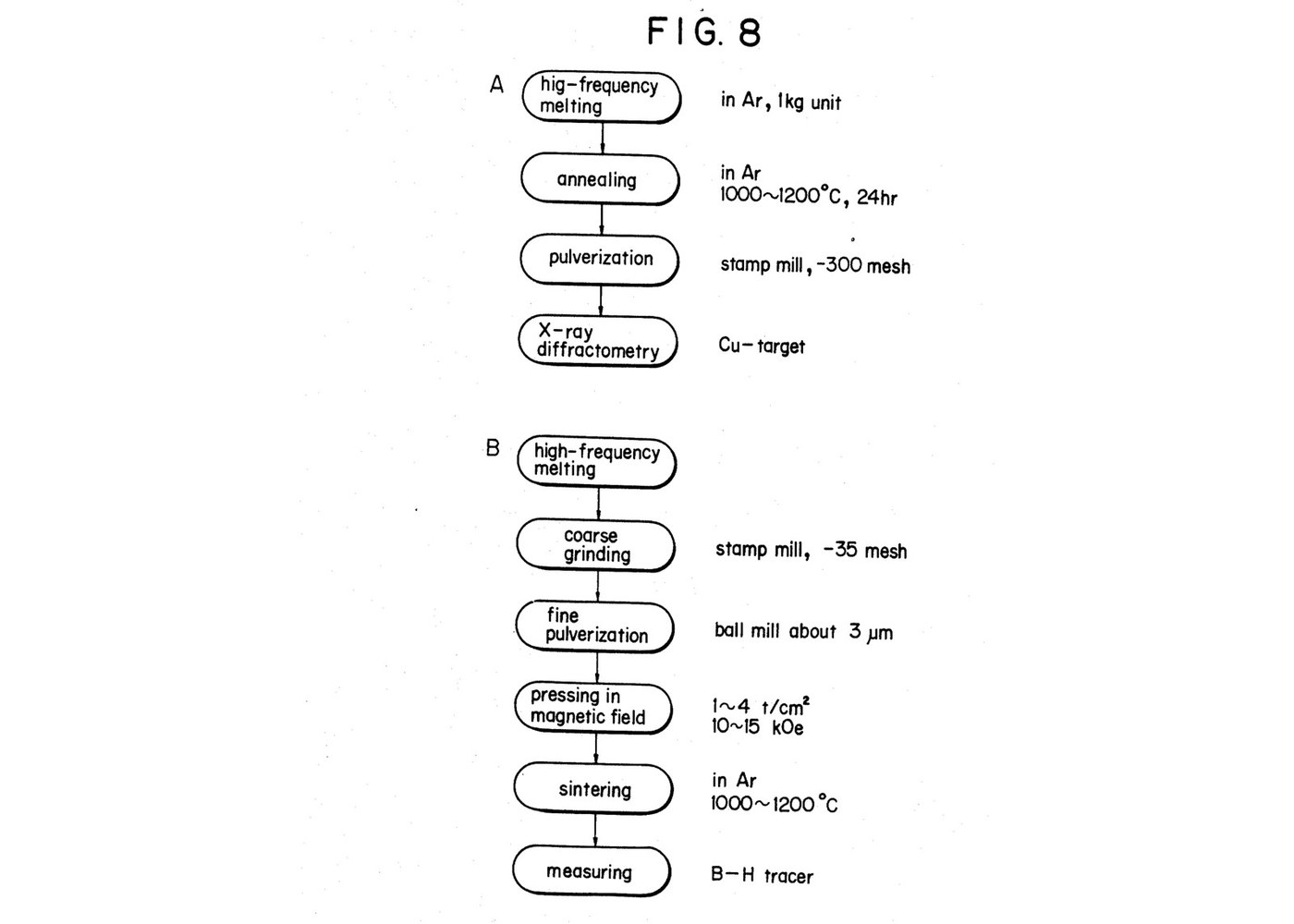

Ímãs de neodímio são compostos de ferro, boro e neodímio. A equipe de Sagawa na Sumitomo fundiu os três juntos, moeu o lingote até um pó mais fino que 10 µm, alinhou os grãos em um campo magnético durante a prensagem e sinterizou o compactado em argônio. Esta é a amostra 22 deles, 73 % de ferro, 8 % de boro e 19 % de neodímio em átomos: 28,0 MGOe. Fonte: M. Sagawa et al. (Sumitomo Special Metals), US 4,770,723 (1988). Desconhecido: como são fabricados o ferro puro, o ferroboro e o metal neodímio; a patente não informa. A magnetização é nossa, segundo Przybylski et al., Sensors 16:569 (2016). Os pesos de 1 kg são nosso cálculo a partir das porcentagens atômicas da patente. Imagem: Fig. 8 da patente.
Especialista
2 dias

Instruções

1

Pese a amostra 22: 73 Fe, 8 B, 19 Nd

A amostra 22 contém 73 % de ferro, 8 % de boro e 19 % de neodímio em átomos. Use ferro eletrolítico de 99,9 %, ferroboro (19,38 % B, 5,32 % Al, 0,74 % Si, 0,03 % C, o restante ferro) e neodímio de 99,7 % ou superior. Nosso: uma fusão de 1 kg, por cálculo: 542,3 g de ferro, 64,6 g de ferroboro, 397,0 g de neodímio. Desconhecido: como esses três são fabricados.

Materiais para este passo:

Ferro eletrolíticoFerro eletrolítico542.3 g
FerroboroFerroboro64.6 g
Neodímio metálicoNeodímio metálico397 g

Ferramentas necessárias:

Balança de pratosBalança de pratos
2

Fundir por alta frequência em argônio e fundir

Fundir a carga em um forno de alta frequência (indução) sob argônio e vazá-la em uma coquilha de cobre resfriada a água.

Ferramentas necessárias:

Forno de induçãoForno de indução
Cadinho de argila refratáriaCadinho de argila refratária
ÁrgonÁrgon
Garrafa de gás sob pressãoGarrafa de gás sob pressão
Molde de cobre refrigerado a águaMolde de cobre refrigerado a água
Luvas resistentes ao calorLuvas resistentes ao calor
3

Triturar em moinho de pilões até 35 mesh, moer em moinho de bolas até 3-10 µm

Triturar o fundido em moinho de pilões até passar por uma peneira de 35 mesh. Em seguida, moer em moinho de bolas durante 3 horas, até 3-10 µm.

Ferramentas necessárias:

Engenho de PilõesEngenho de Pilões
Conjunto de peneiras (malha graduada)Conjunto de peneiras (malha graduada)
Moinho de bolas de ferroMoinho de bolas de ferro
Óculos de segurançaÓculos de segurança
4

Prensar em um campo de 10 kOe a 1,5 t/cm²

Alinhe o pó em um campo magnético de 10 kOe e prense-o a 1,5 toneladas por cm². Desconhecido: o tamanho e a forma dos ímãs.

Ferramentas necessárias:

Prensa com campo magnéticoPrensa com campo magnético
5

Sinterizar em argônio a 1000-1200 °C

Sinterizar os compactos a 1000-1200 °C por cerca de uma hora em argônio e, em seguida, deixá-los resfriar. A amostra 22 apresentou remanência de 10,9 kG, coercividade de 11,4 kOe e 28,0 MGOe.

Ferramentas necessárias:

Forno tubularForno tubular
ÁrgonÁrgon
Garrafa de gás sob pressãoGarrafa de gás sob pressão
Luvas resistentes ao calorLuvas resistentes ao calor
6

Magnetizar os ímãs

Os nossos, segundo Przybylski et al., Sensors 16:569 (2016): colocar cada ímã na bobina de um magnetizador de impulsos e descarregar através dela um banco de condensadores. Encontraram um campo de 1200 kA/m suficiente para saturar N38 Nd-Fe-B sinterizado; o seu magnetizador usava um banco de 1 mF carregado até 5000 V, um interruptor de tiristor e uma bobina de 440 espiras de fio de cobre de 3 mm com um furo de 80 mm.

Ferramentas necessárias:

MagnetizadorMagnetizador
