Ímãs de Neodímio, Amostra 23: 67Fe-8B-25Nd Sinterizado (Sagawa 1988)
Ímãs de neodímio são feitos de ferro, boro e neodímio. A equipe de Sagawa na Sumitomo fundiu os três juntos, moeu o lingote até um pó mais fino que 10 µm, alinhou os grãos em um campo magnético durante a prensagem e sinterizou o compacto em argônio. Esta é a amostra 23 deles, 67 % de ferro, 8 % de boro e 25 % de neodímio em átomos: 8,6 MGOe.

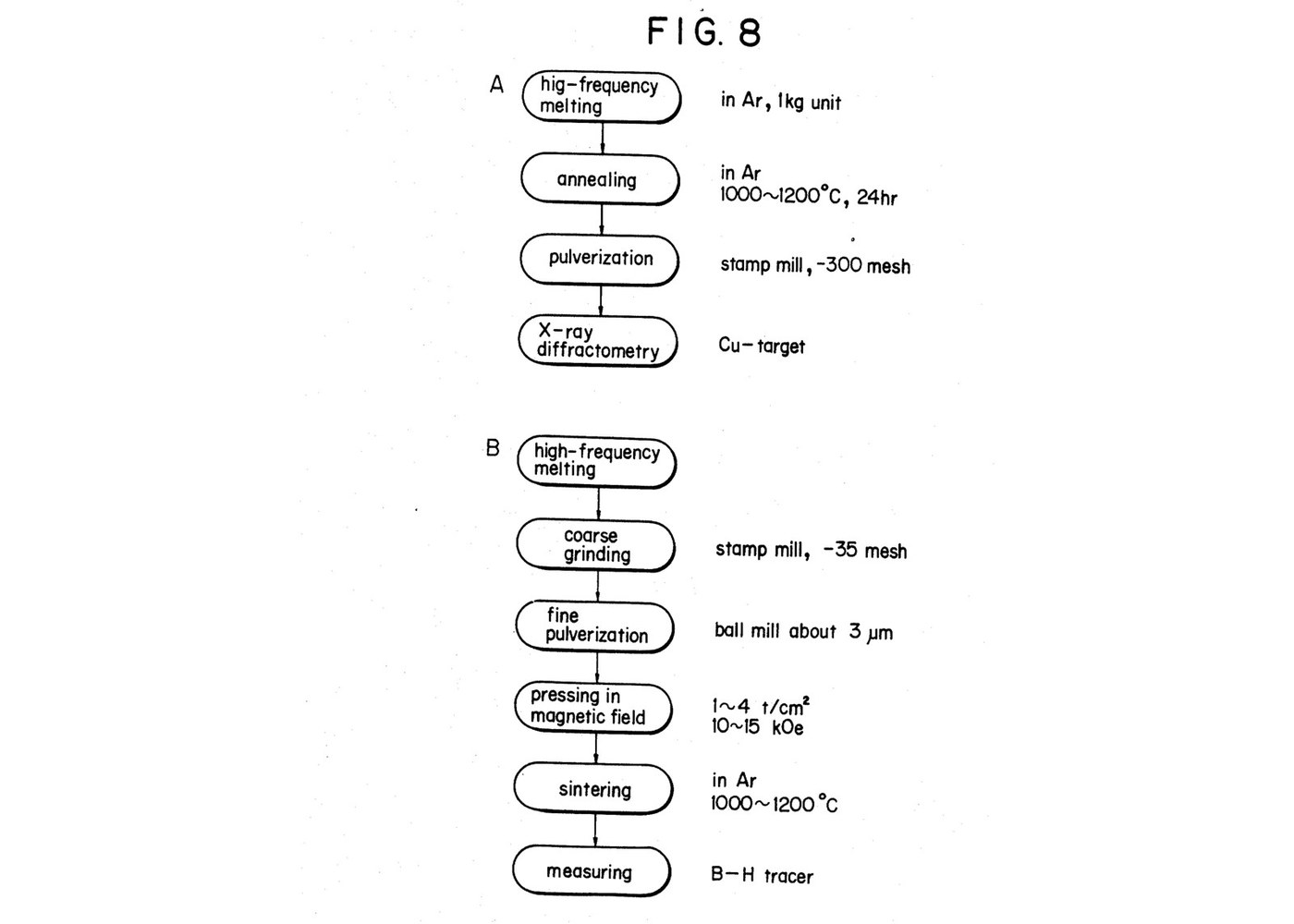

Fonte: M. Sagawa et al. (Sumitomo Special Metals), US 4,770,723 (1988). Desconhecido: como são fabricados o ferro puro, o ferroboro e o metal neodímio; a patente não informa. A magnetização é nossa, segundo Przybylski et al., Sensors 16:569 (2016). Os pesos de 1 kg são nosso cálculo a partir das porcentagens atômicas da patente. Imagem: Fig. 8 da patente.
Especialista
2 dias
Instruções
1
1
Pese a amostra 23: 67 Fe, 8 B, 25 Nd
Pese a amostra 23: 67 Fe, 8 B, 25 Nd
A amostra 23 tem 67 % de ferro, 8 % de boro e 25 % de neodímio em átomos. Use ferro eletrolítico de 99,9 % , ferroboro (19,38 % B, 5,32 % Al, 0,74 % Si, 0,03 % C, o restante ferro) e neodímio de 99,7 % ou superior. Nosso: uma fusão de 1 kg, por aritmética: 458,6 g de ferro, 60,0 g de ferroboro, 485,1 g de neodímio. Desconhecido: como esses três são fabricados.
Materiais para este passo:
Ferro eletrolítico458.6 g
Ferroboro60 g
Neodímio metálico485.1 gFerramentas necessárias:
Balança de pratos2
2
Fundir por alta frequência em argônio e fundir
Fundir por alta frequência em argônio e fundir
Fundir a carga em um forno de alta frequência (indução) sob argônio e verter em uma coquilha de cobre refrigerada a água.
Ferramentas necessárias:
Forno de indução
Cadinho de argila refratária
Árgon
Garrafa de gás sob pressão
Molde de cobre refrigerado a água
Luvas resistentes ao calor3
3
Triturar em moinho de pilões até 35 mesh, moer em moinho de bolas até 3-10 µm
Triturar em moinho de pilões até 35 mesh, moer em moinho de bolas até 3-10 µm
Triturar a peça fundida em moinho de pilões até que passe por uma peneira de 35 mesh. Em seguida, moer em moinho de bolas durante 3 horas, até 3-10 µm.
Ferramentas necessárias:
Engenho de Pilões
Conjunto de peneiras (malha graduada)
Moinho de bolas de ferro
Óculos de segurança4
4
Prensar em um campo de 10 kOe a 1,5 t/cm²
Prensar em um campo de 10 kOe a 1,5 t/cm²
Alinhe o pó em um campo magnético de 10 kOe e prense-o a 1,5 toneladas por cm². Desconhecido: o tamanho e a forma dos ímãs.
Ferramentas necessárias:
Prensa com campo magnético5
5
Sinterizar em argônio a 1000-1200 °C
Sinterizar em argônio a 1000-1200 °C
Sinterizar os compactados a 1000-1200 °C por cerca de uma hora em argônio, depois deixá-los resfriar. A amostra 23 apresentou remanência de 5,8 kG, coercividade de 12,6 kOe e 8,6 MGOe.
Ferramentas necessárias:
Forno tubular
Árgon
Garrafa de gás sob pressão
Luvas resistentes ao calor6
6
Magnetizar os ímãs
Magnetizar os ímãs
Os nossos, segundo Przybylski et al., Sensors 16:569 (2016): colocar cada ímã na bobina de um magnetizador de impulso e descarregar através dela um banco de condensadores. Constataram que um campo de 1200 kA/m é suficiente para saturar N38 Nd-Fe-B sinterizado; o seu magnetizador usava um banco de 1 mF carregado até 5000 V, um interruptor de tirístor e uma bobina de 440 espiras de fio de cobre de 3 mm com um furo de 80 mm.
Ferramentas necessárias:
MagnetizadorMateriais
3- 458.6 gReferência
- 60 gReferência
- 485.1 gReferência
Ferramentas necessárias
14- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
- Referência
